Дроссель в КЛЛ

[zepete]

Параметры лампы при изменении индуктивности дросселя (С=6.8нФ).

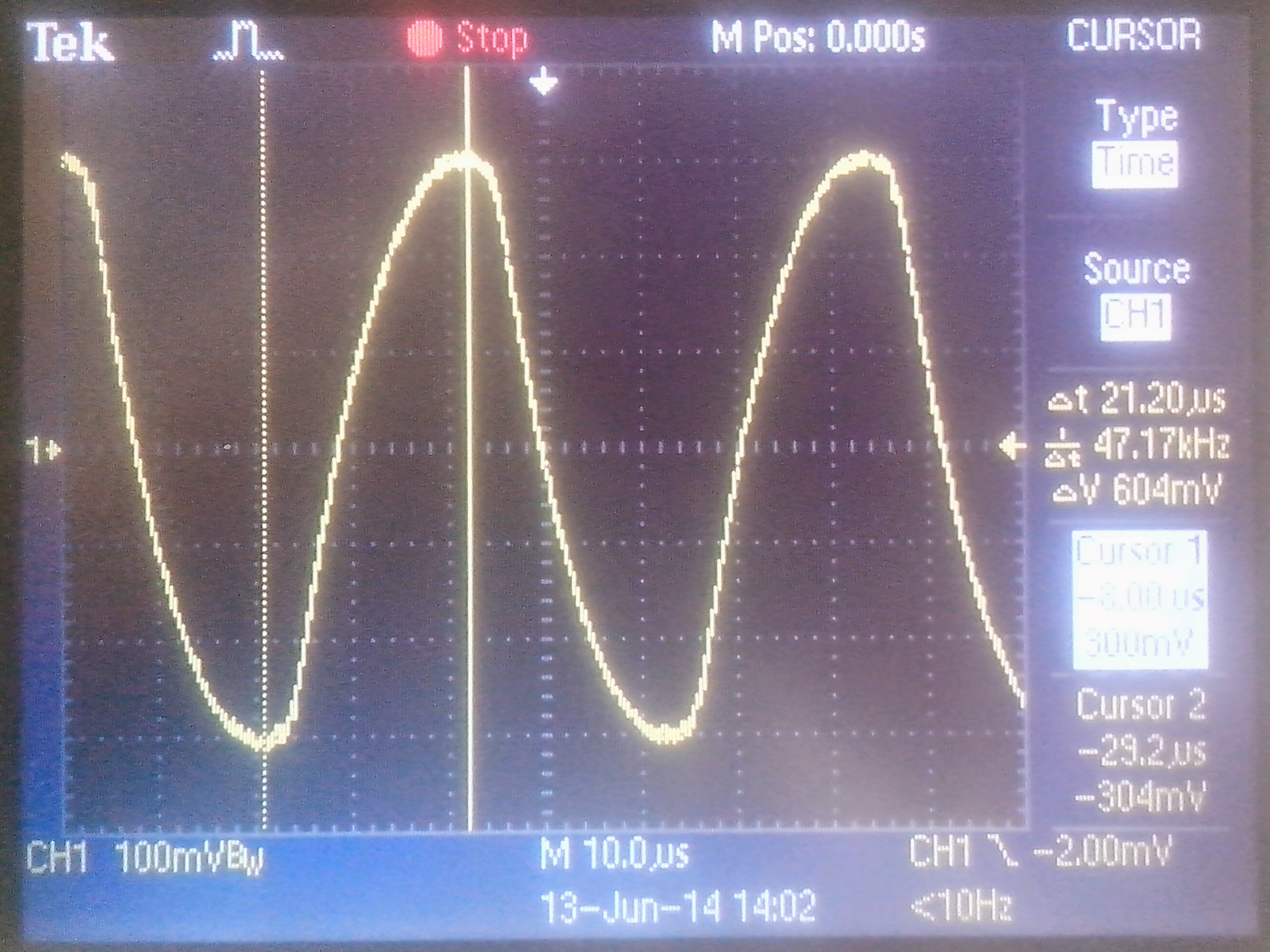

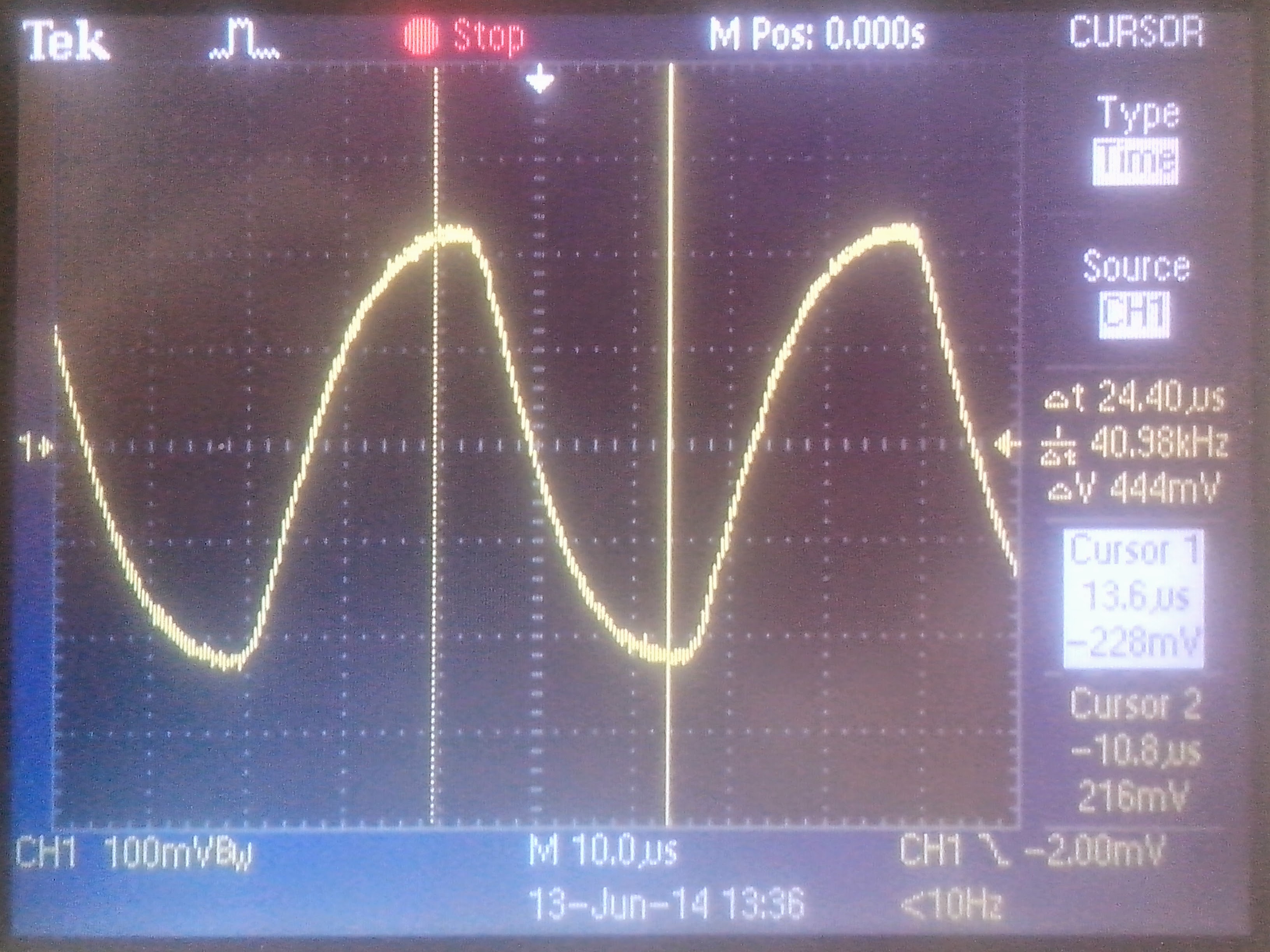

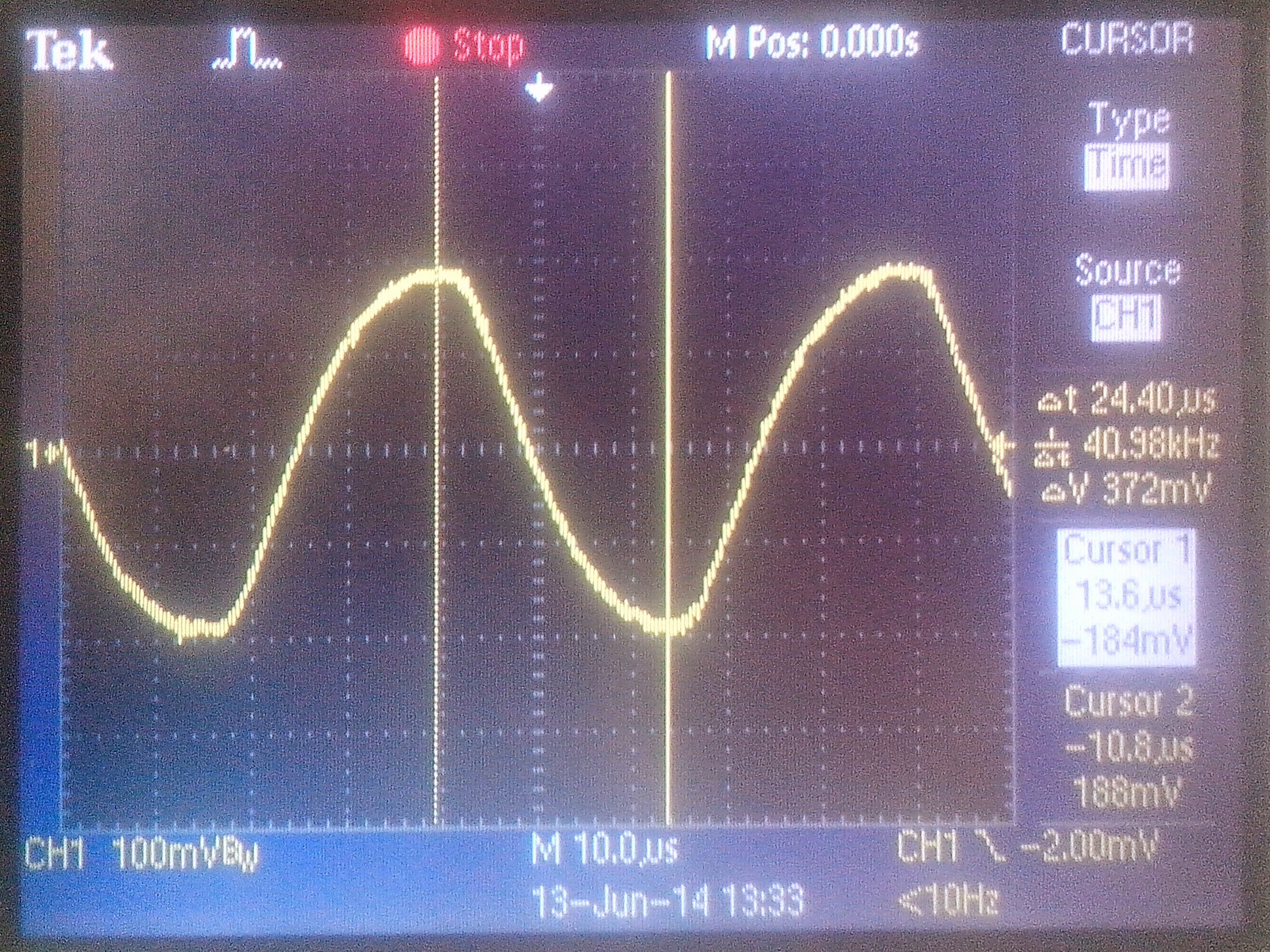

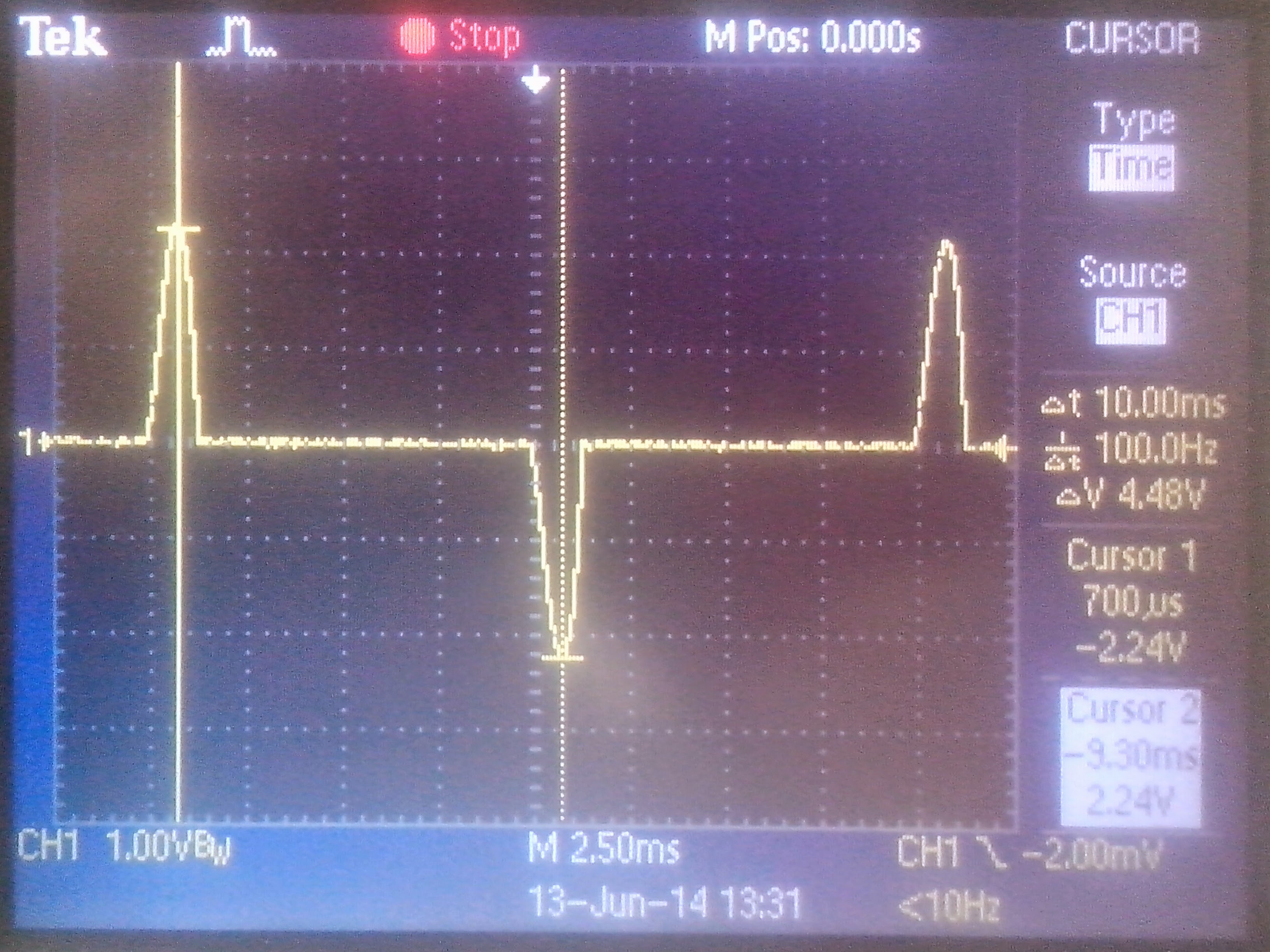

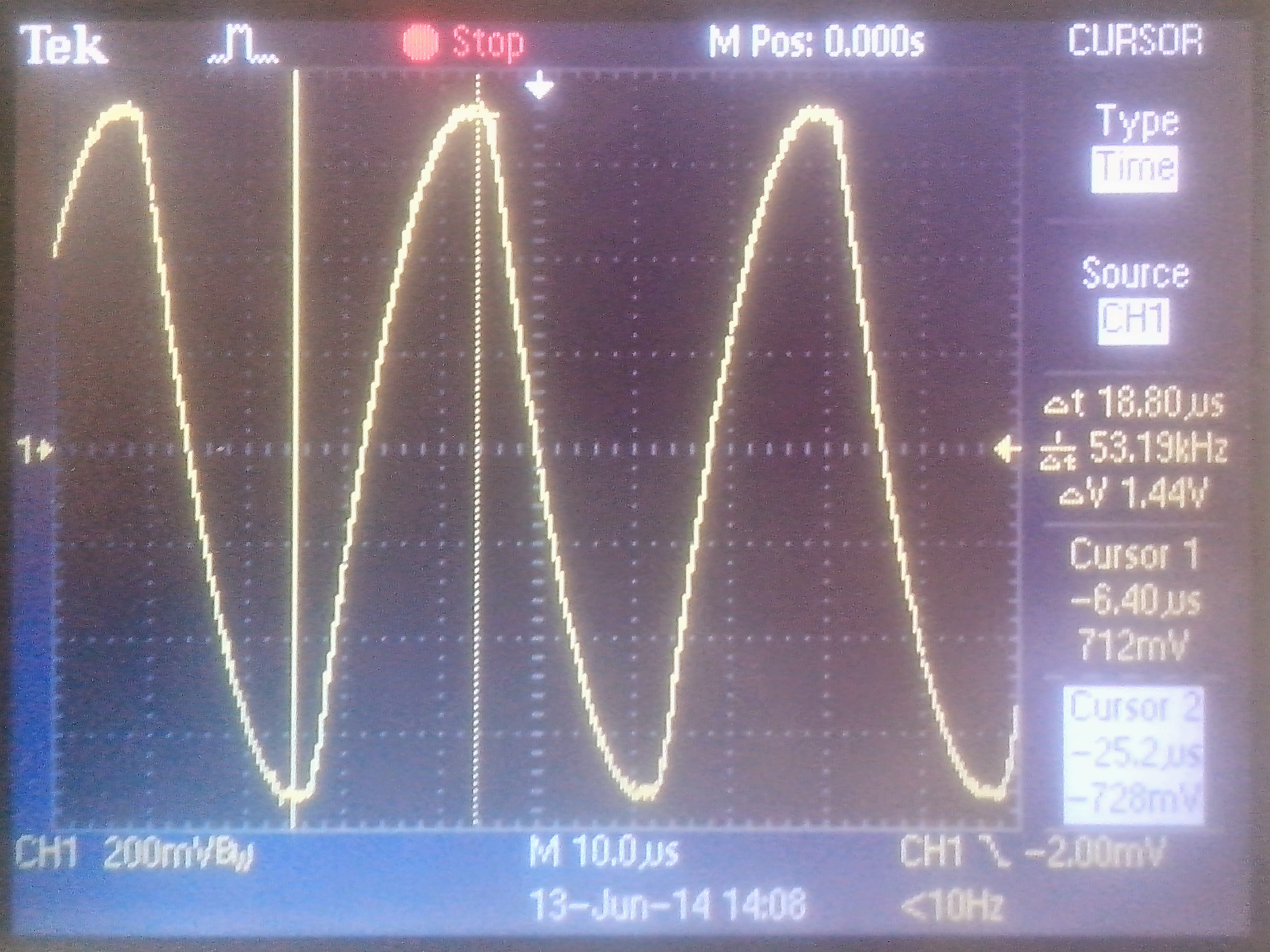

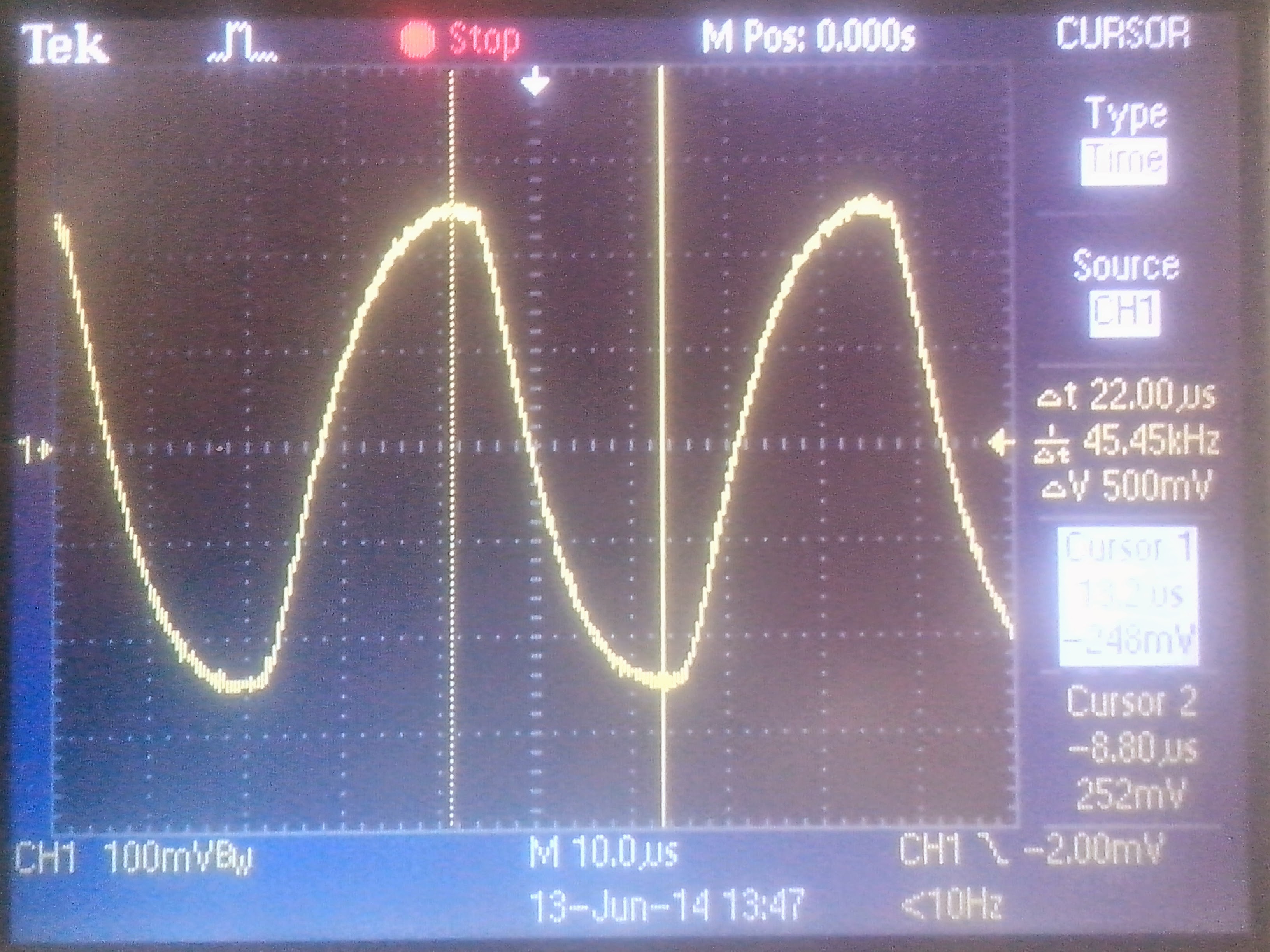

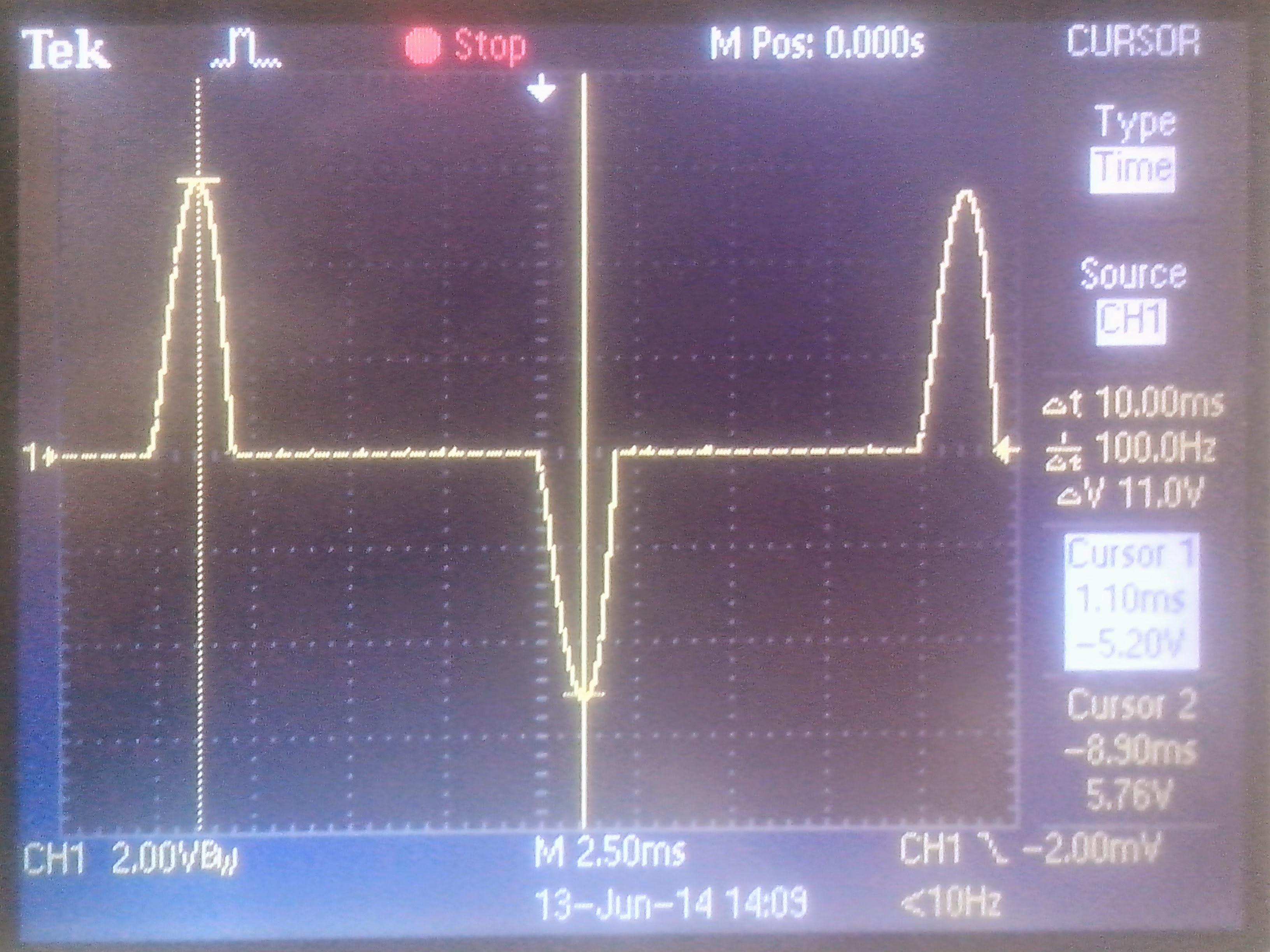

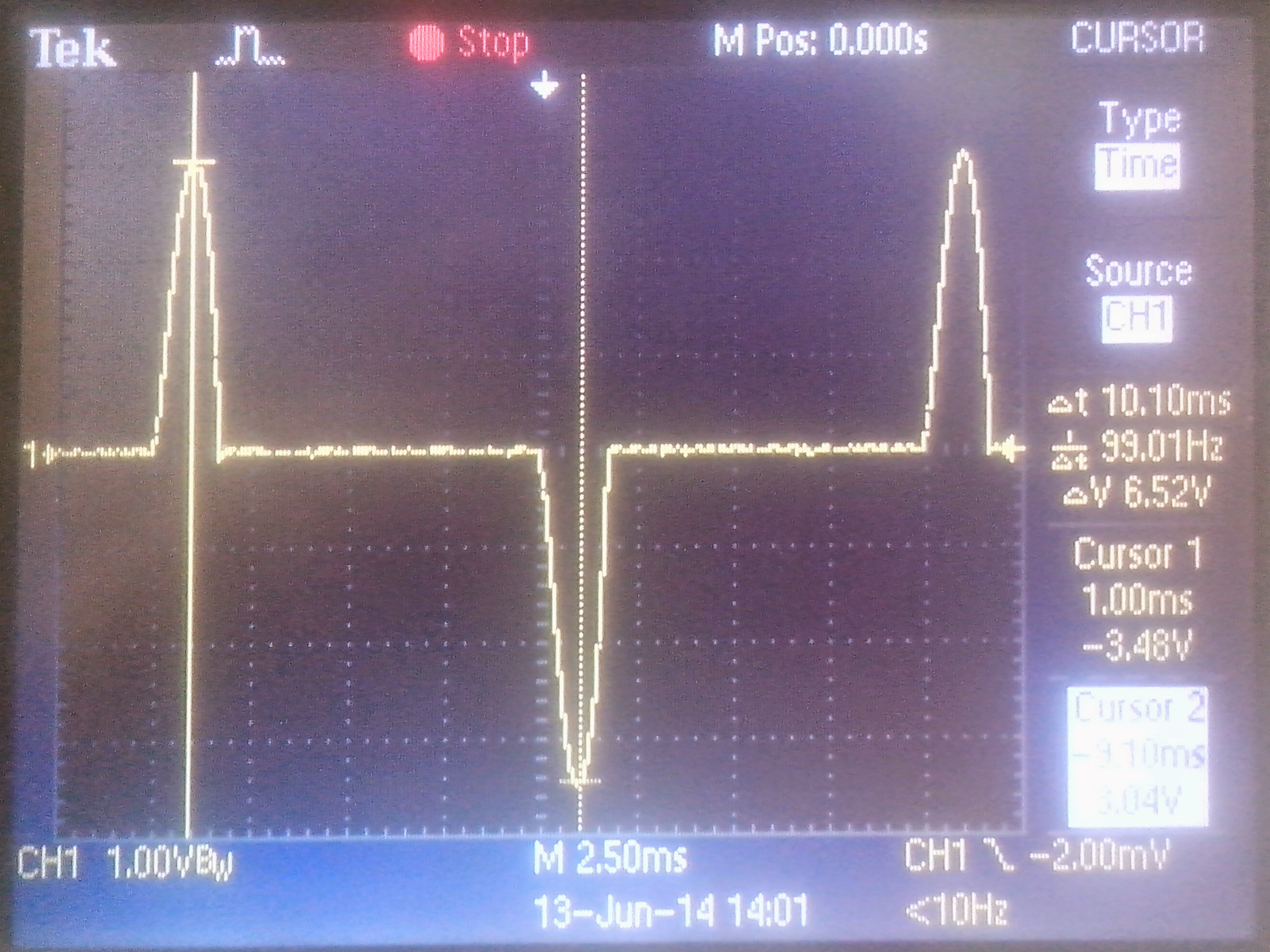

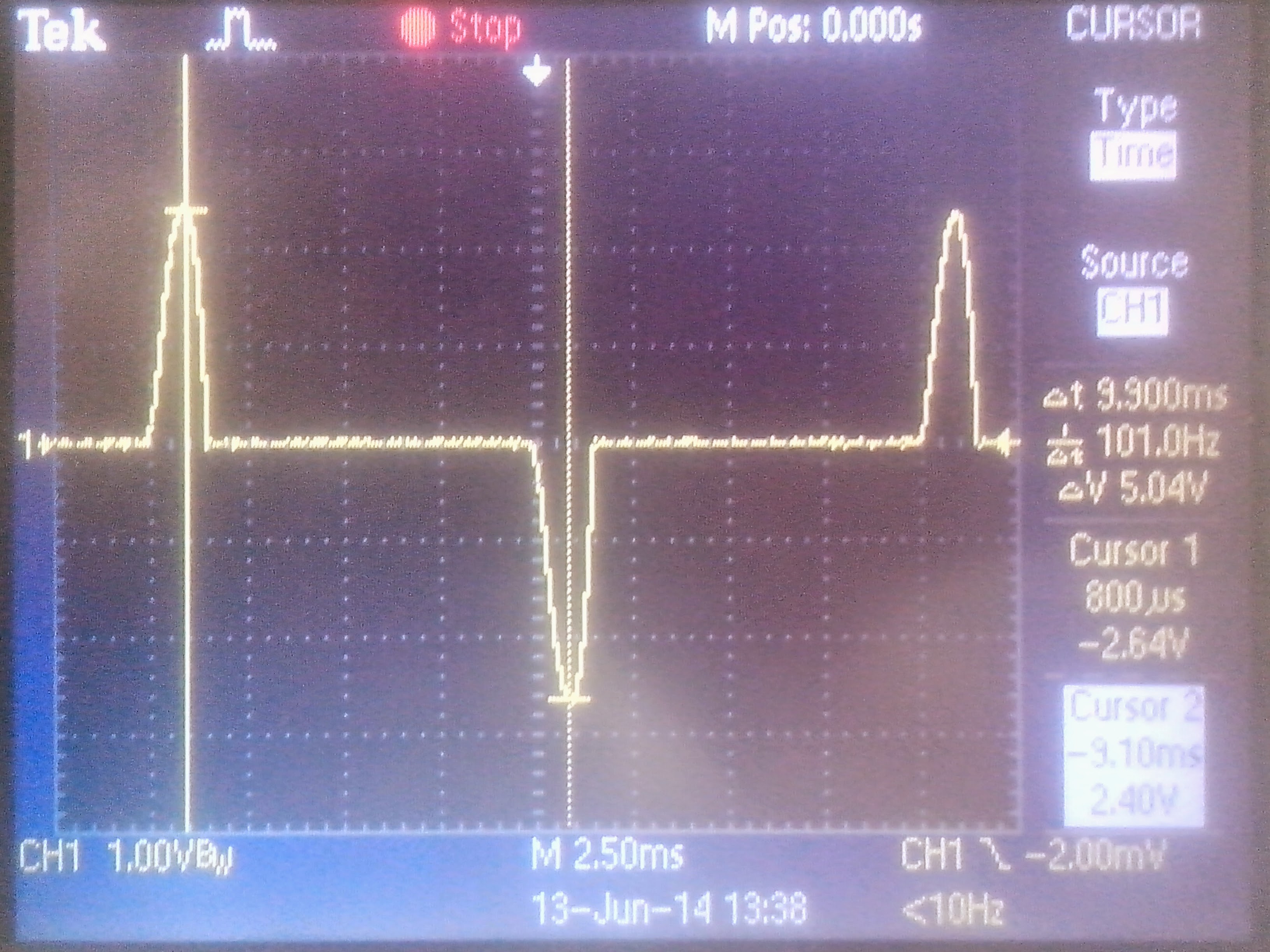

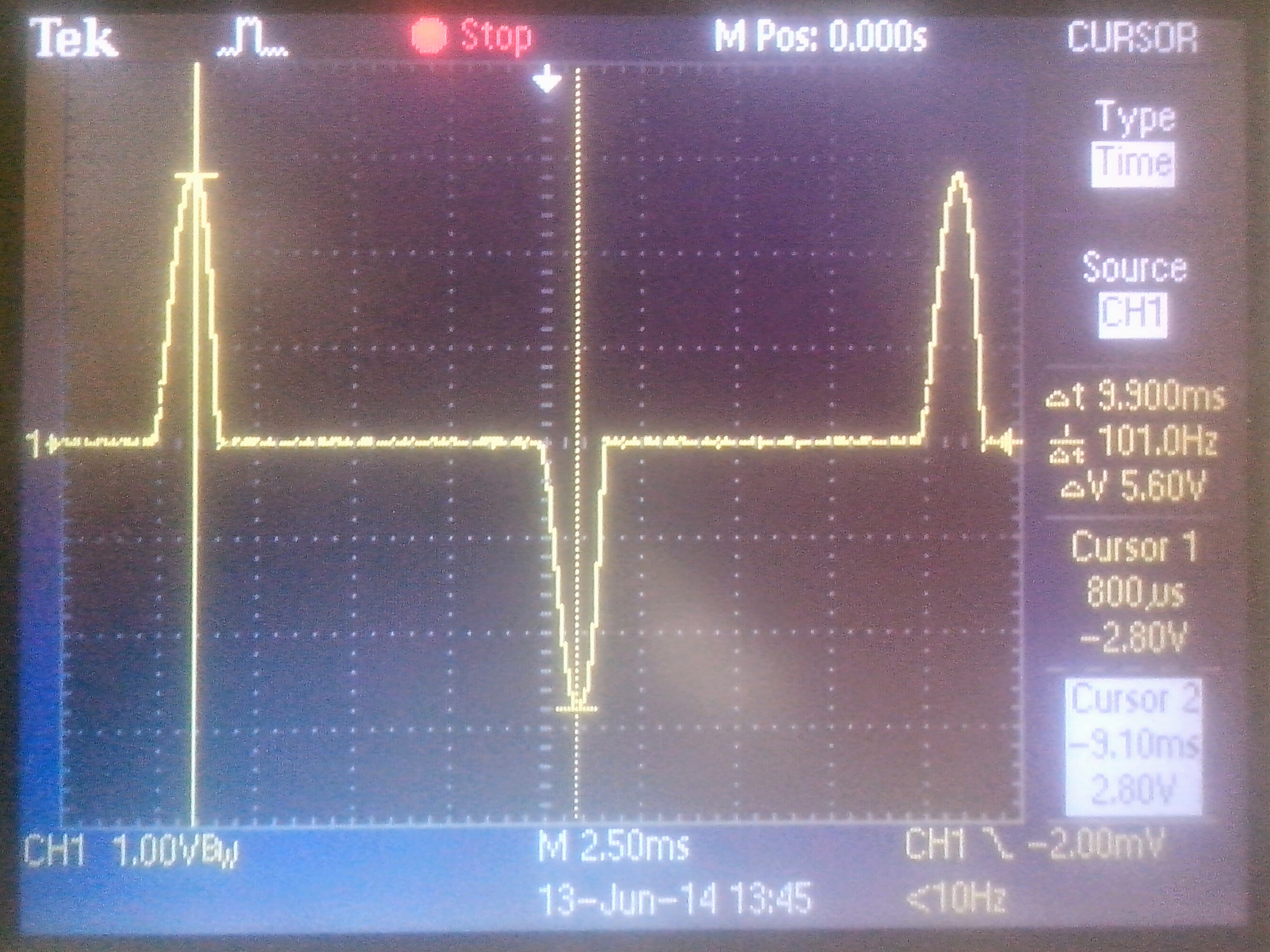

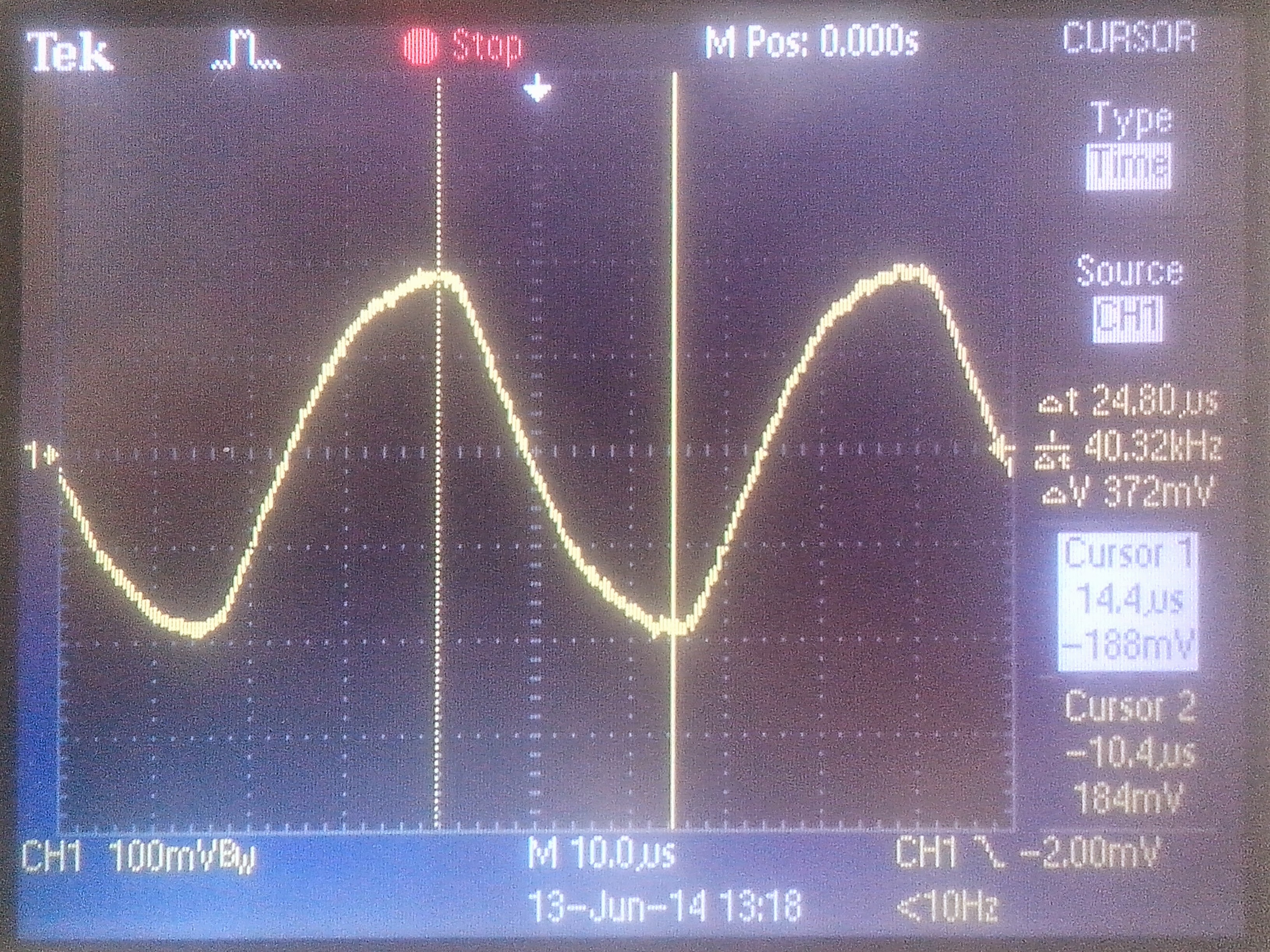

L, мГн	осциллограмма напряжения на резисторе 5.1 Ом, включенном последовательно с сетевым проводом	осциллограмма на резисторе 1Ом, включенном последовательно с  дросселем	Urac, В, амплитуда напряжения на сетевом резисторе, пропорционально потребляемой энергии	Url, мВ, амплитуда напряжения на резисторе 1 Ом, включенном последовательно с дросселем	F, кГц, частота инвертора	Urac/Url, величина пропорциональная коэффициенту мощности	Fr, кГц, резонансная частота	100%*(F-Fr)/Fr
16.7			1.94	186	20.2	10.43	15	35
14.1			2.24	186	20.5	12	16.3	26
9.4			2.52	222	20.5	11.3	20.9	3
7.4			2.8	250	22.8	11.2	22.4	1.6
5.3			3.26	302	23.6	10.8	26.5	-11
2.1			5.5	720	26.6	7.6	42.1	-37

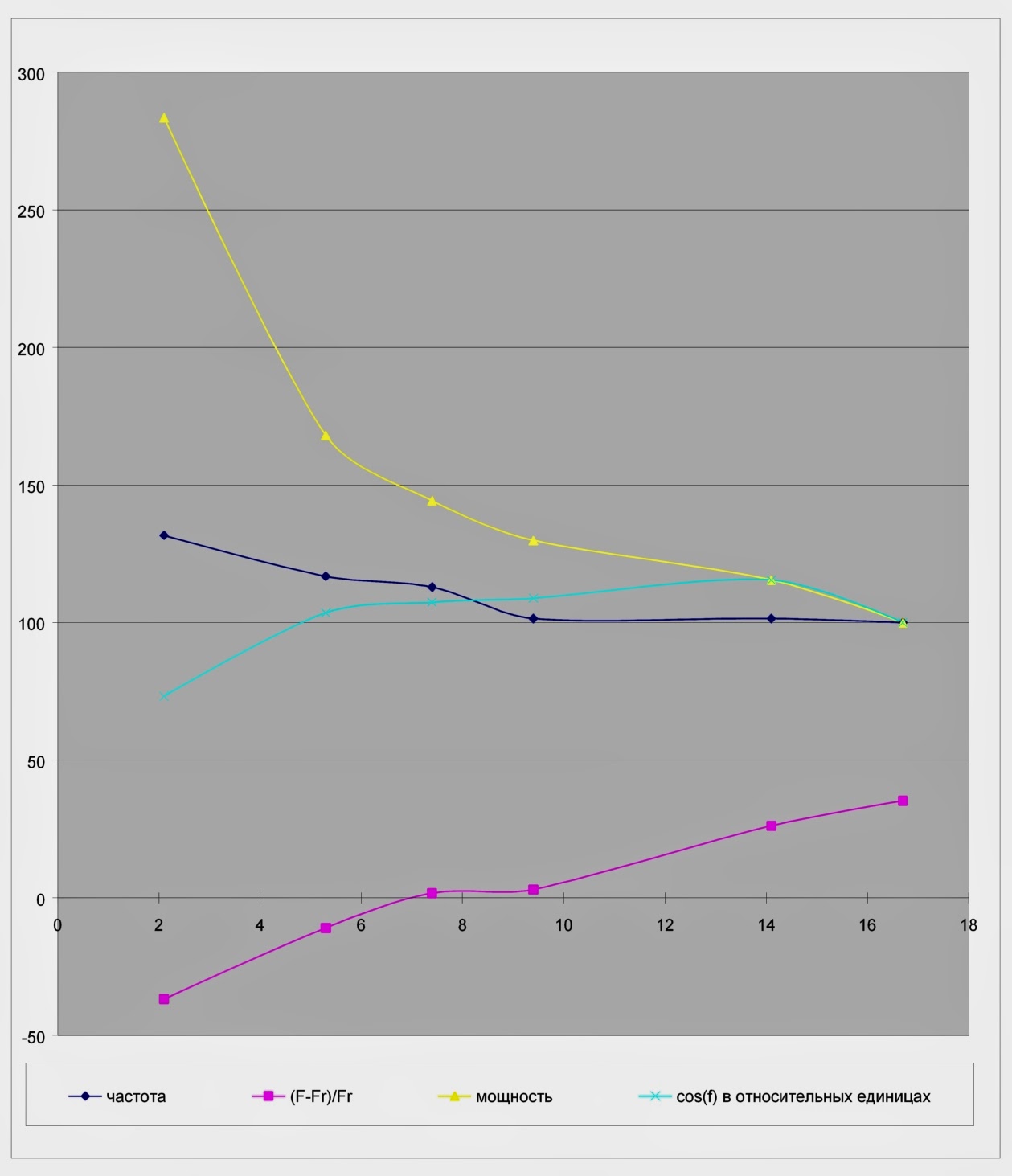

Эти зависимости в виде графиков.


Вывод: мощность лампы надо настраивать изменяя индуктивность дросселя, а не изменяя емкость конденсатора, по причинам.
1. Мощность сильнее зависит от индуктивности дросселя, чем от емкости конденсатора между спиралями лампы: при уменьшении индуктивности в 8 раз - мощность вырастает в 3 раза, а при увеличении емкости в 5 раз - мощность вырастает только на 1/3.
2. Мощность лампы всегда обратно пропорциональна индуктивности, но зависимость мощности от емкости имеет горб в области резонансных частот.
3. Частота и cos(fi) инвертора мало зависит от индуктивности дросселя.
