Напряжение на выходе ПОС КЛЛ в зависимости от нагрузки.

[zepete]

Я последовательно с дросселем КЛЛ подключил дополнительное кольцо ПОС КЛЛ или обычное ферритовое кольцо для сравнения (в первичной обмотке 5 витков, а во вторичной 3), нагрузив его резистором и получил осциллограммы.

1. Ферритовое кольцо 39.5x24.6x11.2.

сопротивление включенное во вторичную обмотку	1.3	2.7	5.1	9.1	18	36	75	open

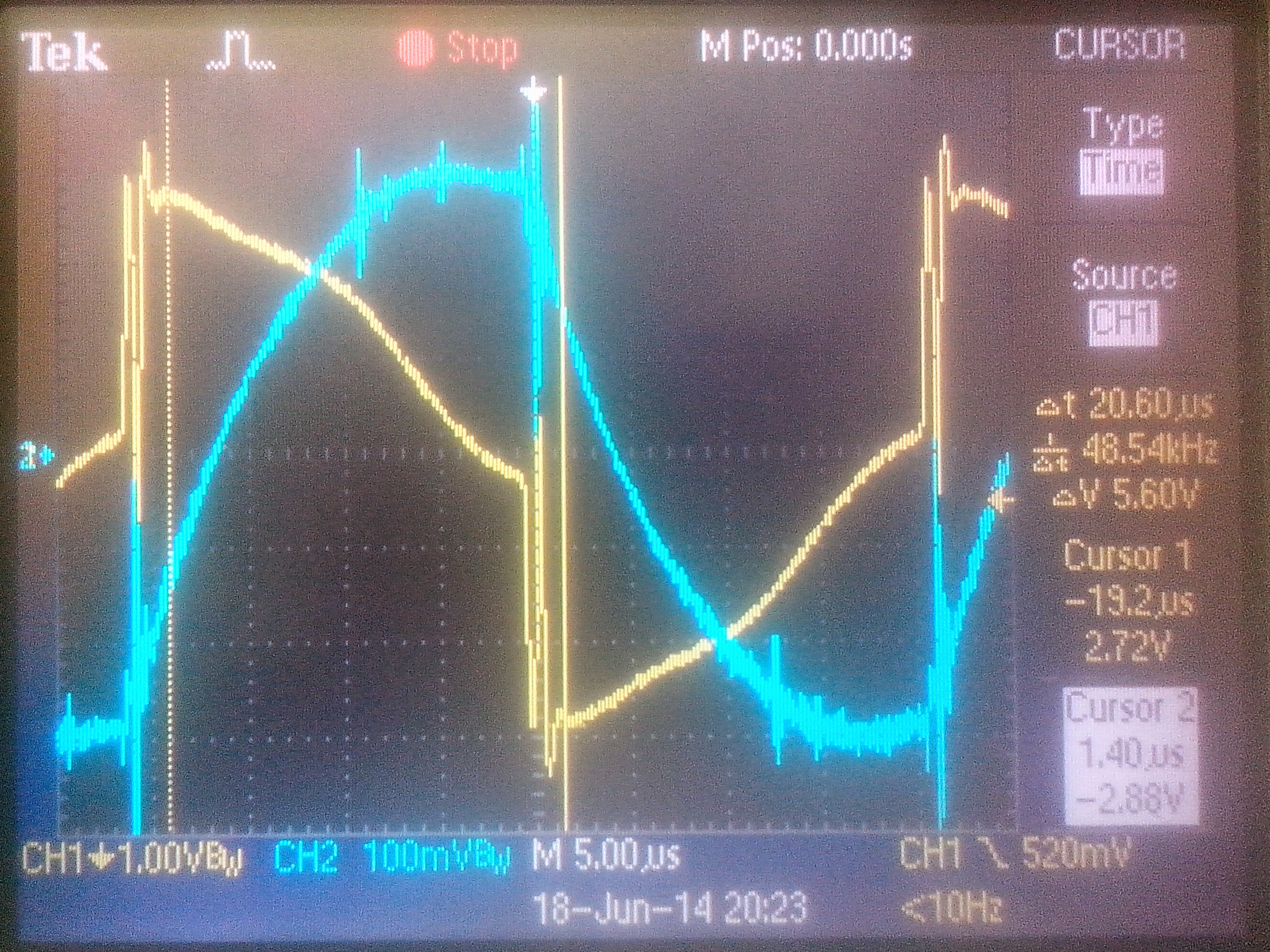

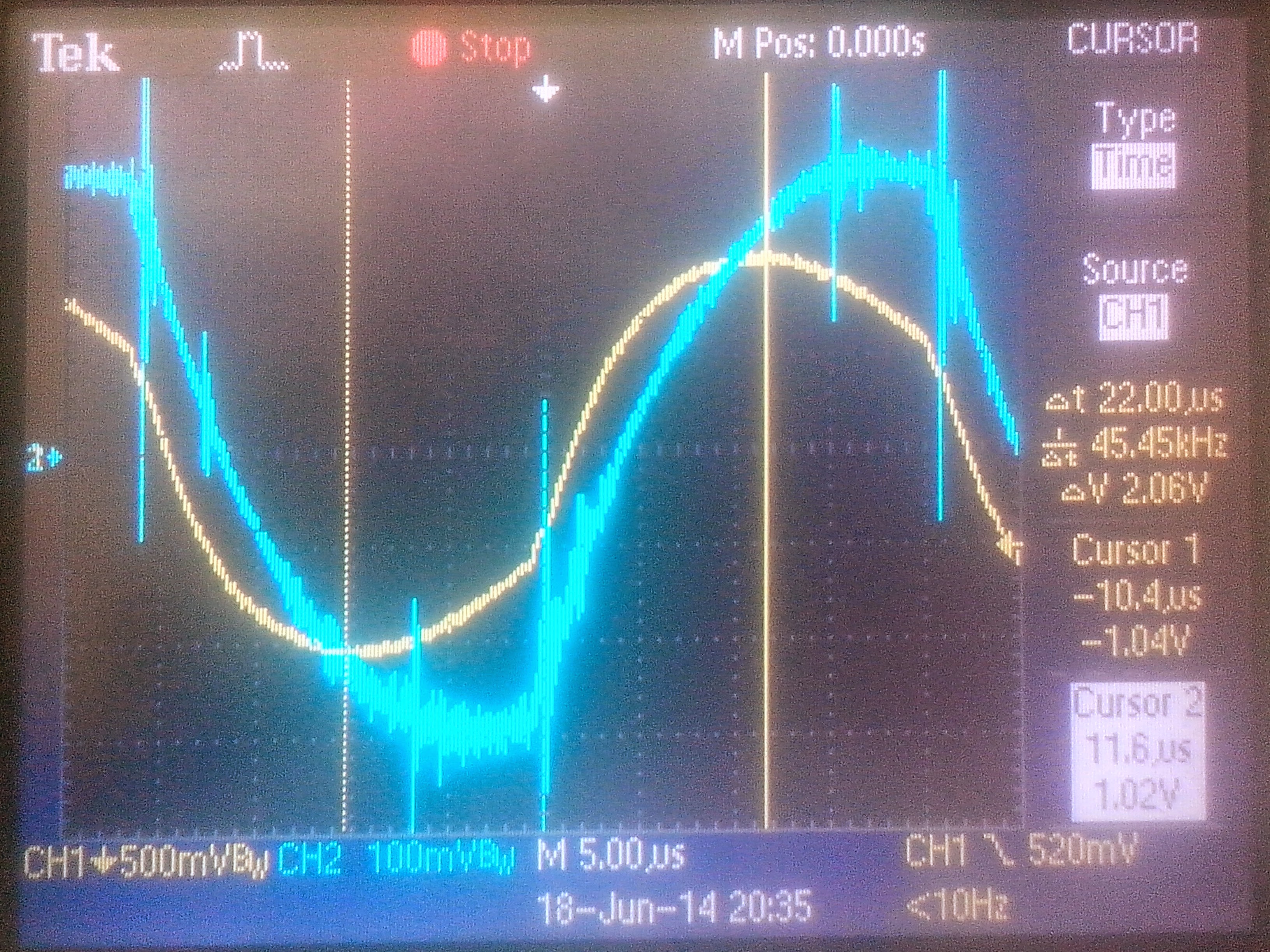

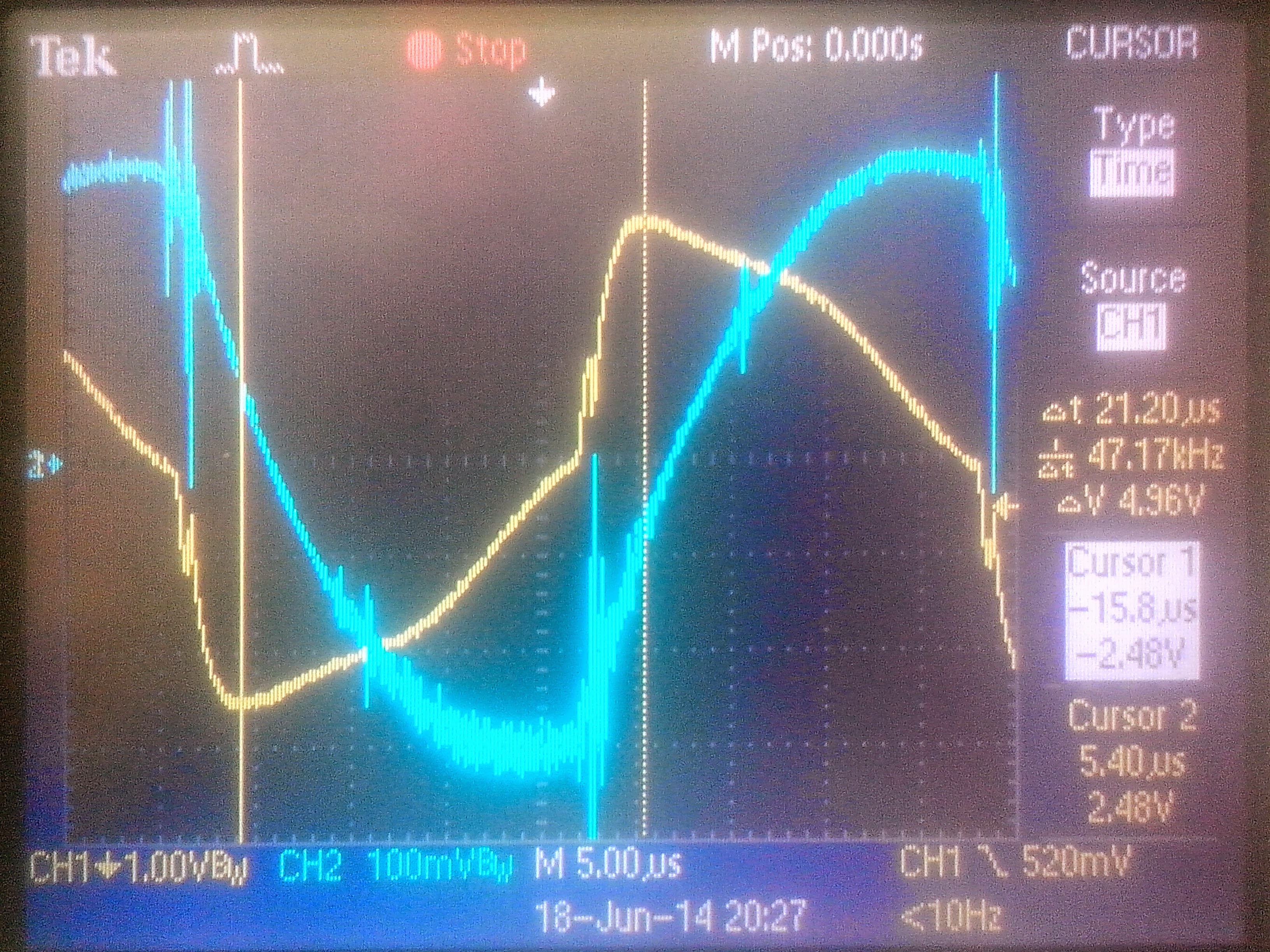

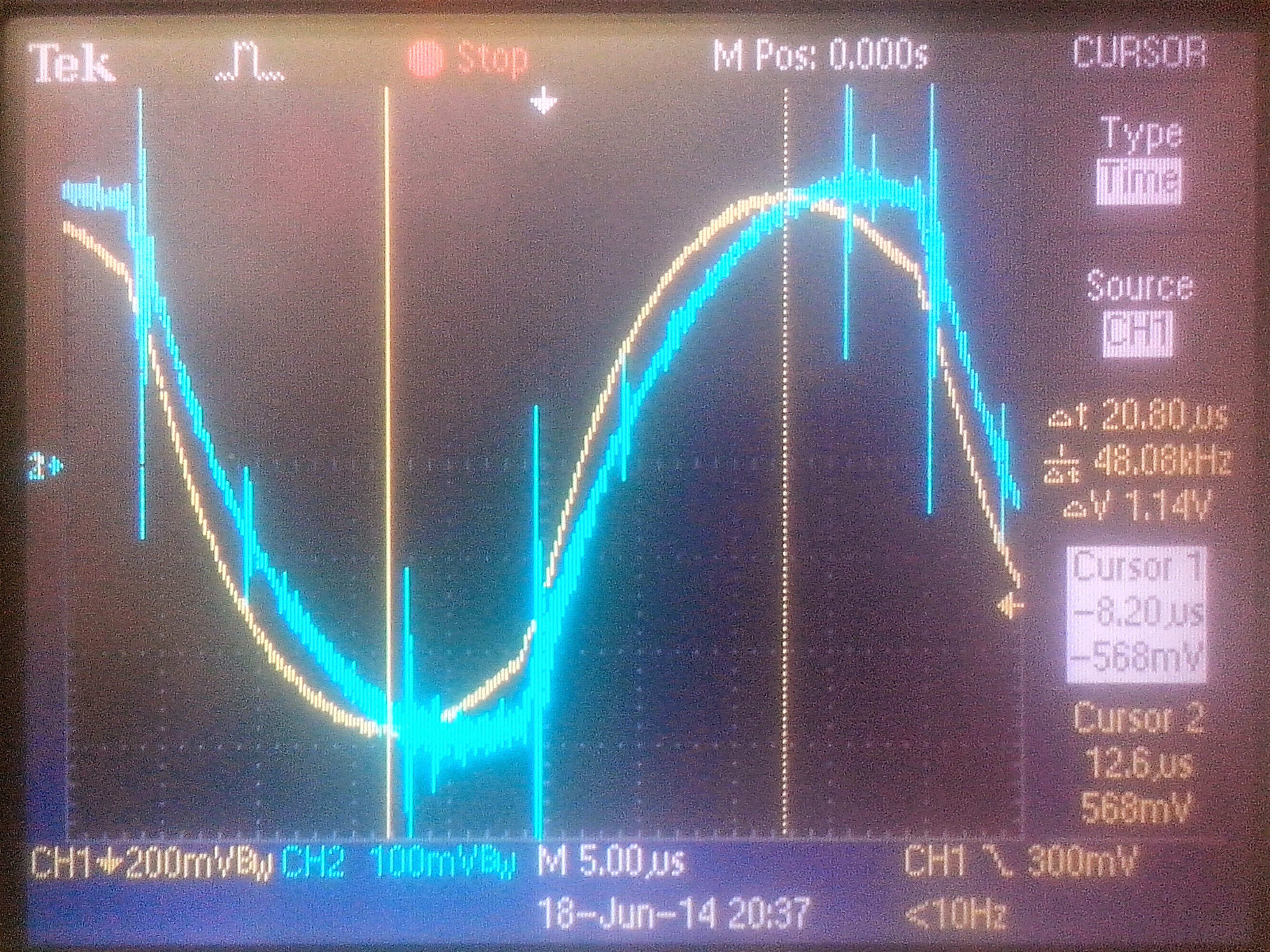

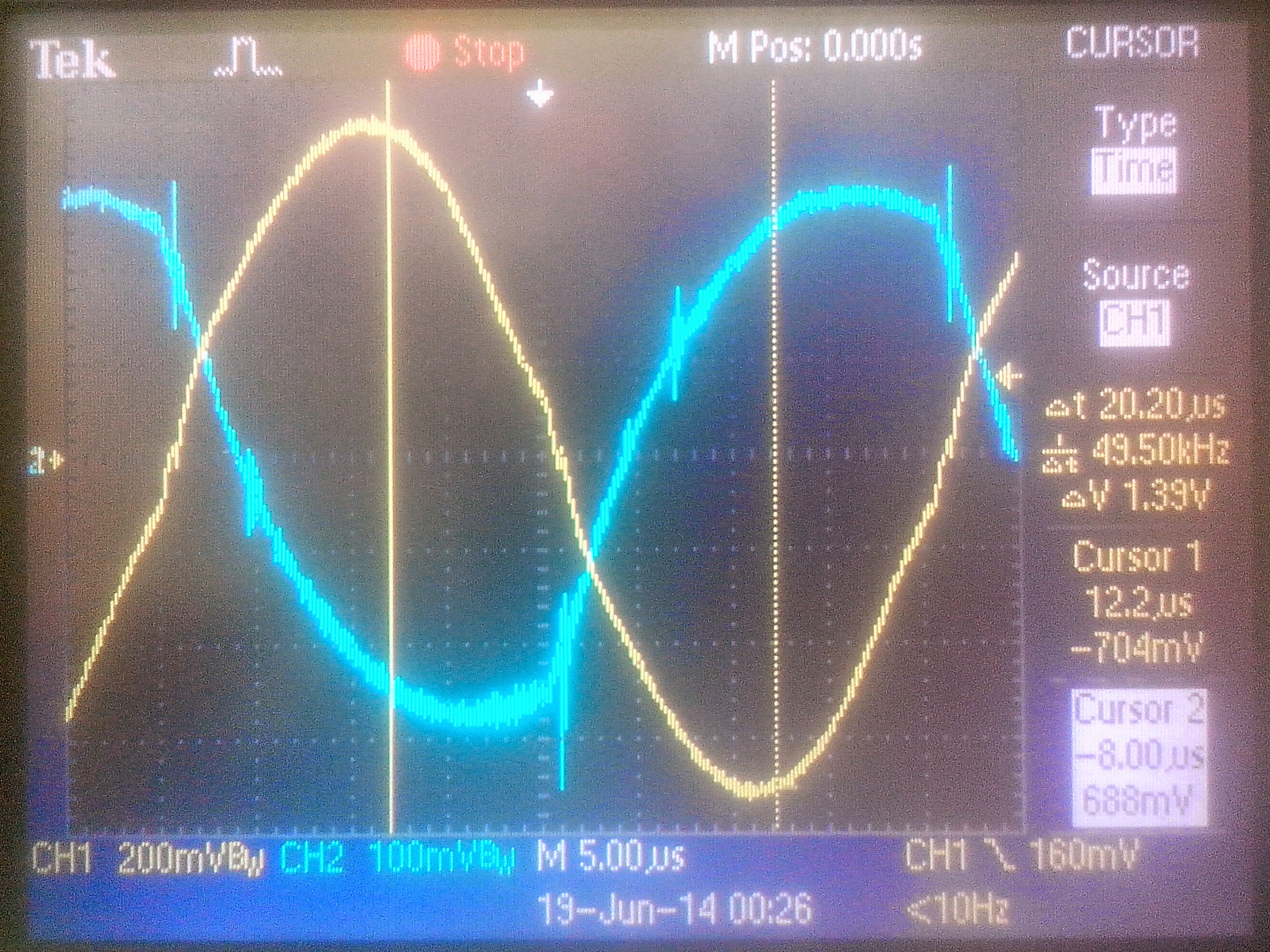

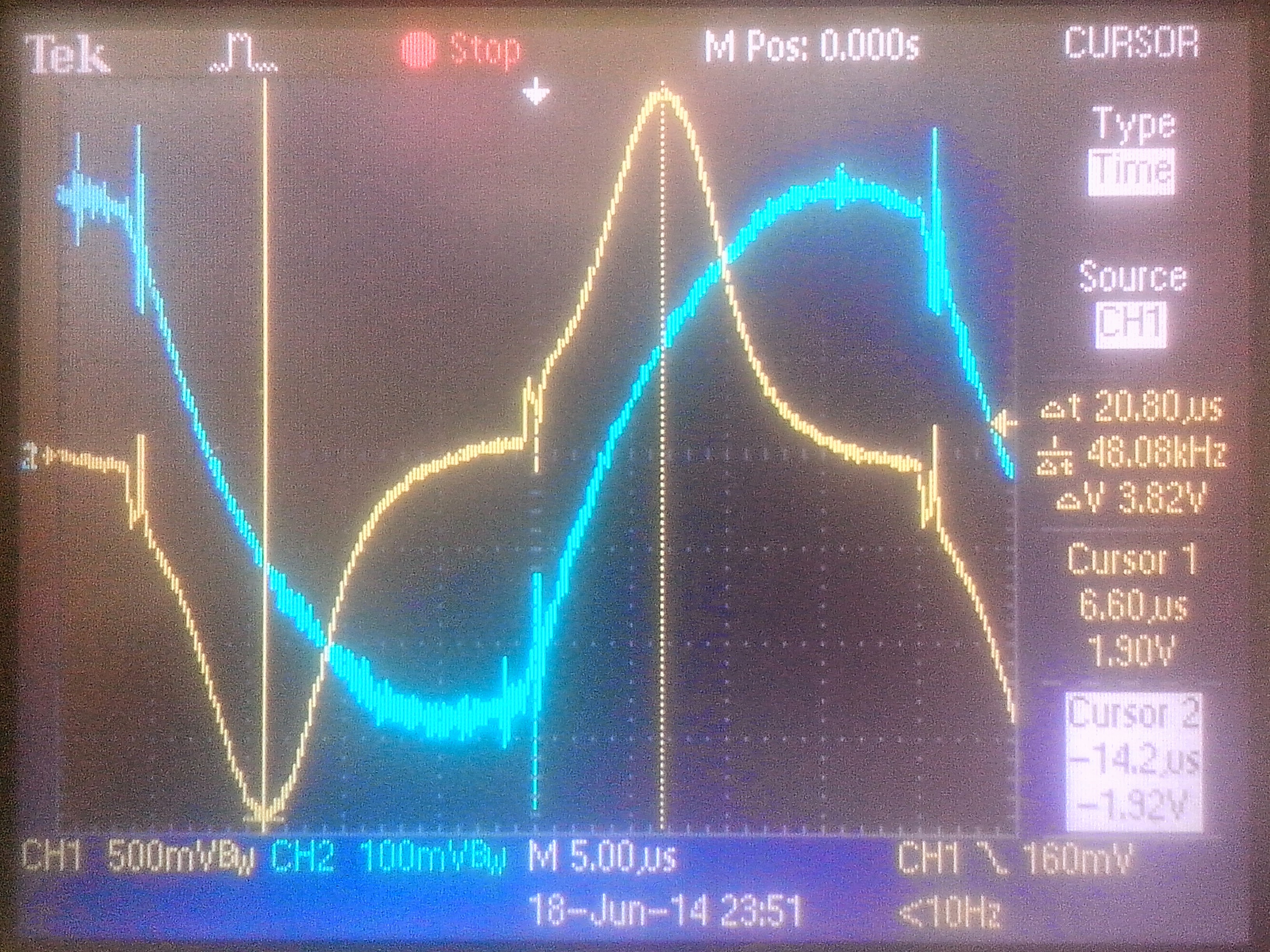

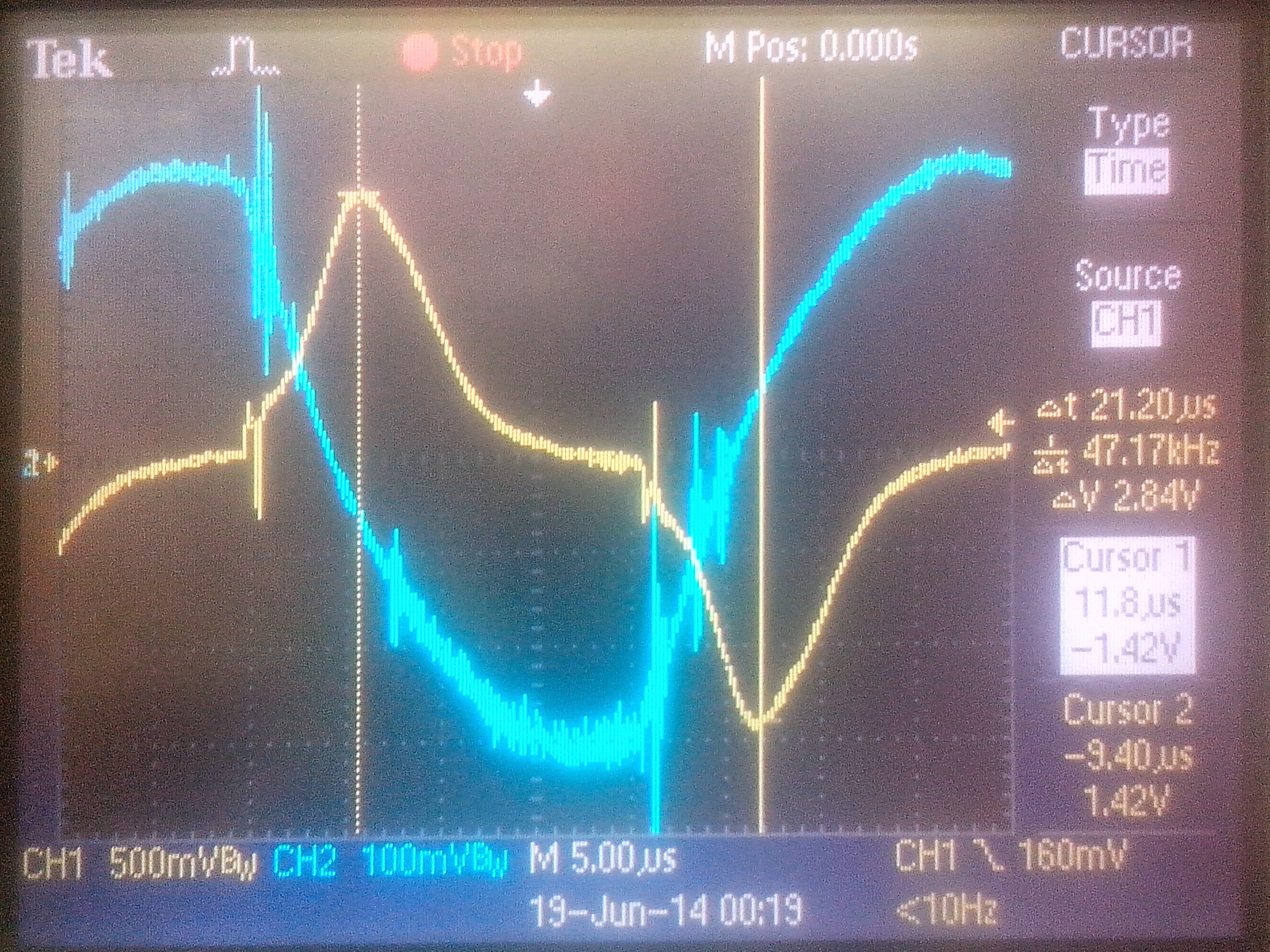

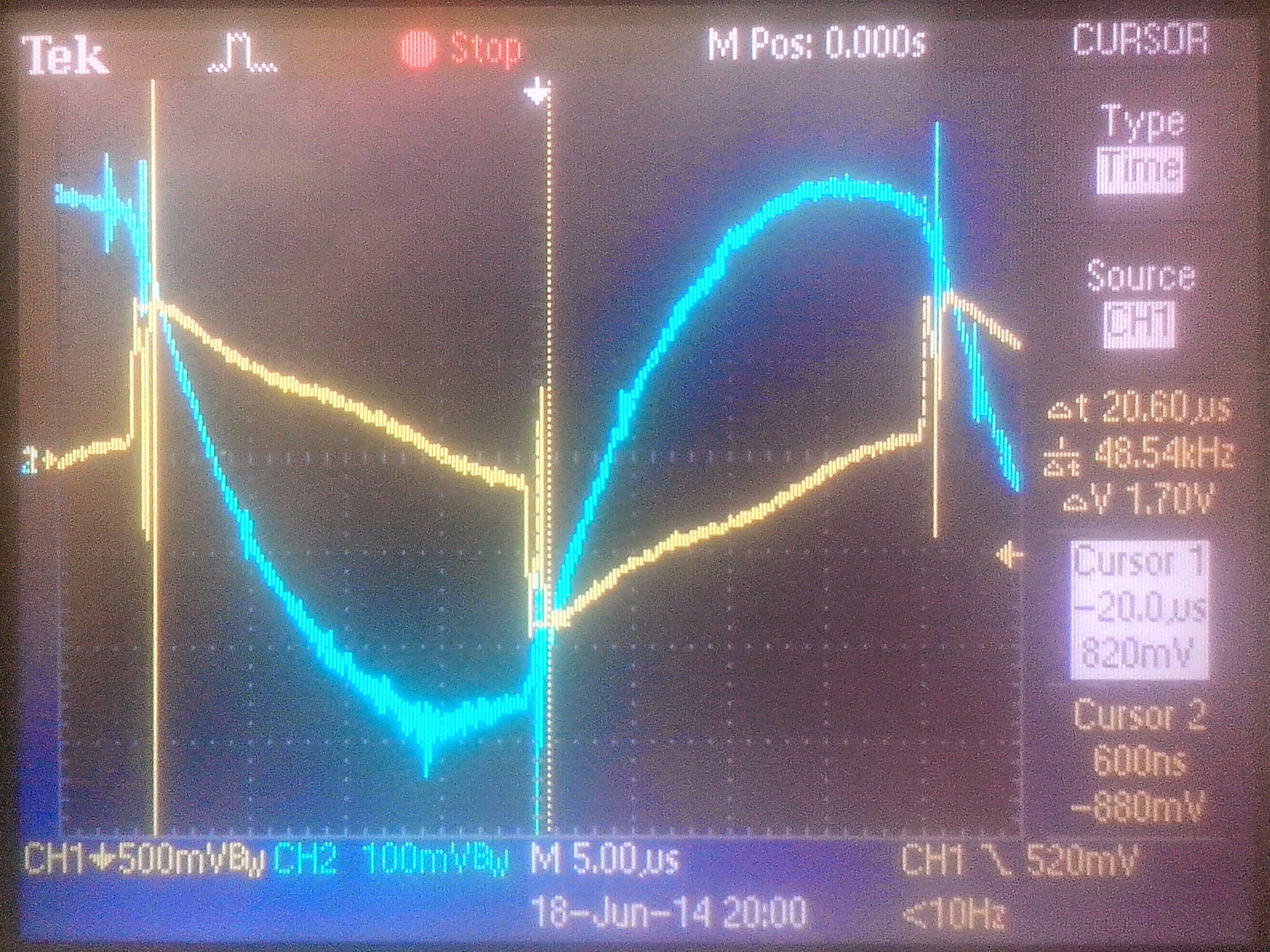

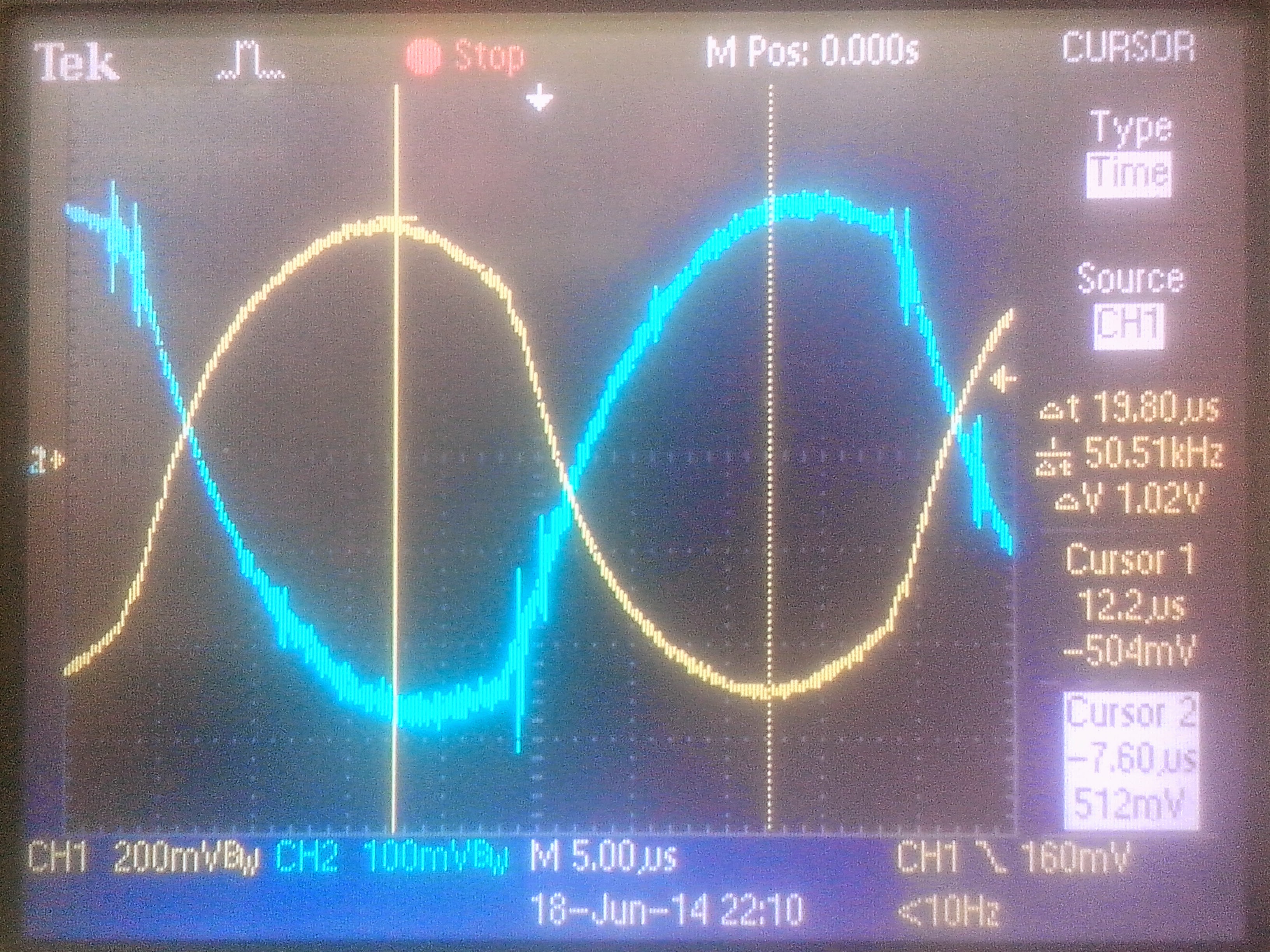

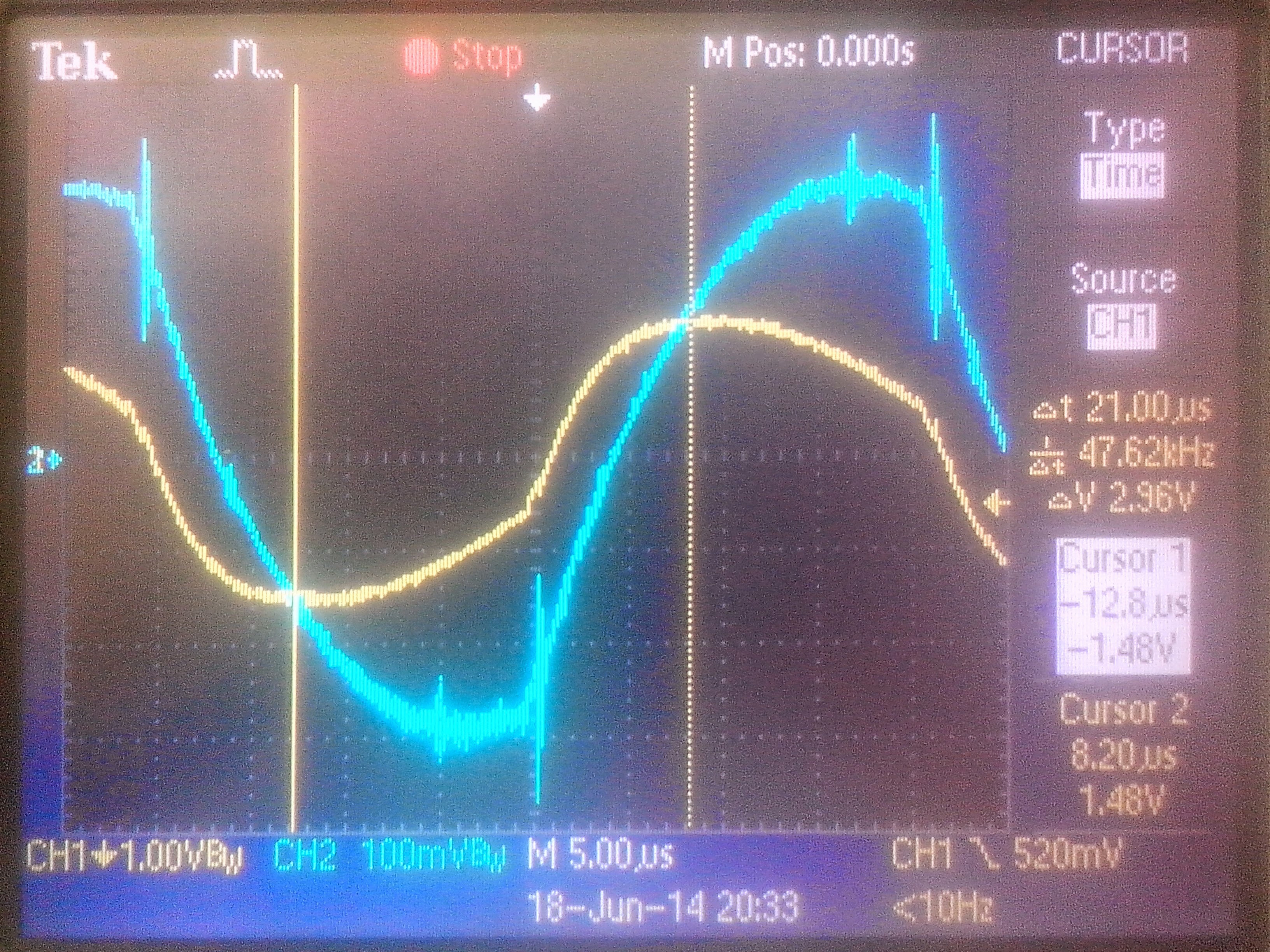

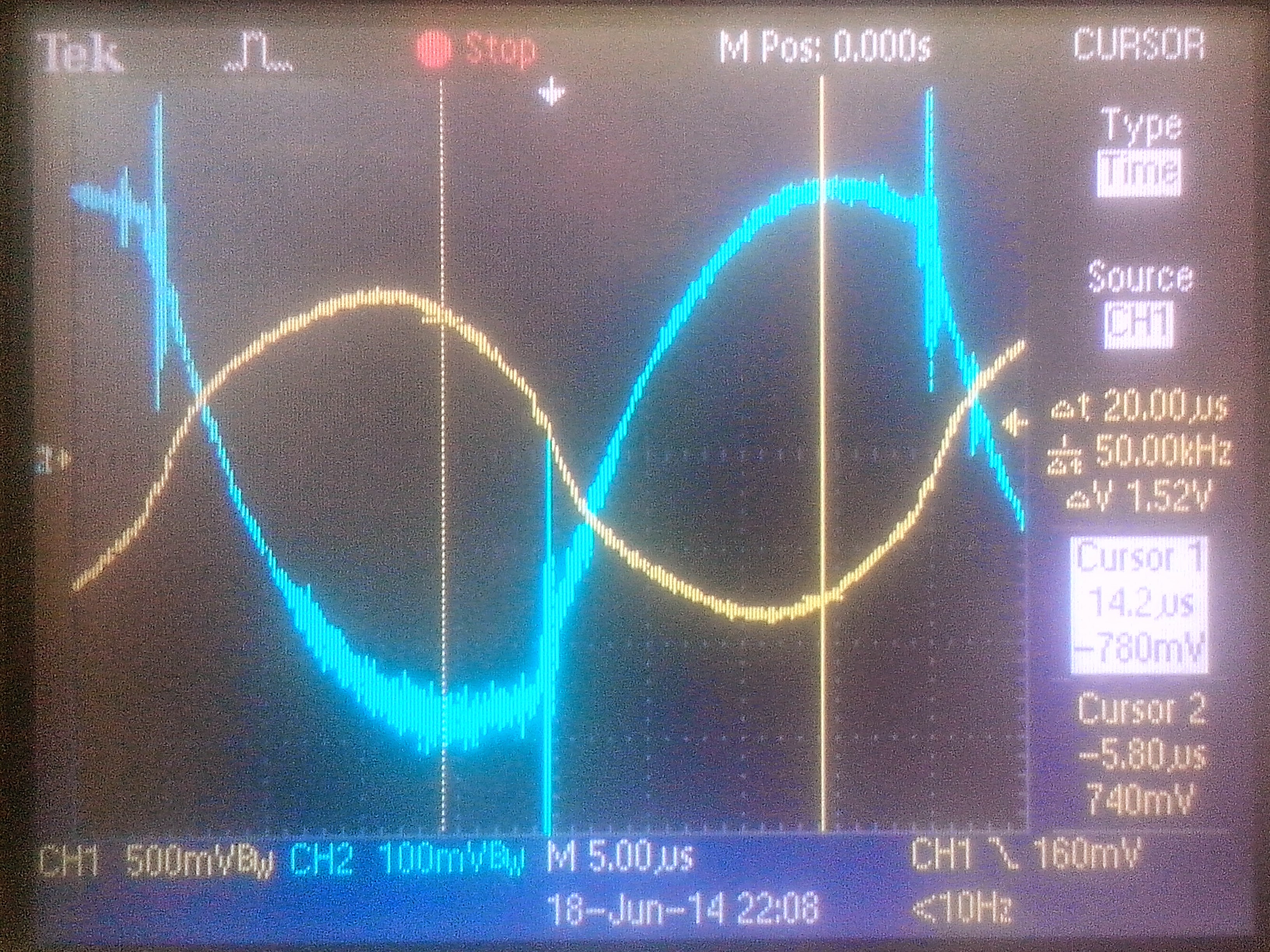

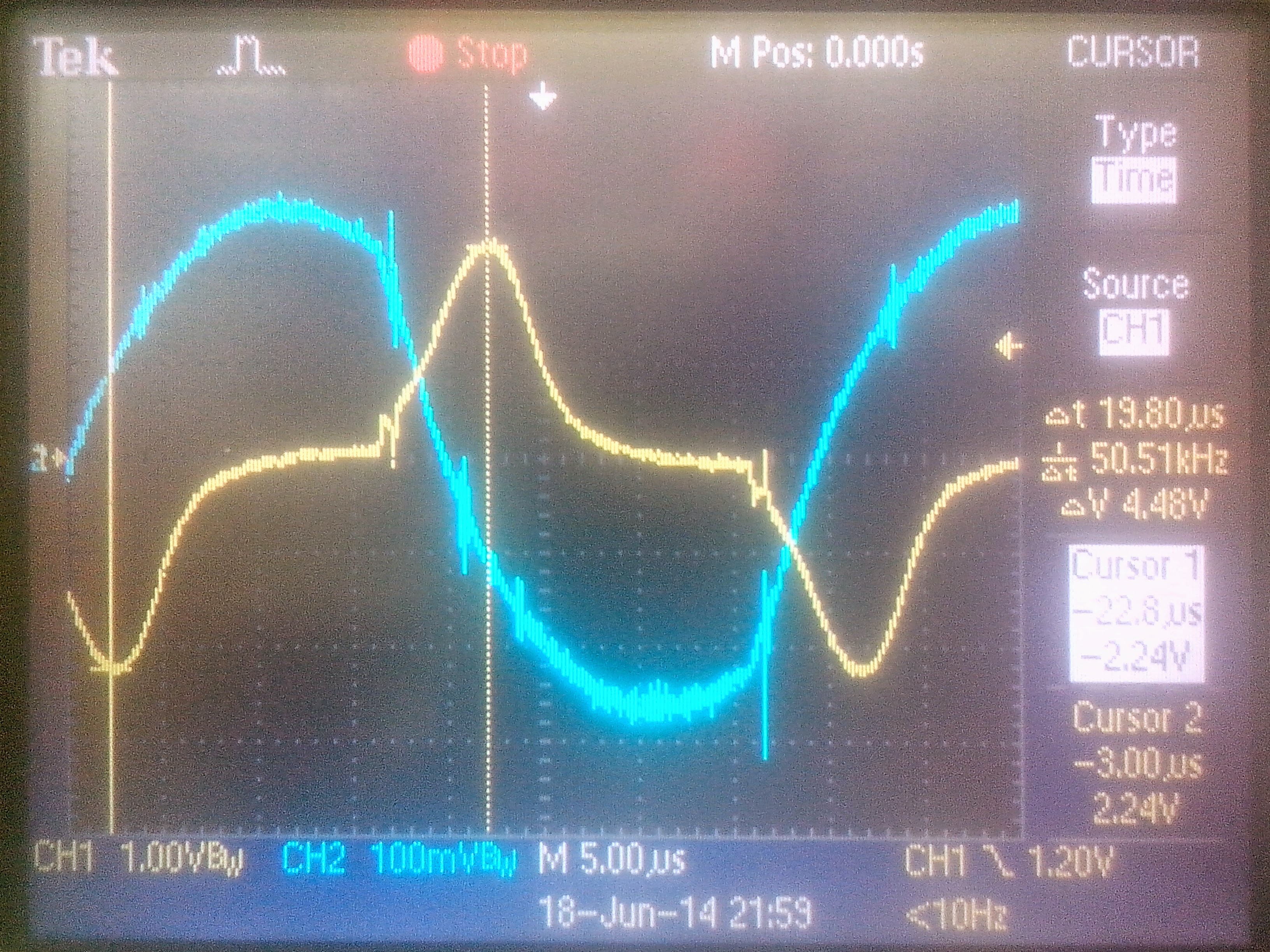

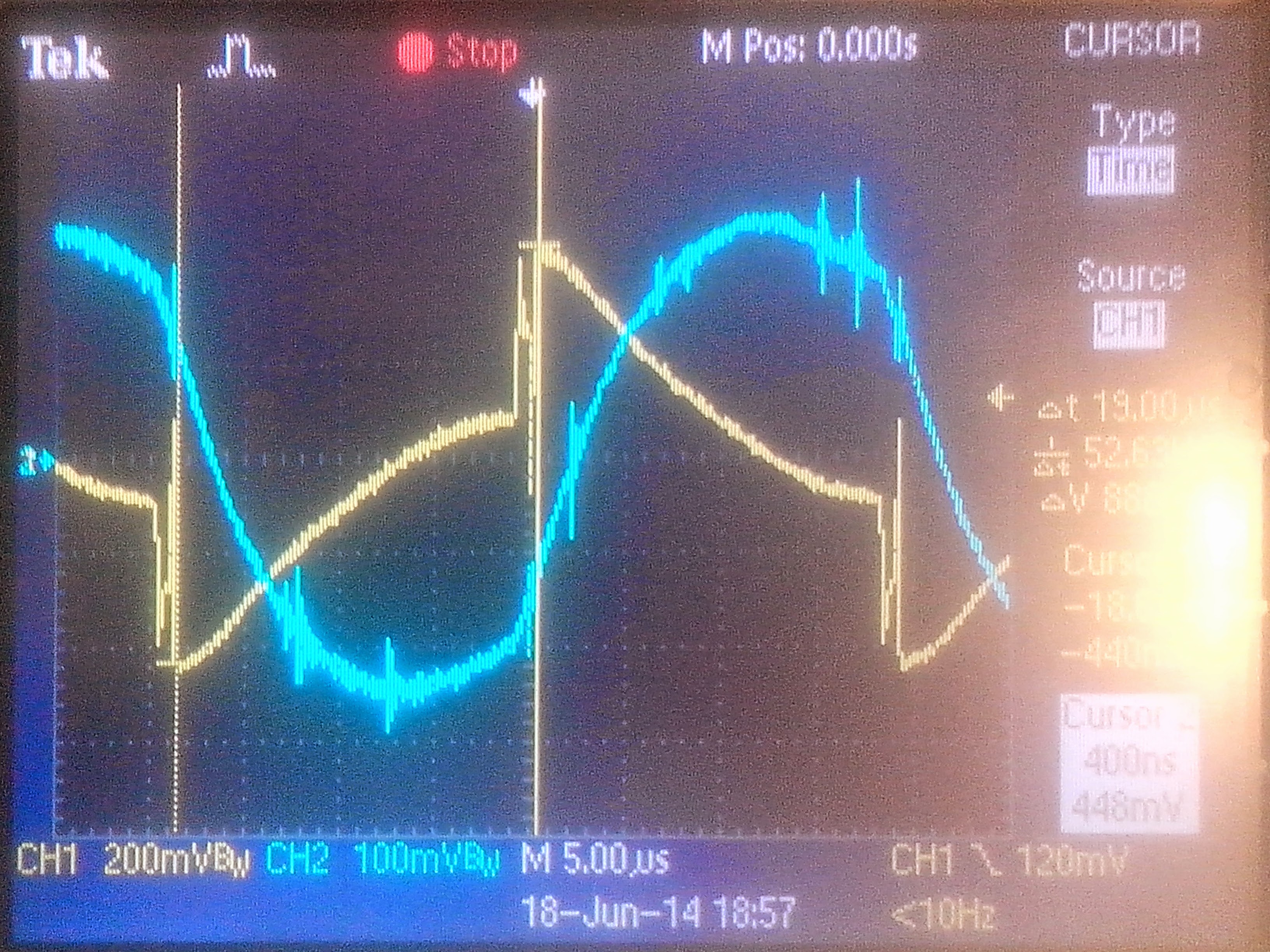

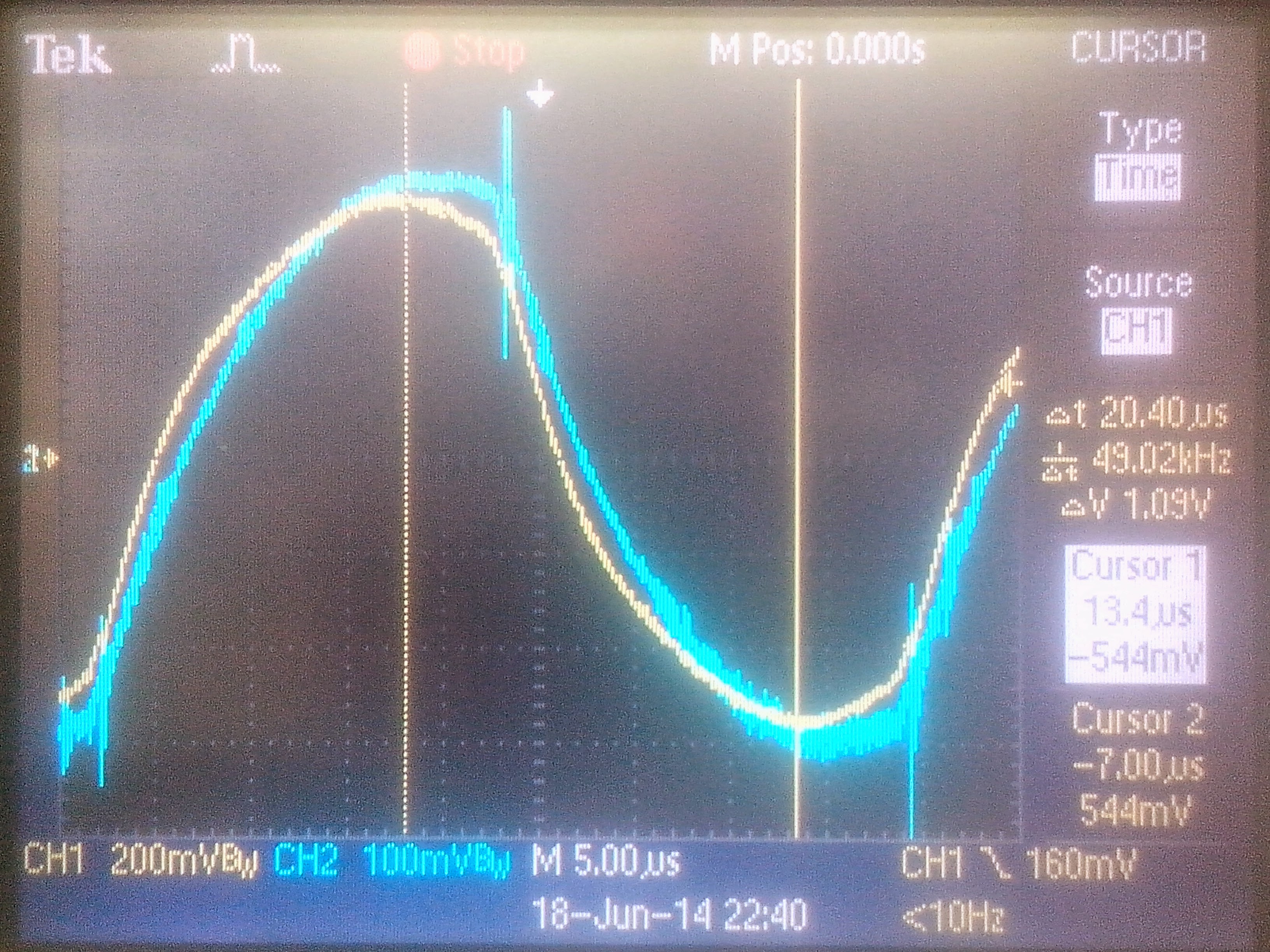

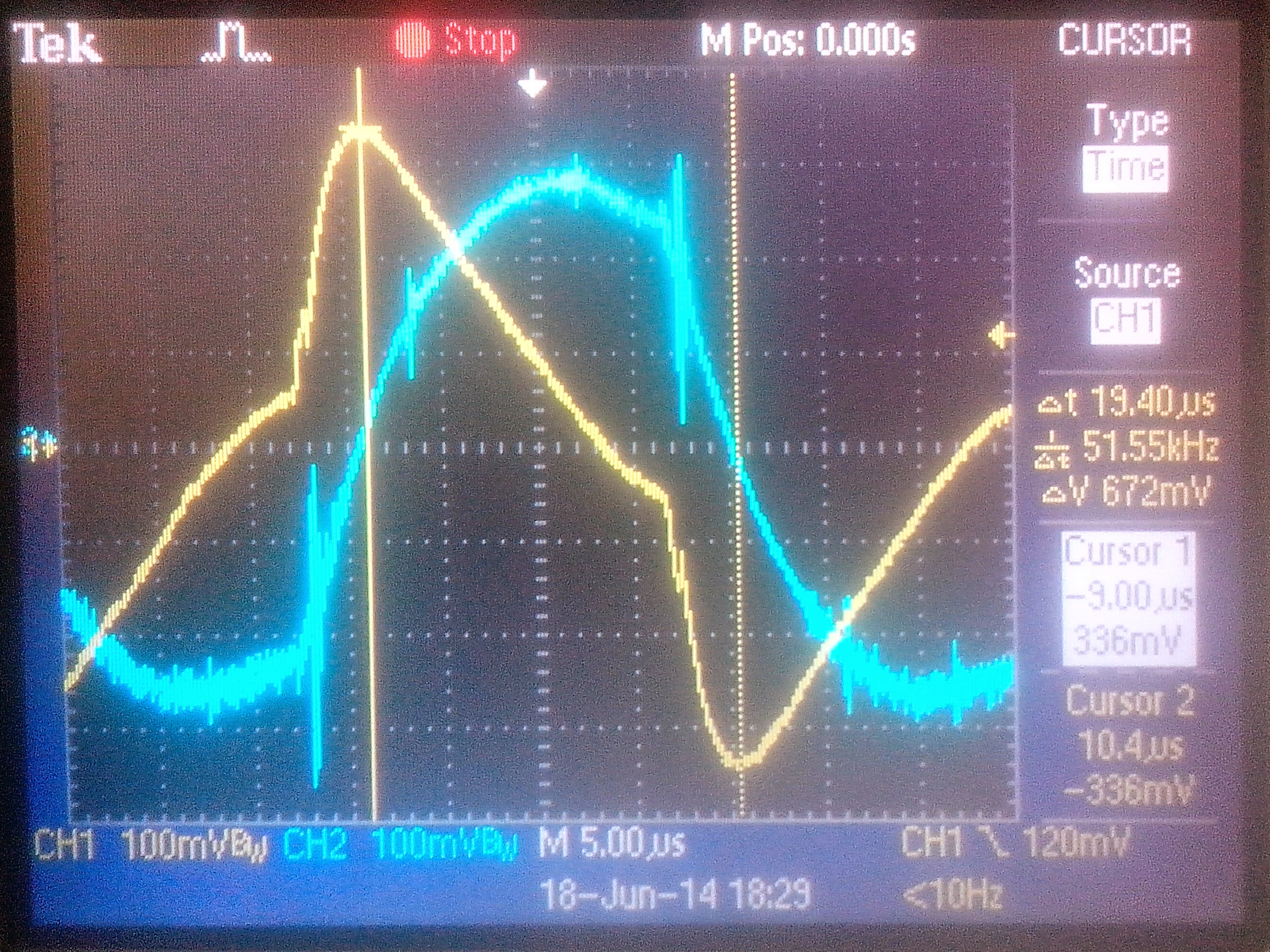

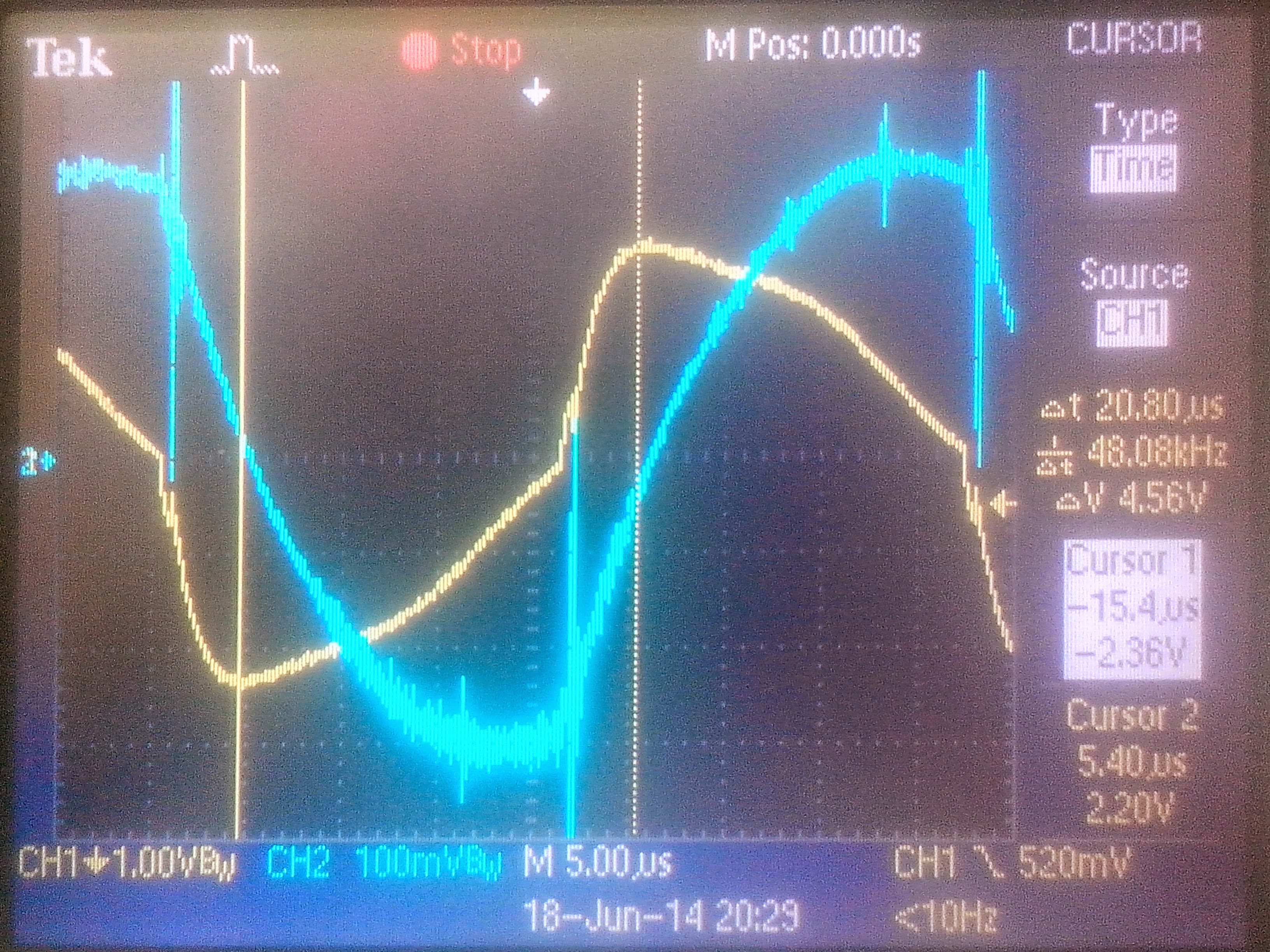

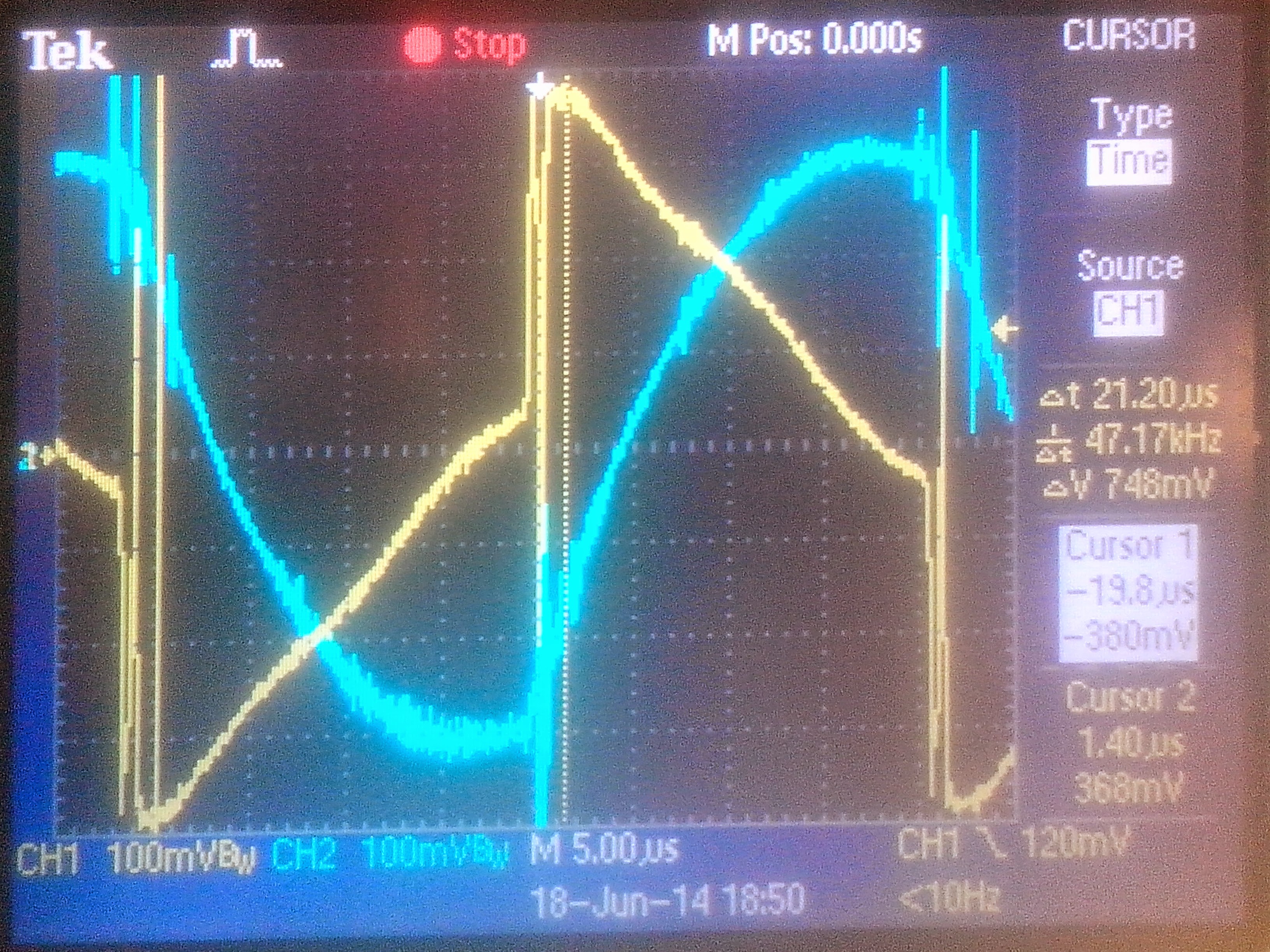

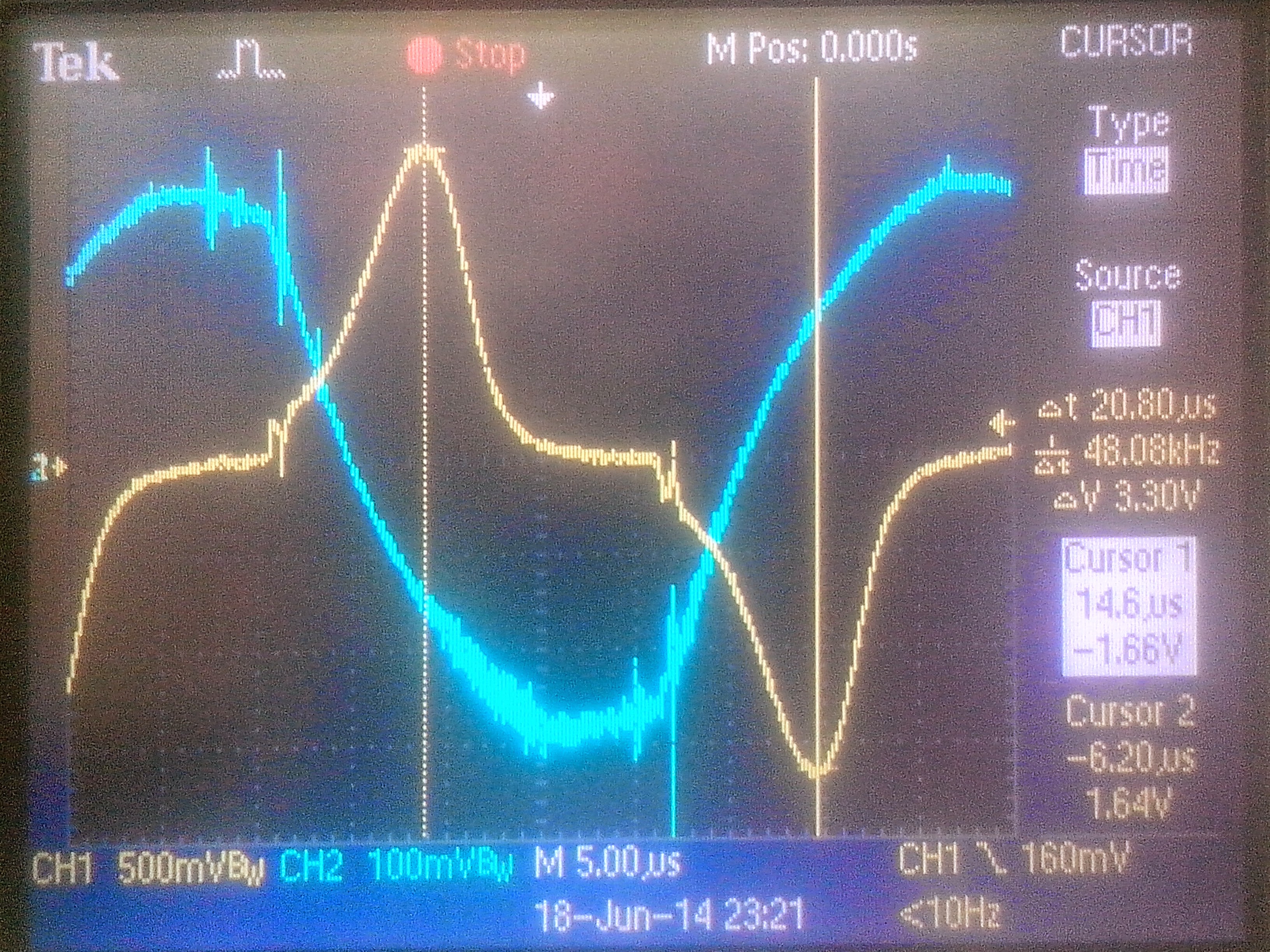

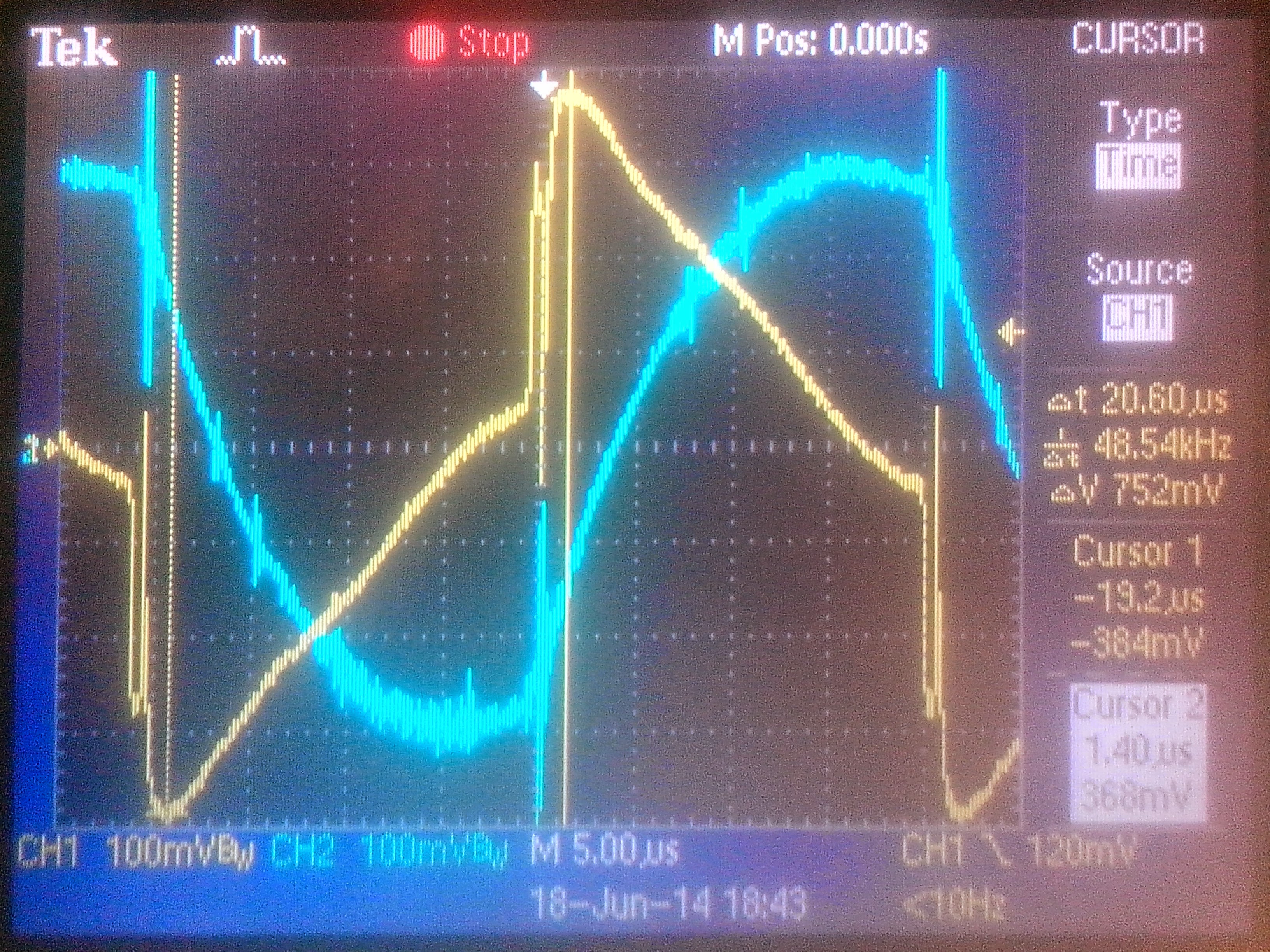

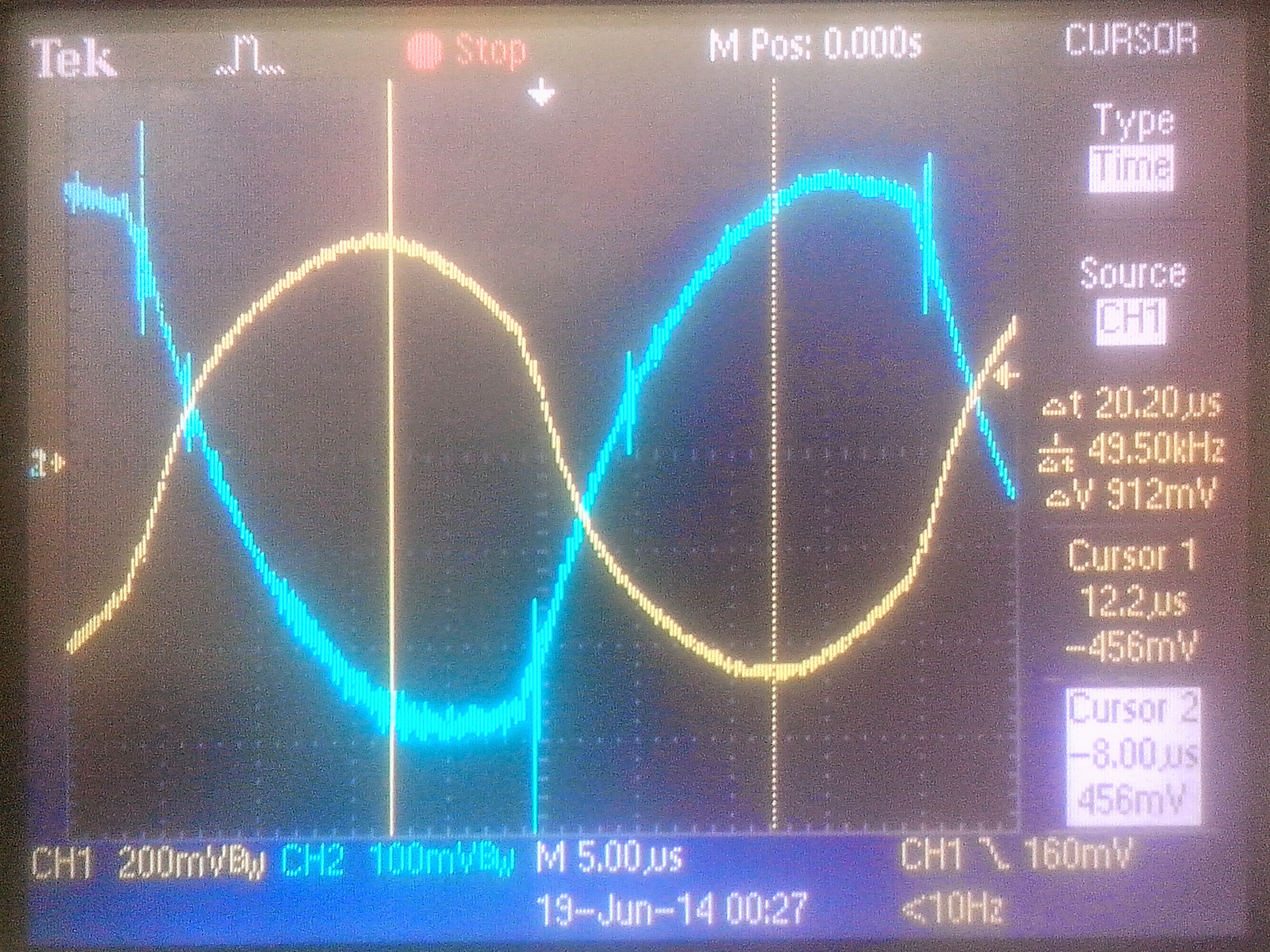

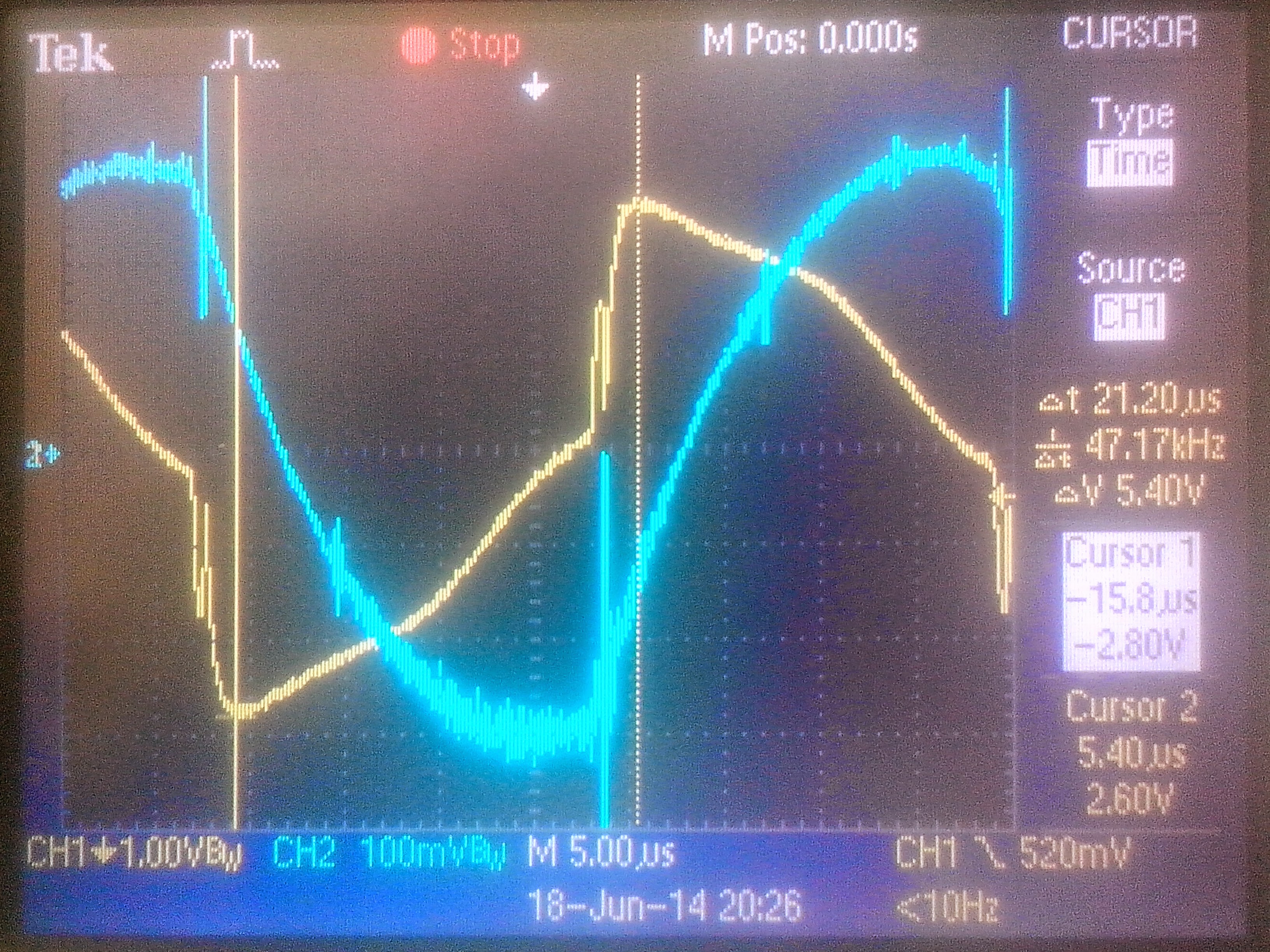

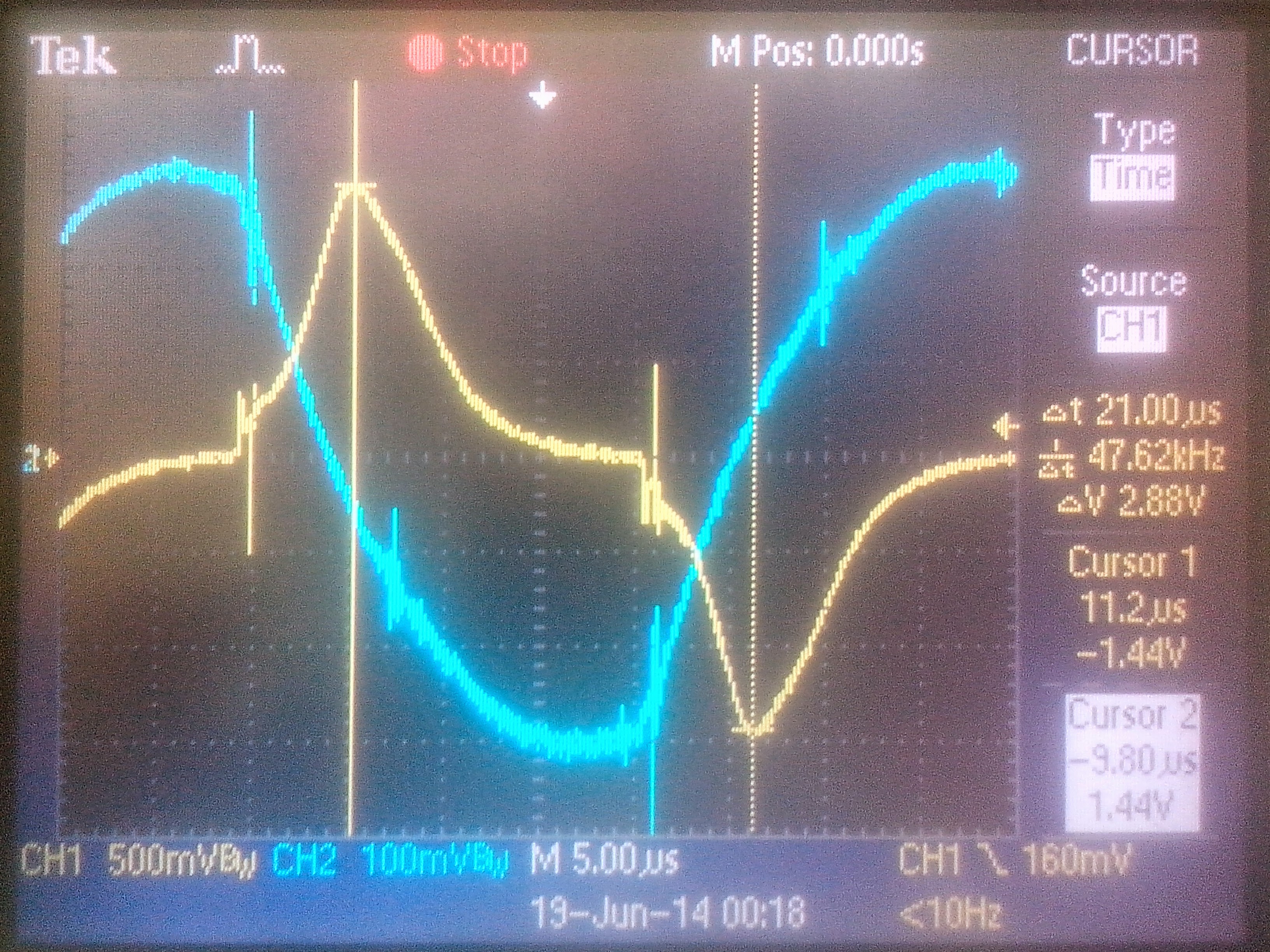

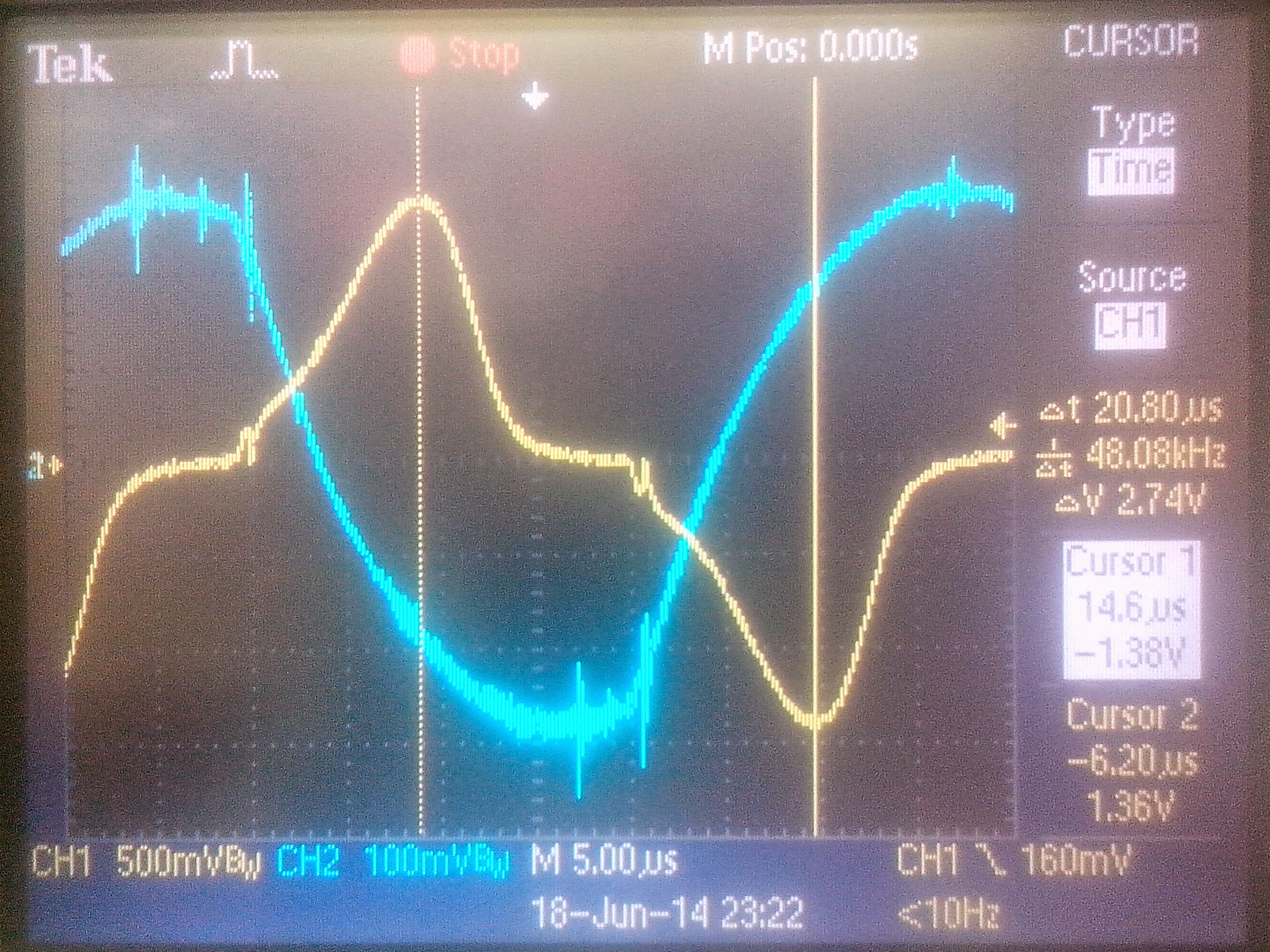

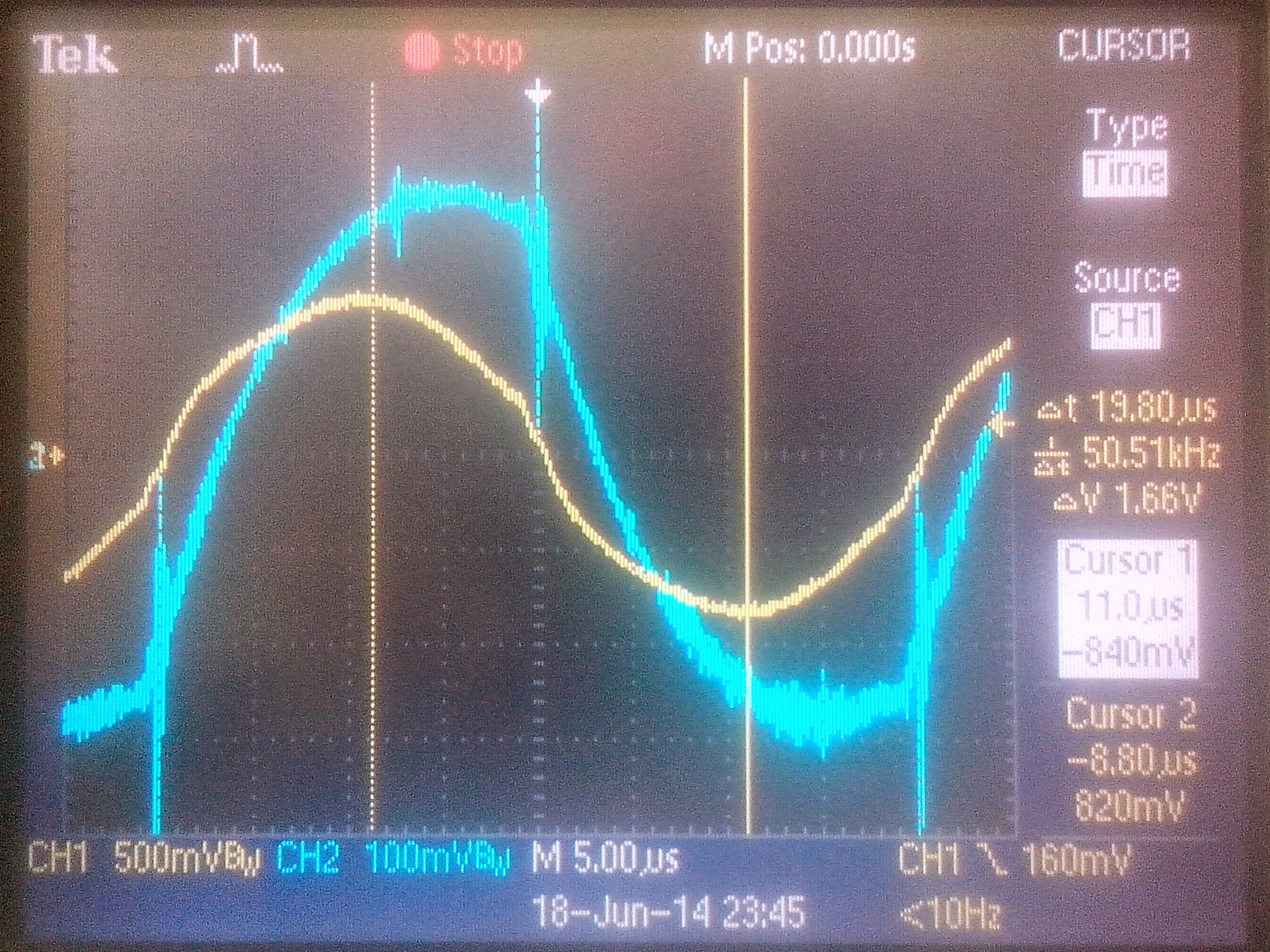

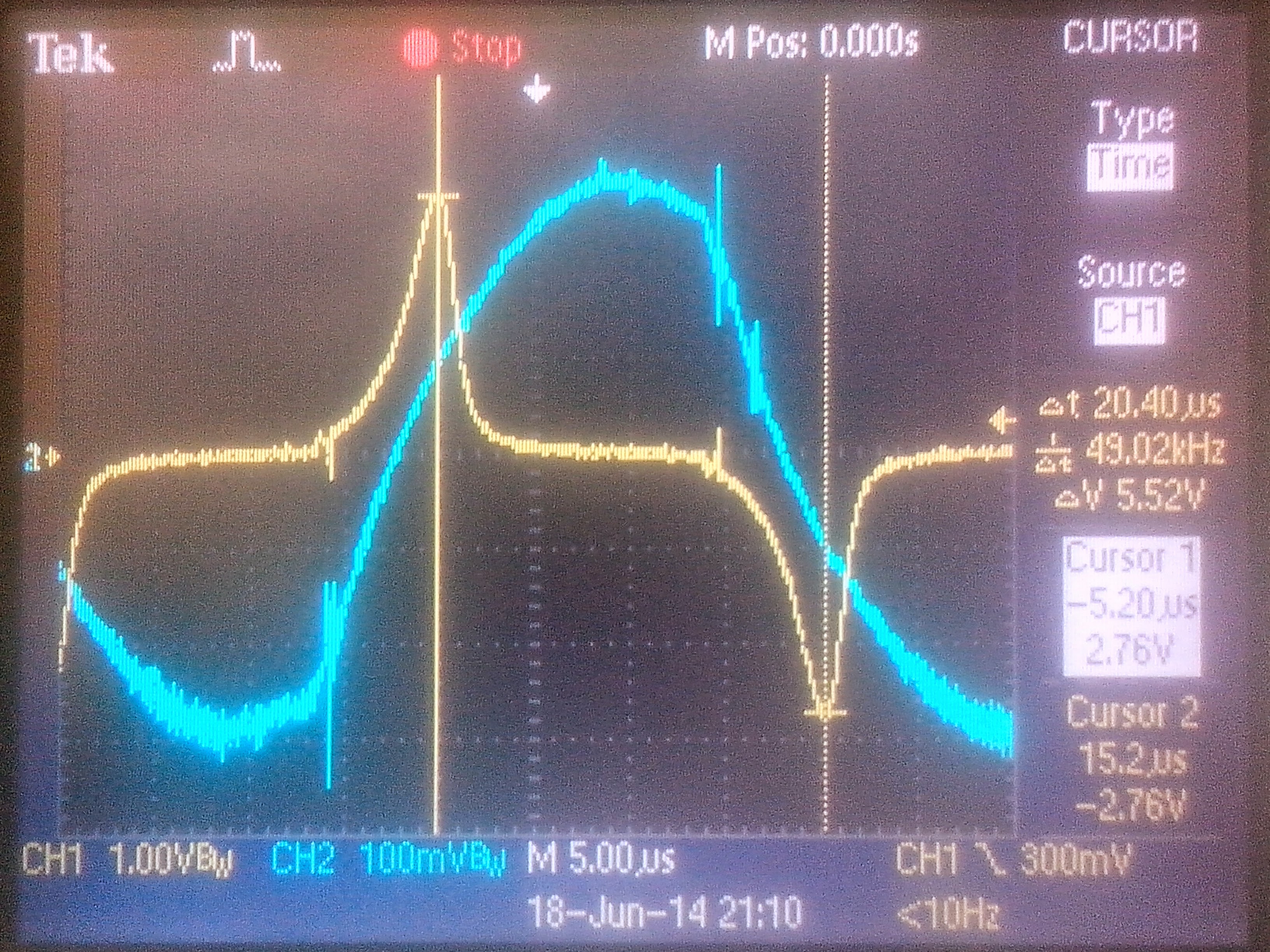

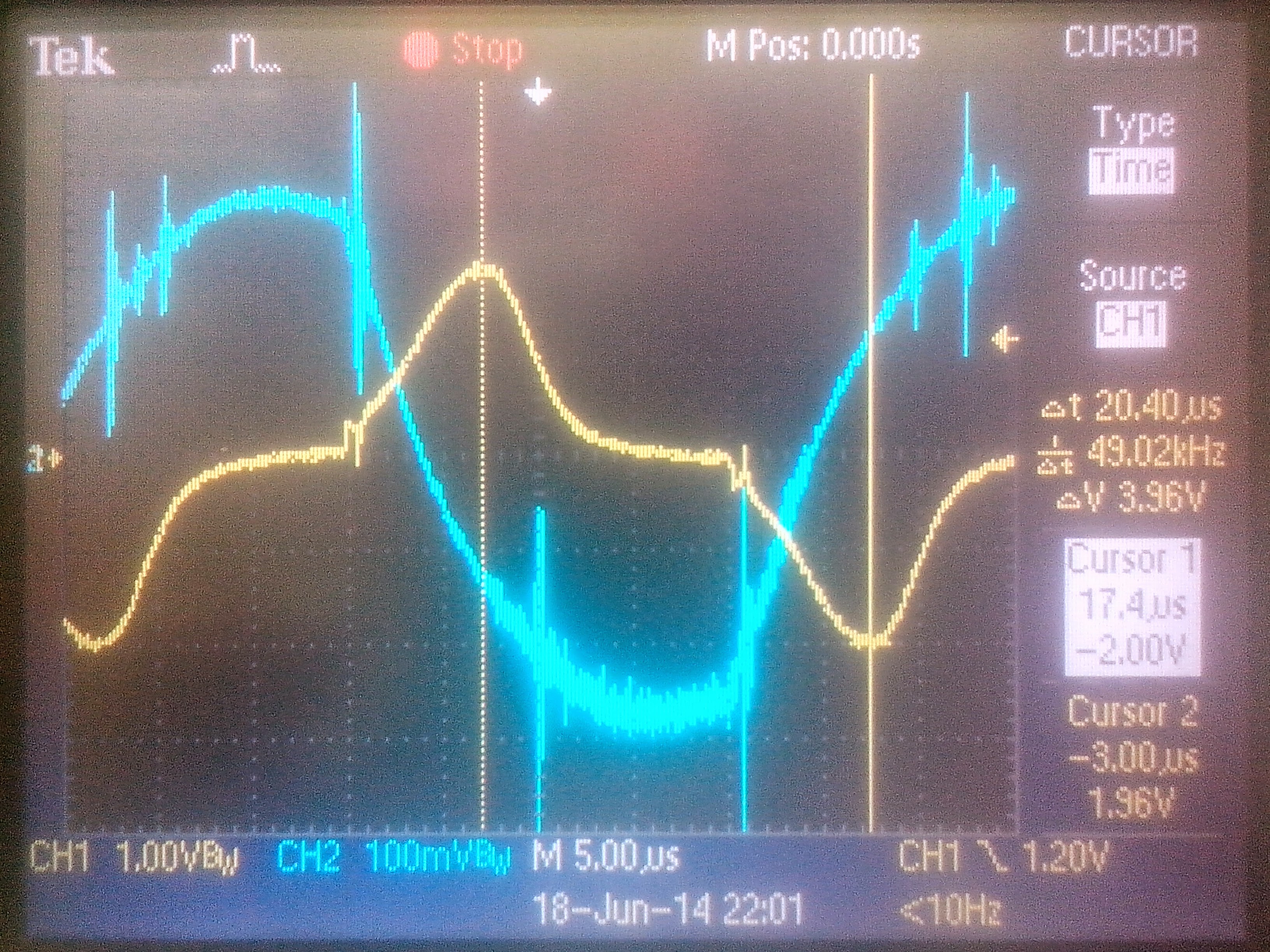

осциллограмма
амплитуда напряжения на вторичной обмотке, мВ	568	1030	1480	1880	2280	2480	2700	2800
амплитуда тока на вторичной обмотке, мА	436	381	290	206	127	69	36	0
сдвиг фазы между током на первичной обмотке и напряжением на вторичной или форма кривой	в целом повторяет ток первичной обмотки, есть небольшой сдвиг фазы (~20 град.)	в целом повторяет ток первичной обмотки, есть небольшой сдвиг фазы (~20 град.)	заметно влияние активного сопротивления: добавилась составляющая повторяющая ток первичной обмотки	заметно влияние активного сопротивления: добавилась составляющая повторяющая ток первичной обмотки	повторяет di/dt  первичной обмотки	повторяет di/dt  первичной обмотки	повторяет di/dt первичной обмотки	повторяет di/dt  первичной обмотки
ток насыщения кольца	не насыщается	не насыщается	не насыщается	не насыщается	не насыщается	не насыщается	не насыщается	не насыщается

2. Ферритовое кольцо 20x12x6

сопротивление включенное во вторичную обмотку	1.3	2.7	5.1	9.1	18	36	75	open

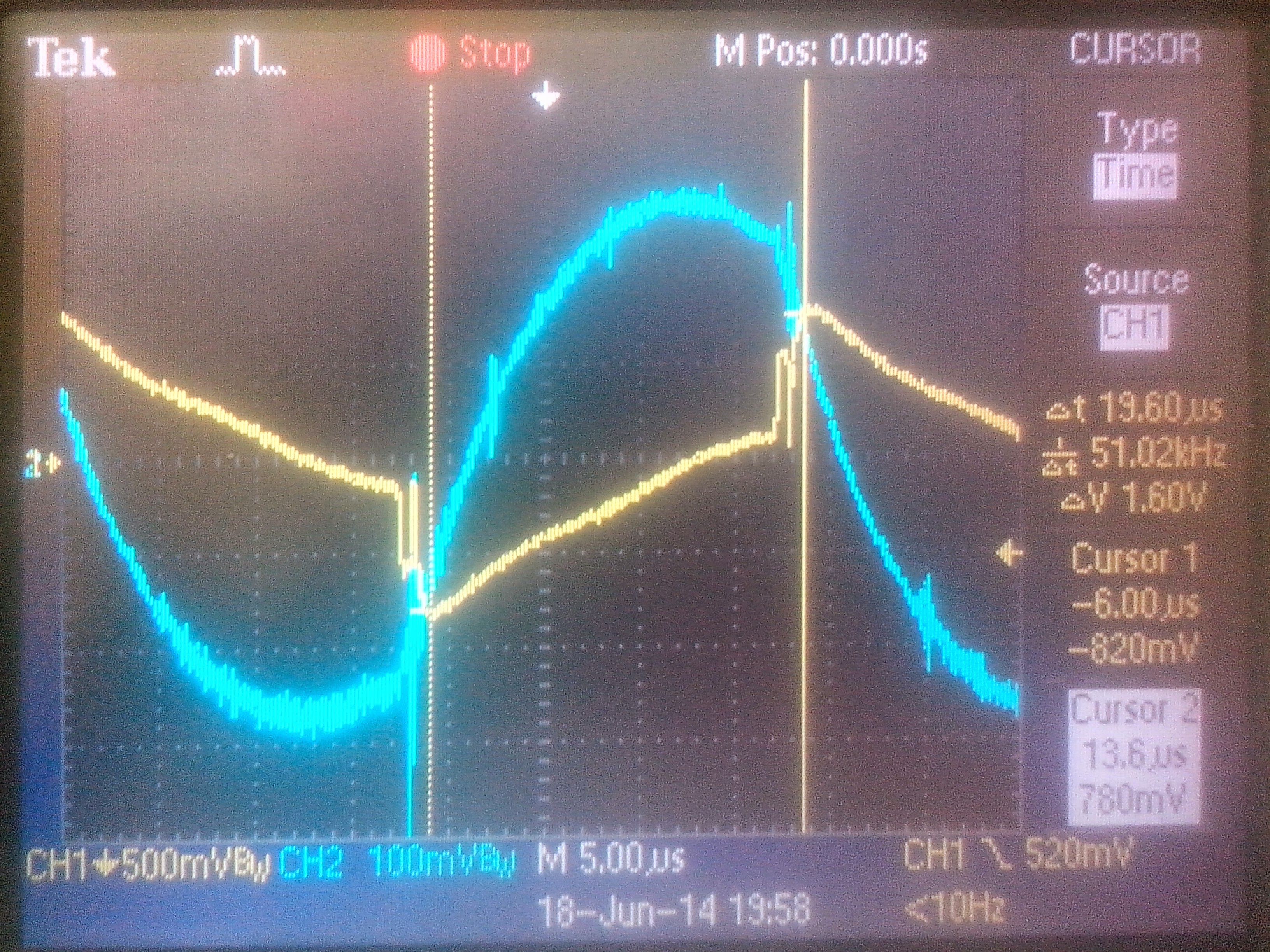

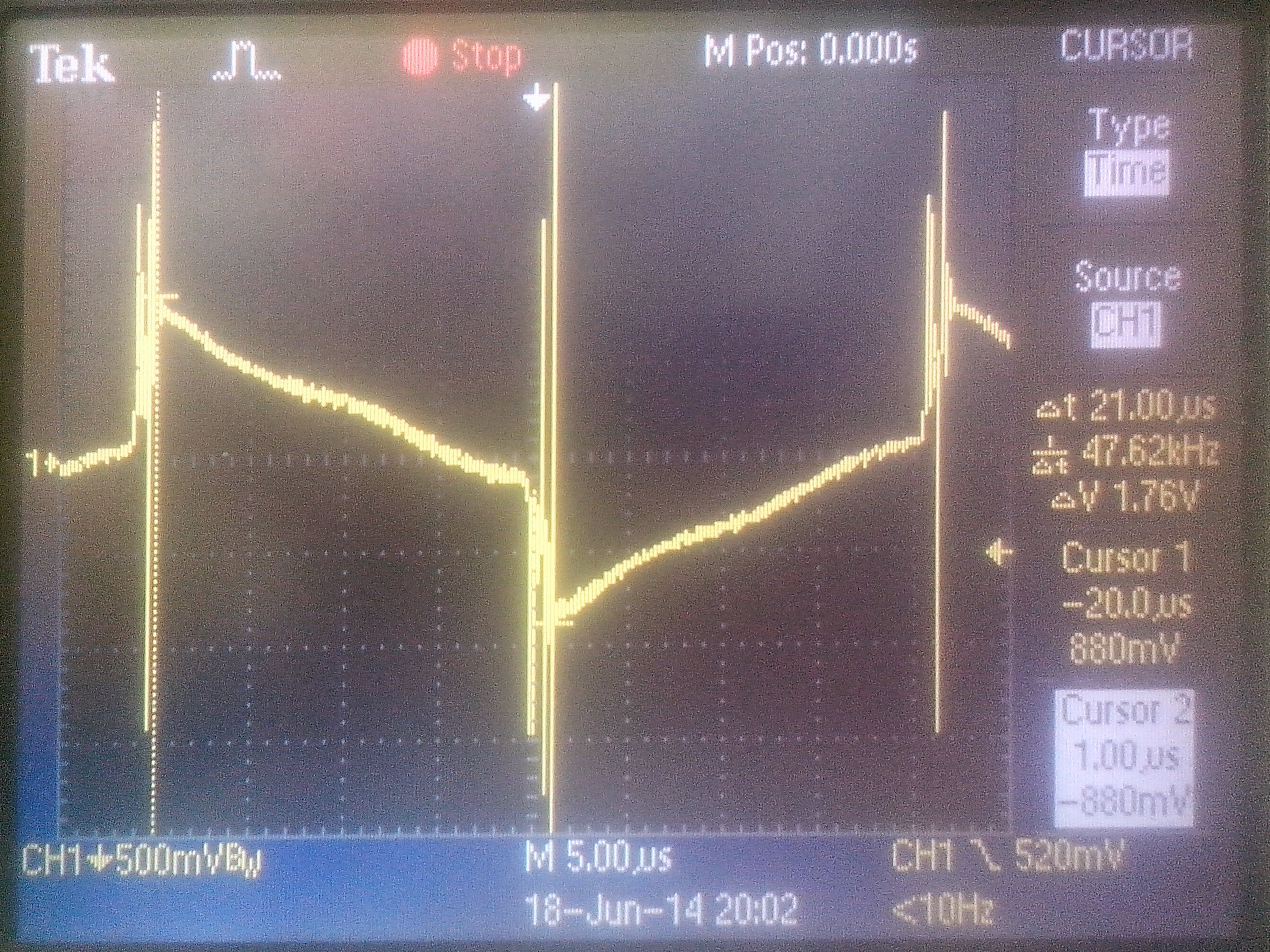

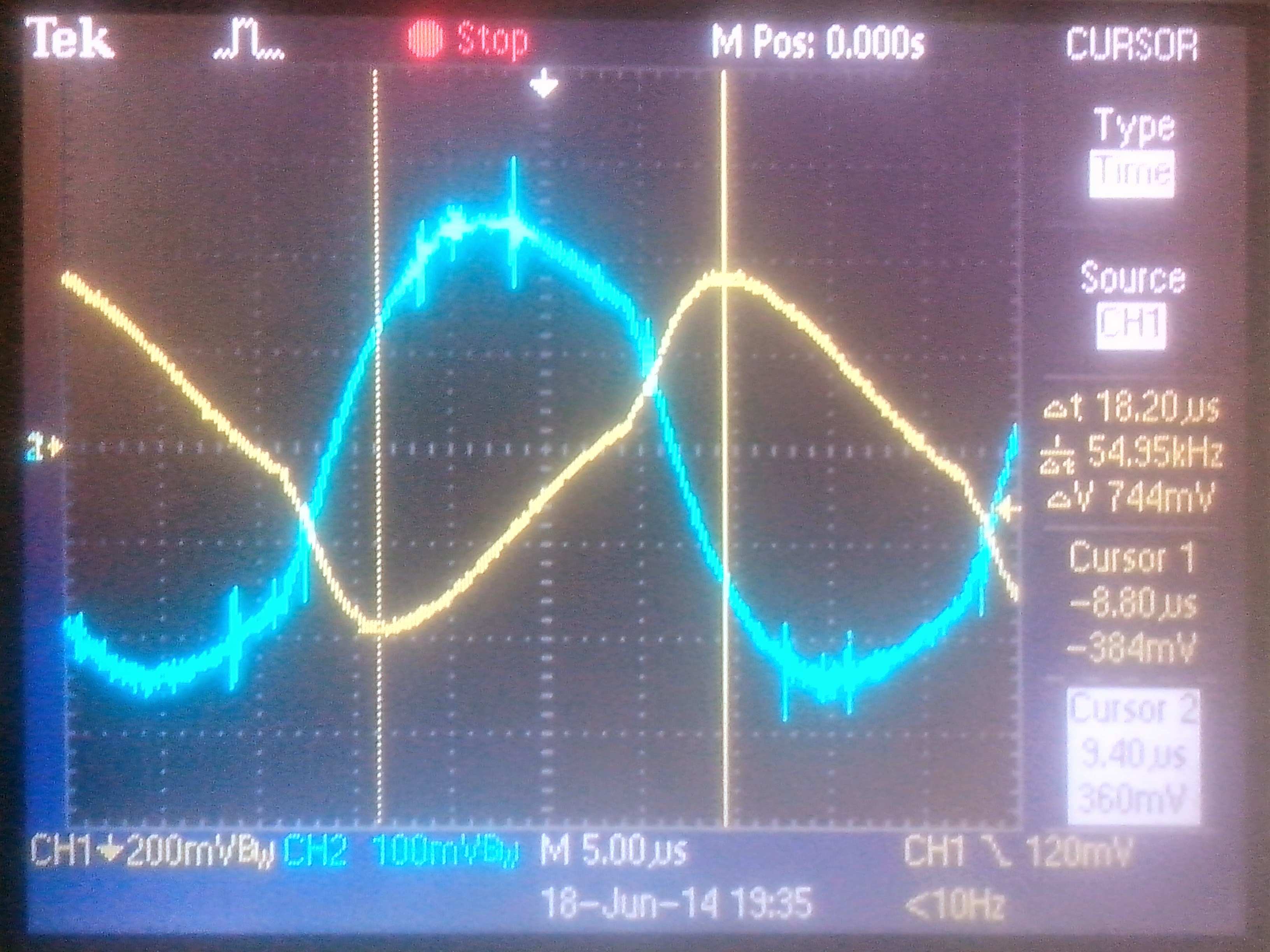

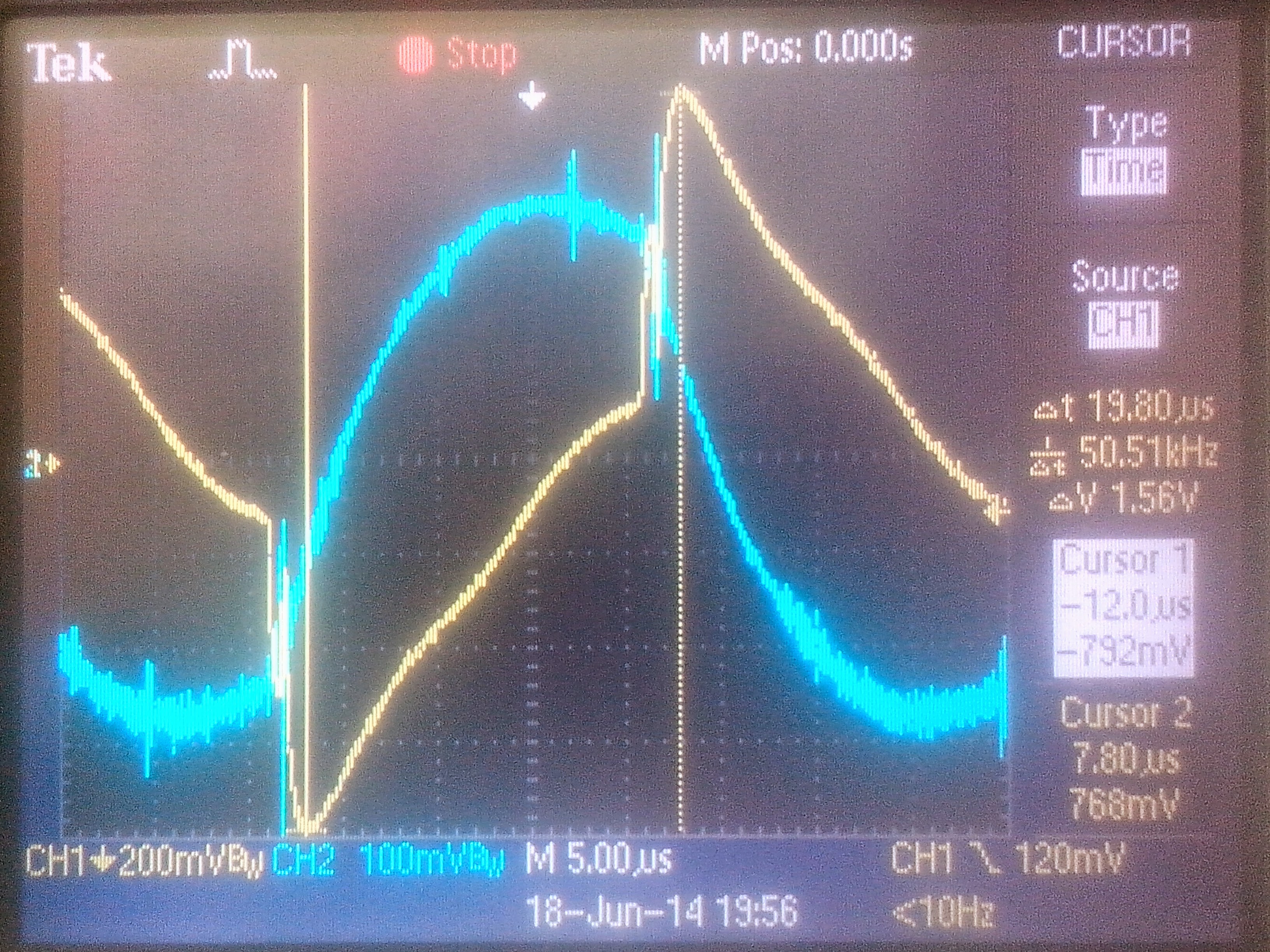

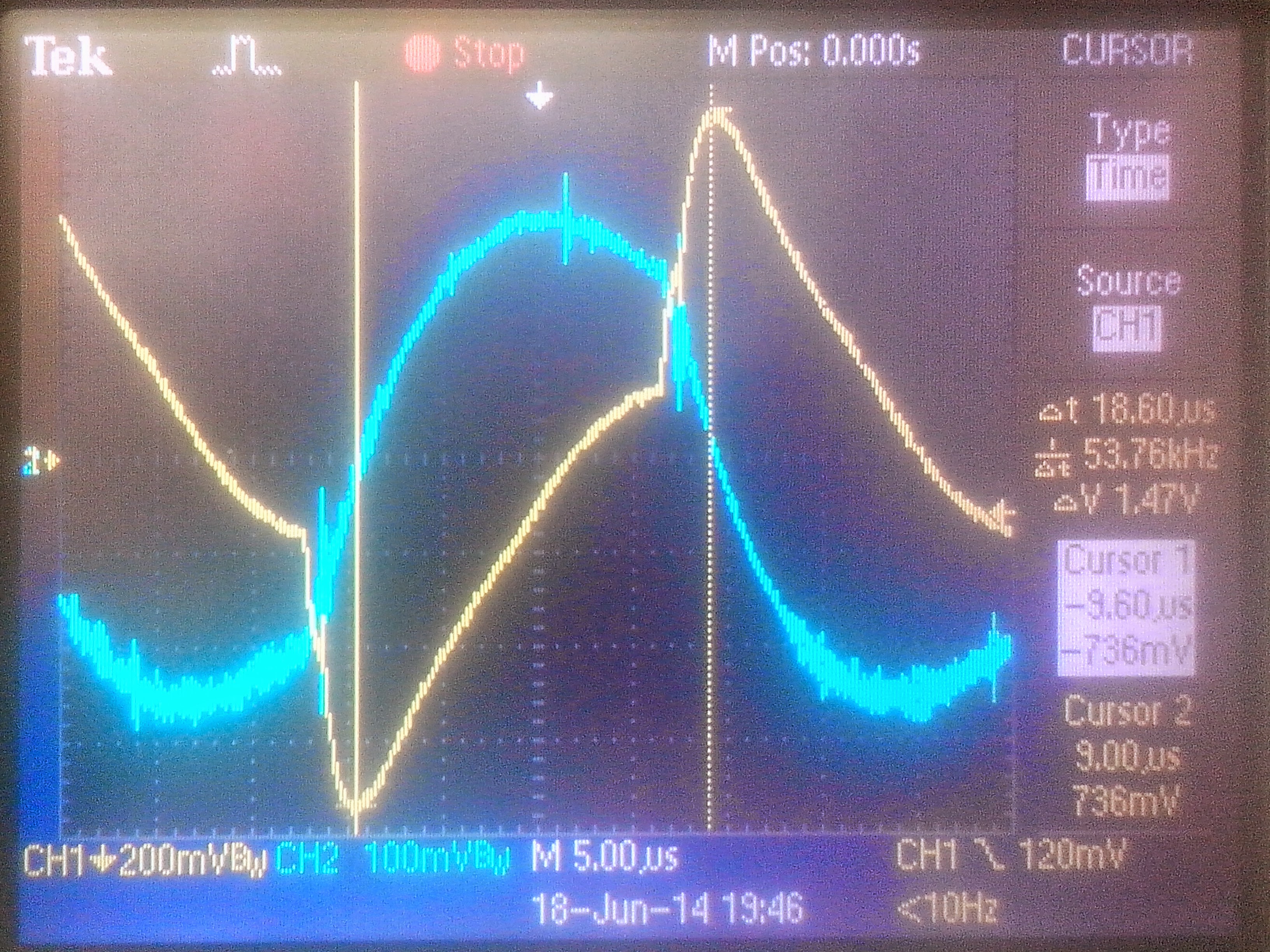

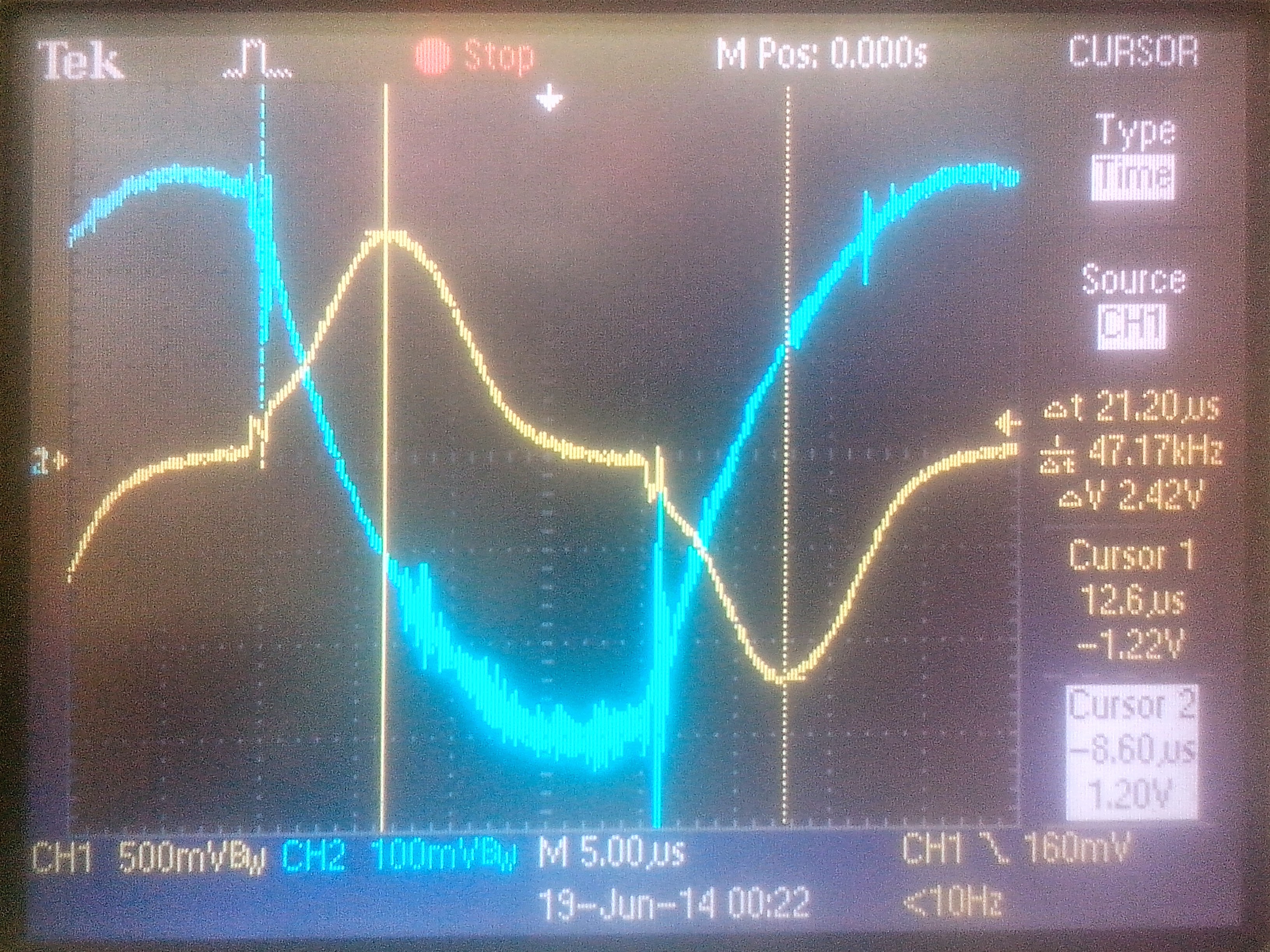

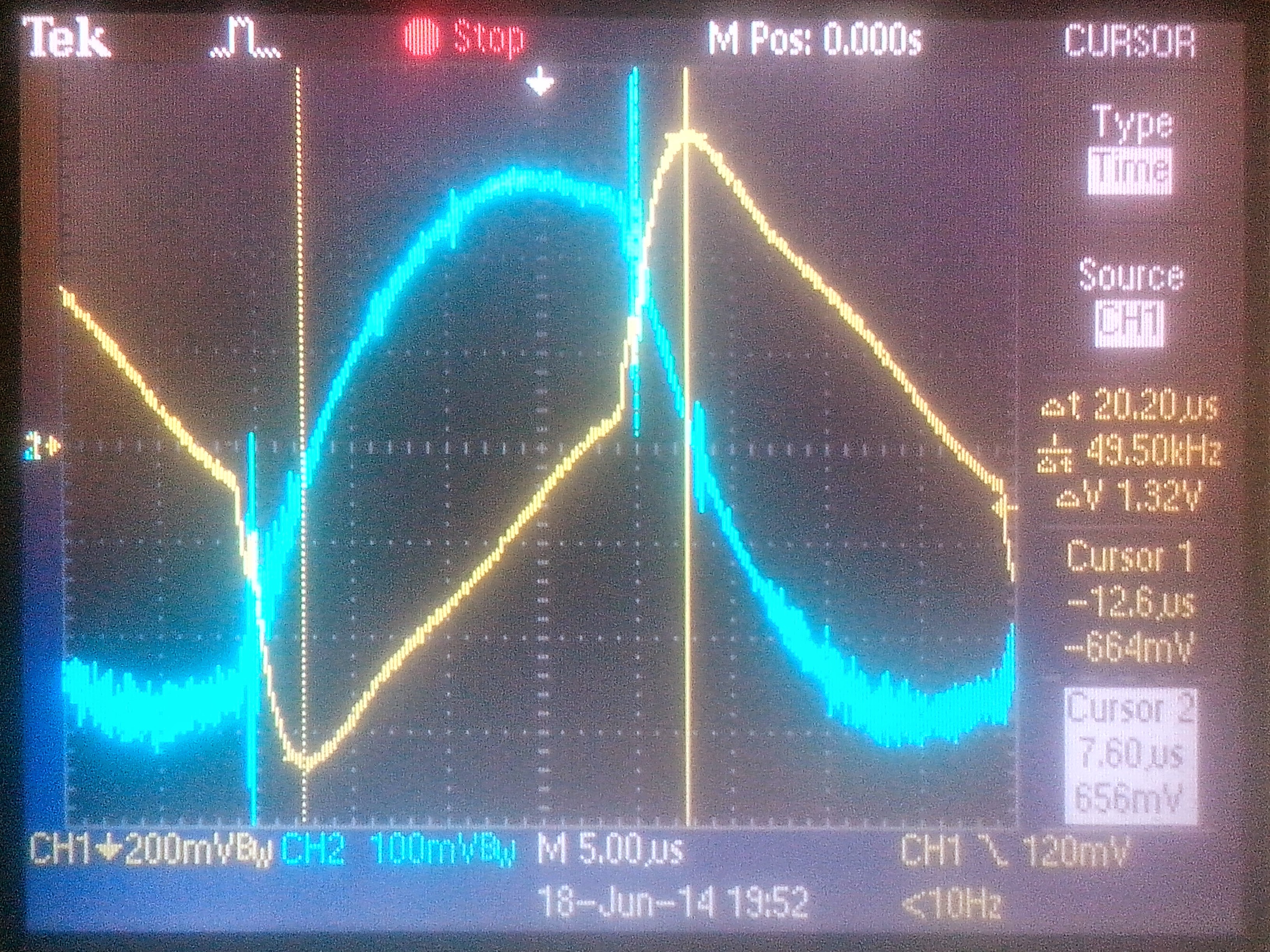

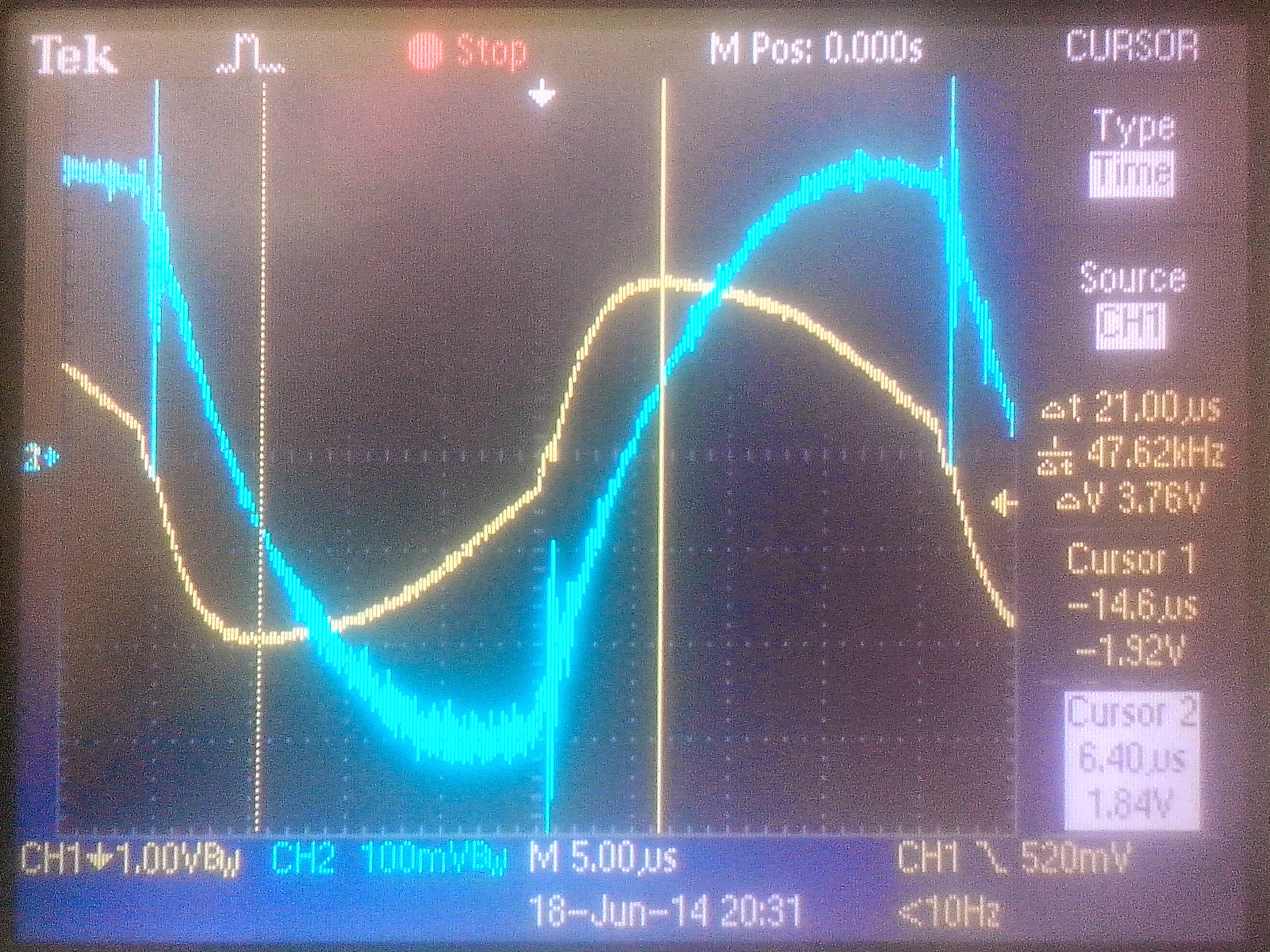

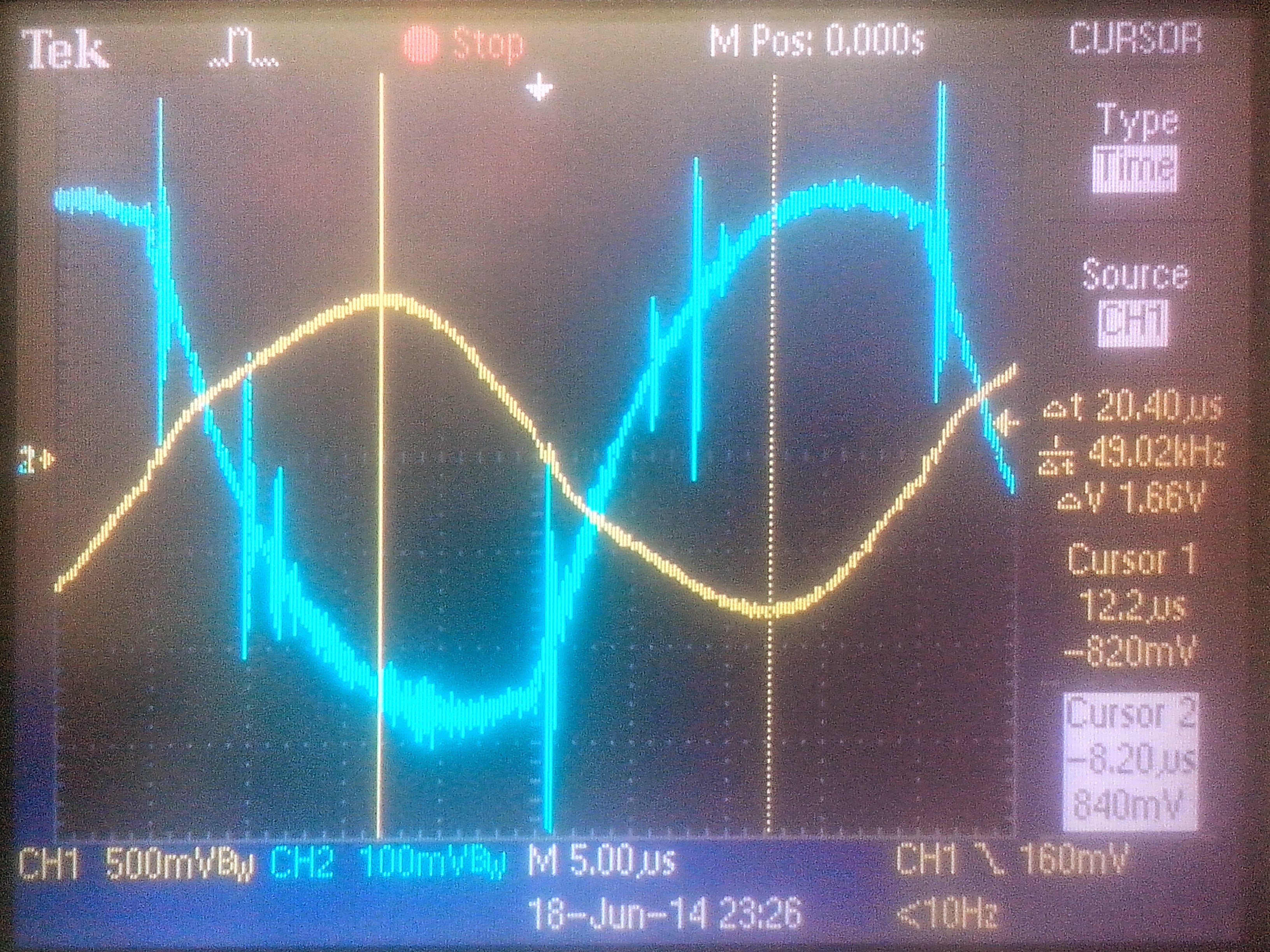

осциллограмма
амплитуда напряжения на вторичной обмотке, мВ	372	528	660	736	780	800	850	880
амплитуда тока на вторичной обмотке, мА	286	195	129	81	43	22	11	0
сдвиг фазы между током на первичной обмотке и напряжением на вторичной или форма кривой	заметно влияние активного сопротивления: добавилась составляющая повторяющая ток первичной обмотки	повторяет di/dt  первичной обмотки с небольшим сдвигом	повторяет di/dt  первичной обмотки с небольшим сдвигом	повторяет di/dt  первичной обмотки	повторяет di/dt  первичной обмотки	повторяет di/dt  первичной обмотки	повторяет di/dt  первичной обмотки	повторяет di/dt  первичной обмотки
ток насыщения кольца	не насыщается	не насыщается	не насыщается	не насыщается	не насыщается	не насыщается	не насыщается	не насыщается

3. Ферритовое кольцо 10x6x4.6

сопротивление включенное во вторичную обмотку	1.3	2.7	5.1	9.1	18	36	75	open

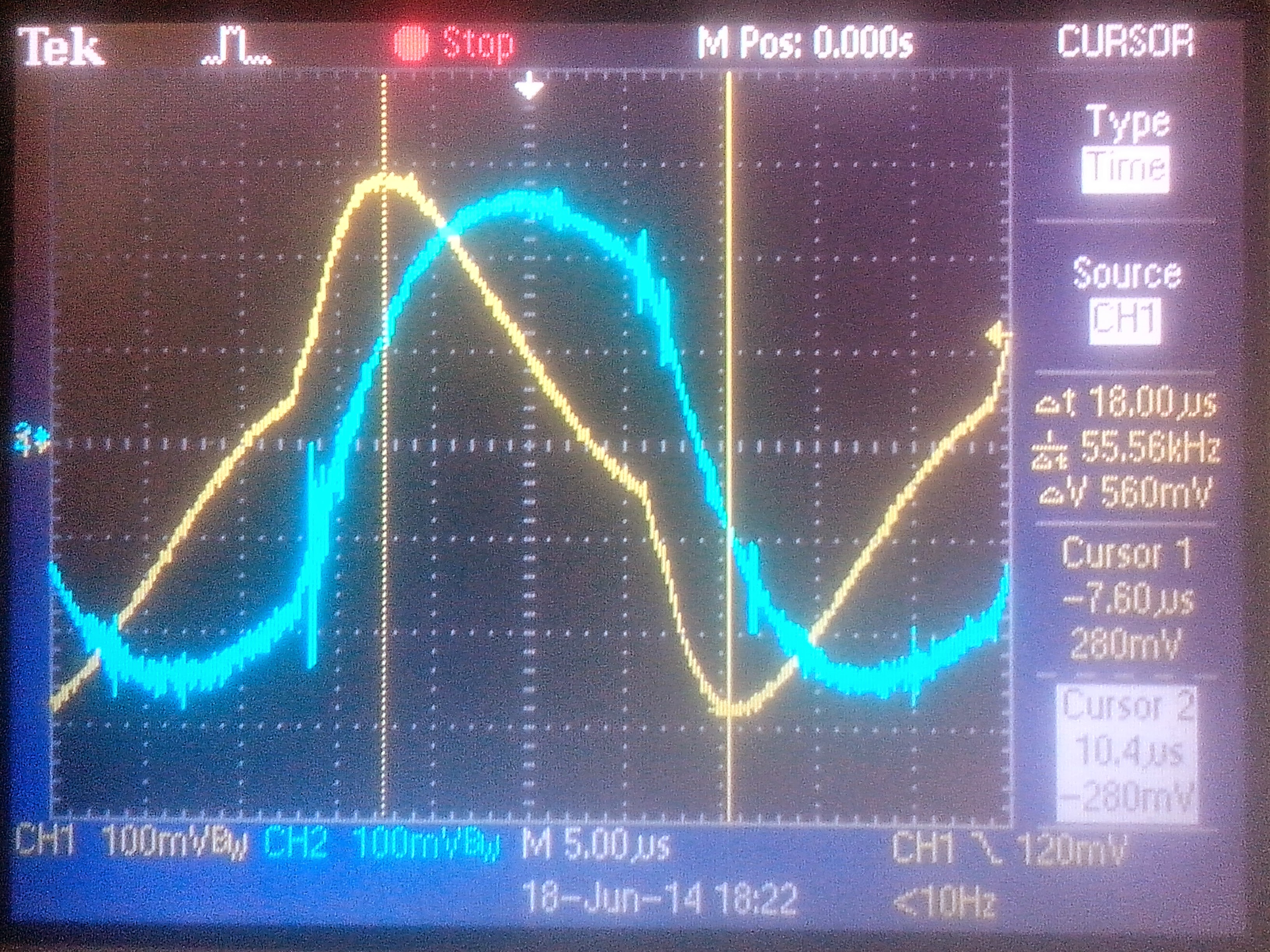

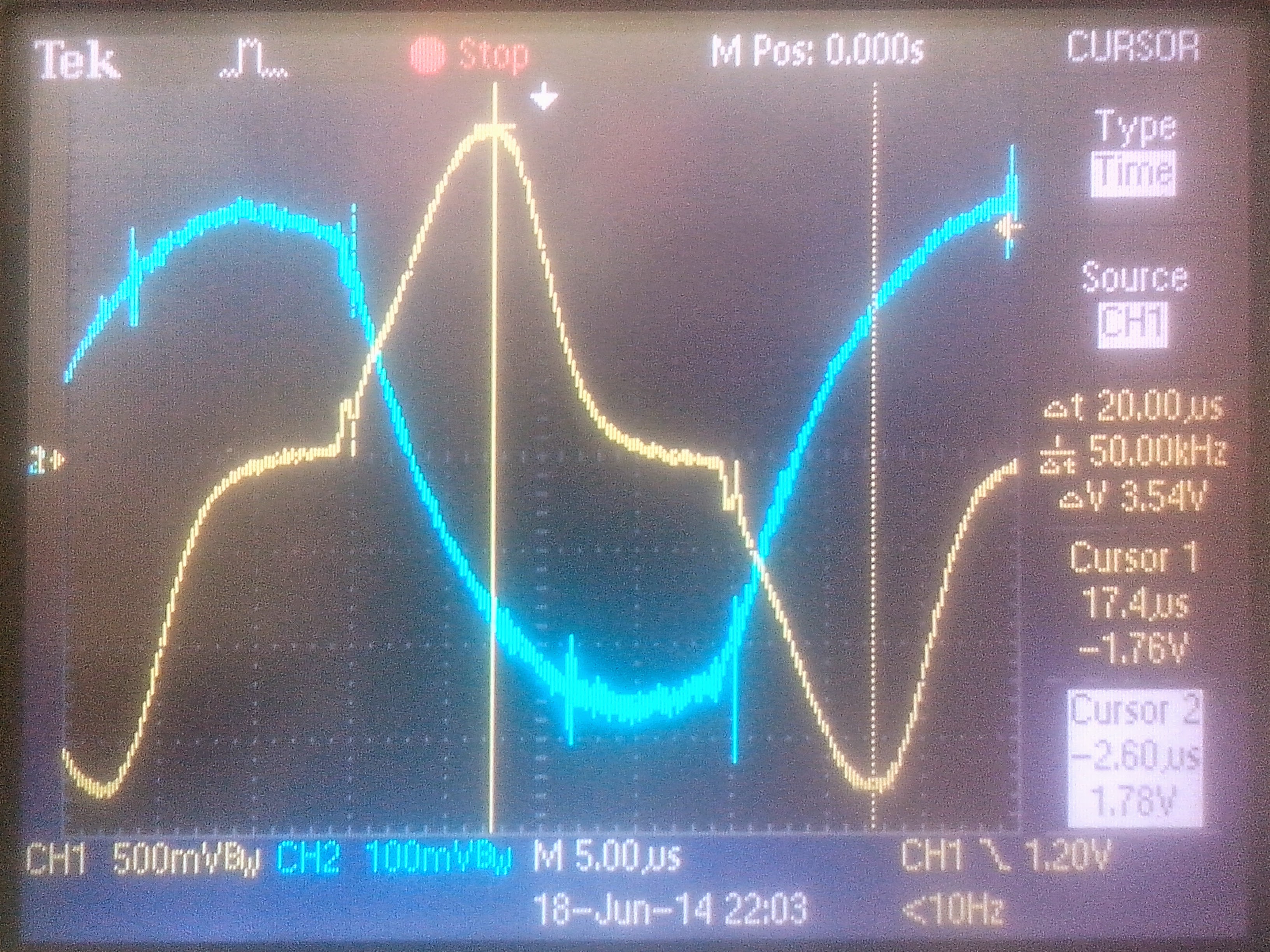

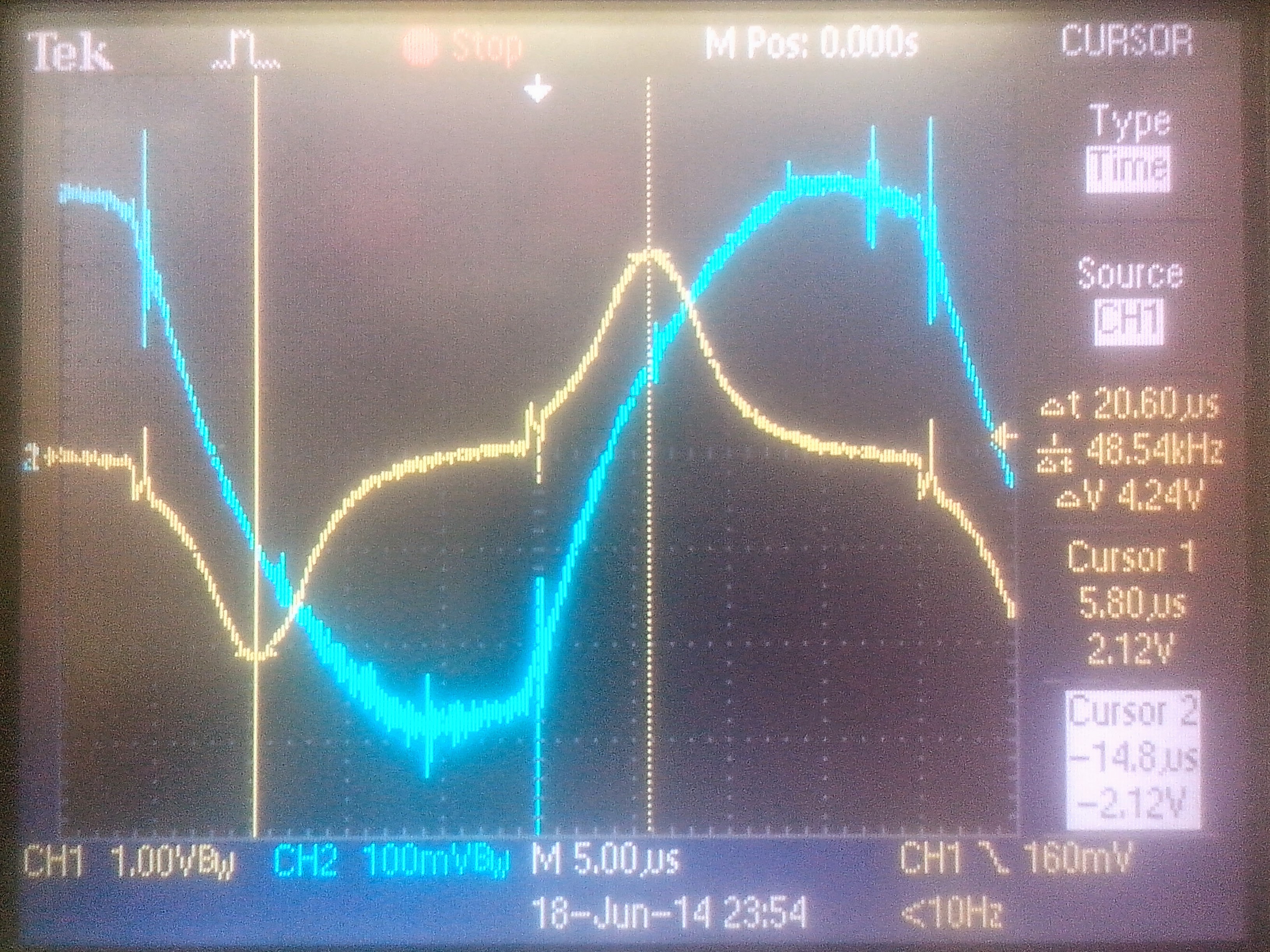

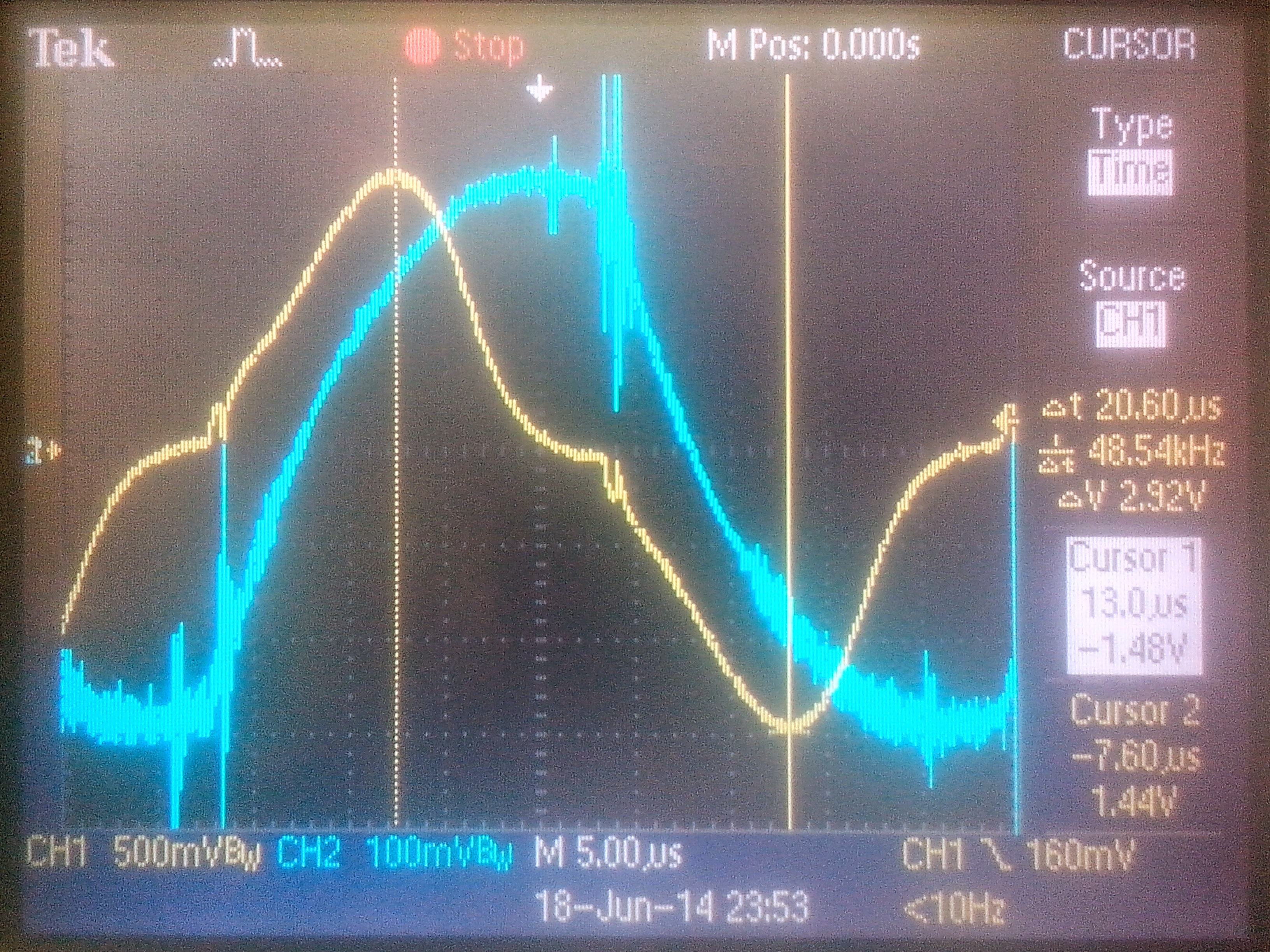

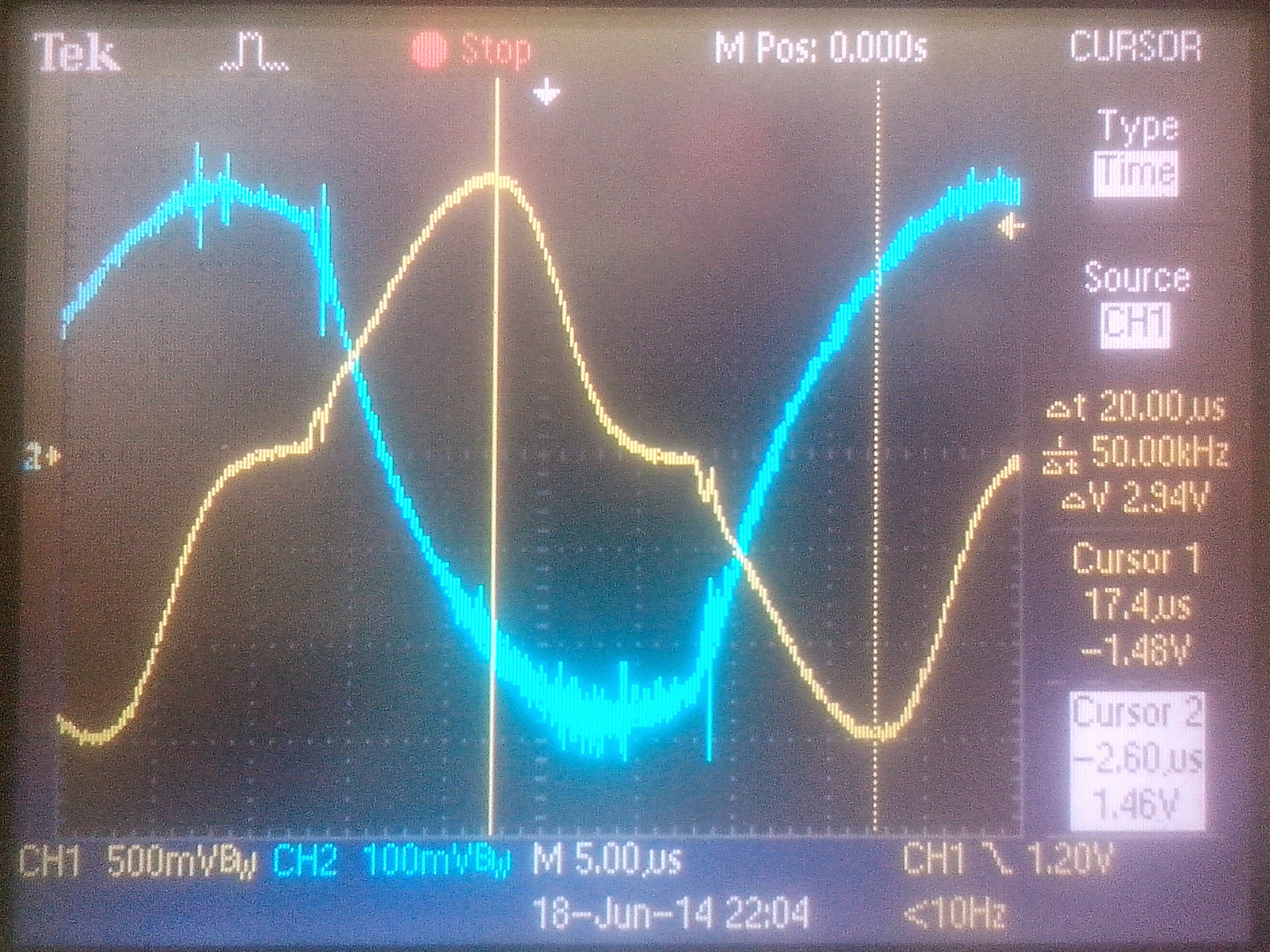

осциллограмма
амплитуда напряжения на вторичной обмотке, мВ	280	336	380	380	374	374	444	448
амплитуда тока на вторичной обмотке, мА	215	124	75	42	20.7	10	6	0
сдвиг фазы между током на первичной обмотке и напряжением на вторичной или форма кривой	повторяет di/dt  первичной обмотки с небольшим сдвигом	повторяет di/dt  первичной обмотки с небольшим сдвигом	повторяет di/dt  первичной обмотки	повторяет di/dt  первичной обмотки	повторяет di/dt  первичной обмотки	повторяет di/dt  первичной обмотки	повторяет di/dt  первичной обмотки	повторяет di/dt  первичной обмотки
ток насыщения кольца	не насыщается	не насыщается	не насыщается	не насыщается	не насыщается	не насыщается	не насыщается	не насыщается

4. Кольцо от малогабаритной лампы мощностью 15Вт, 6.1x2.6x3.4, зеленый цвет.

сопротивление включенное во вторичную обмотку	1.3	2.7	5.1	9.1	18	36	75	open

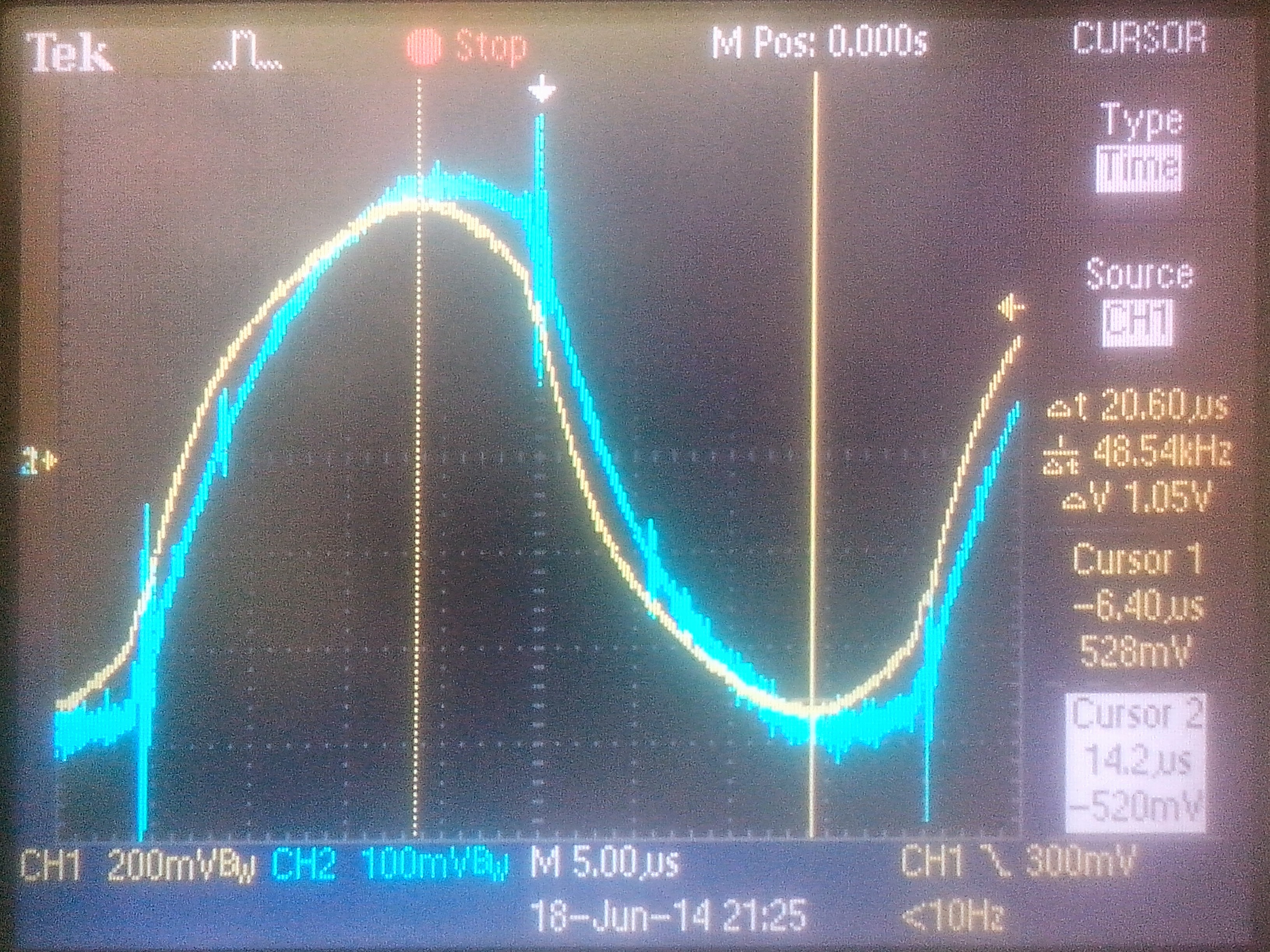

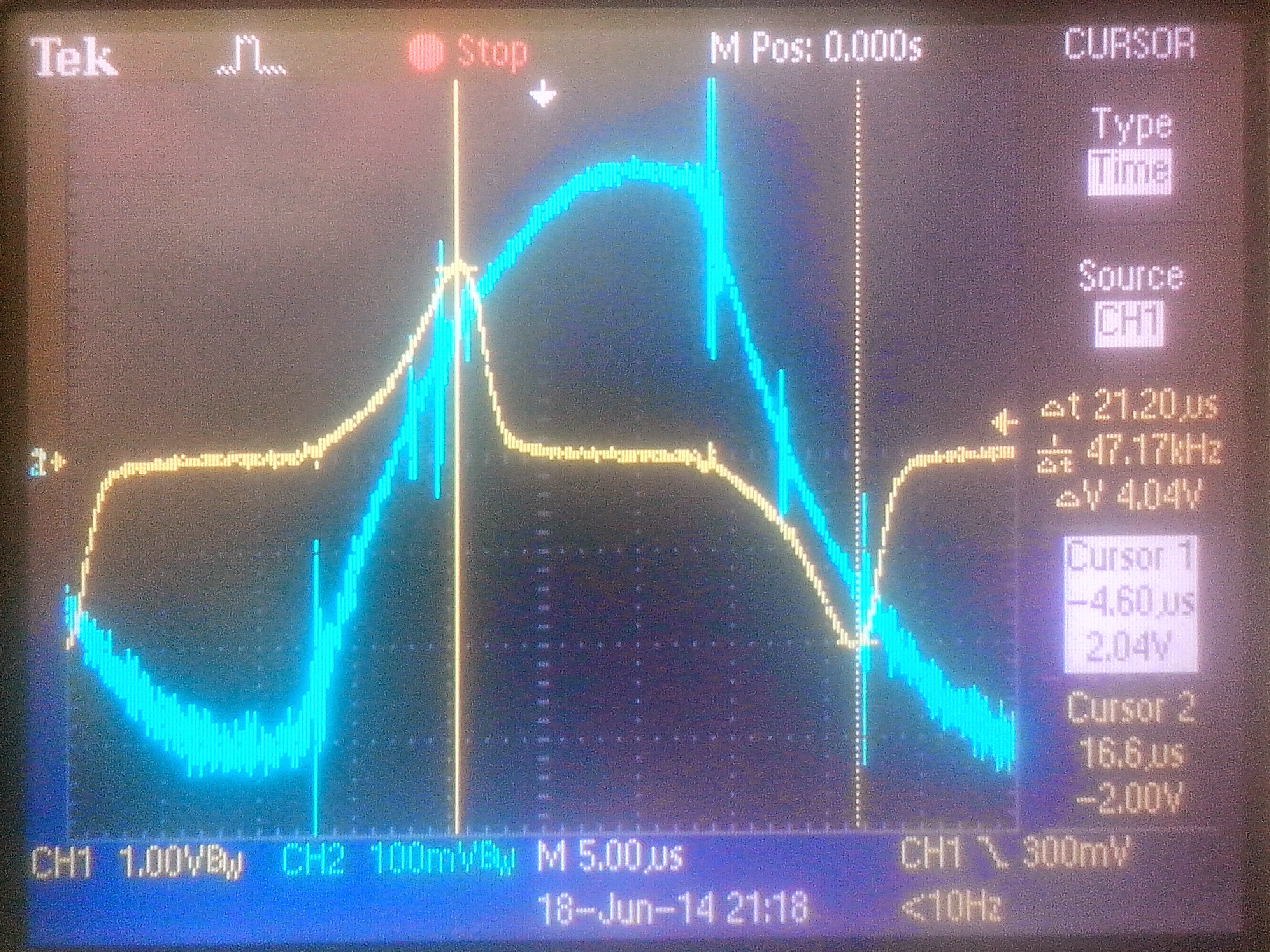

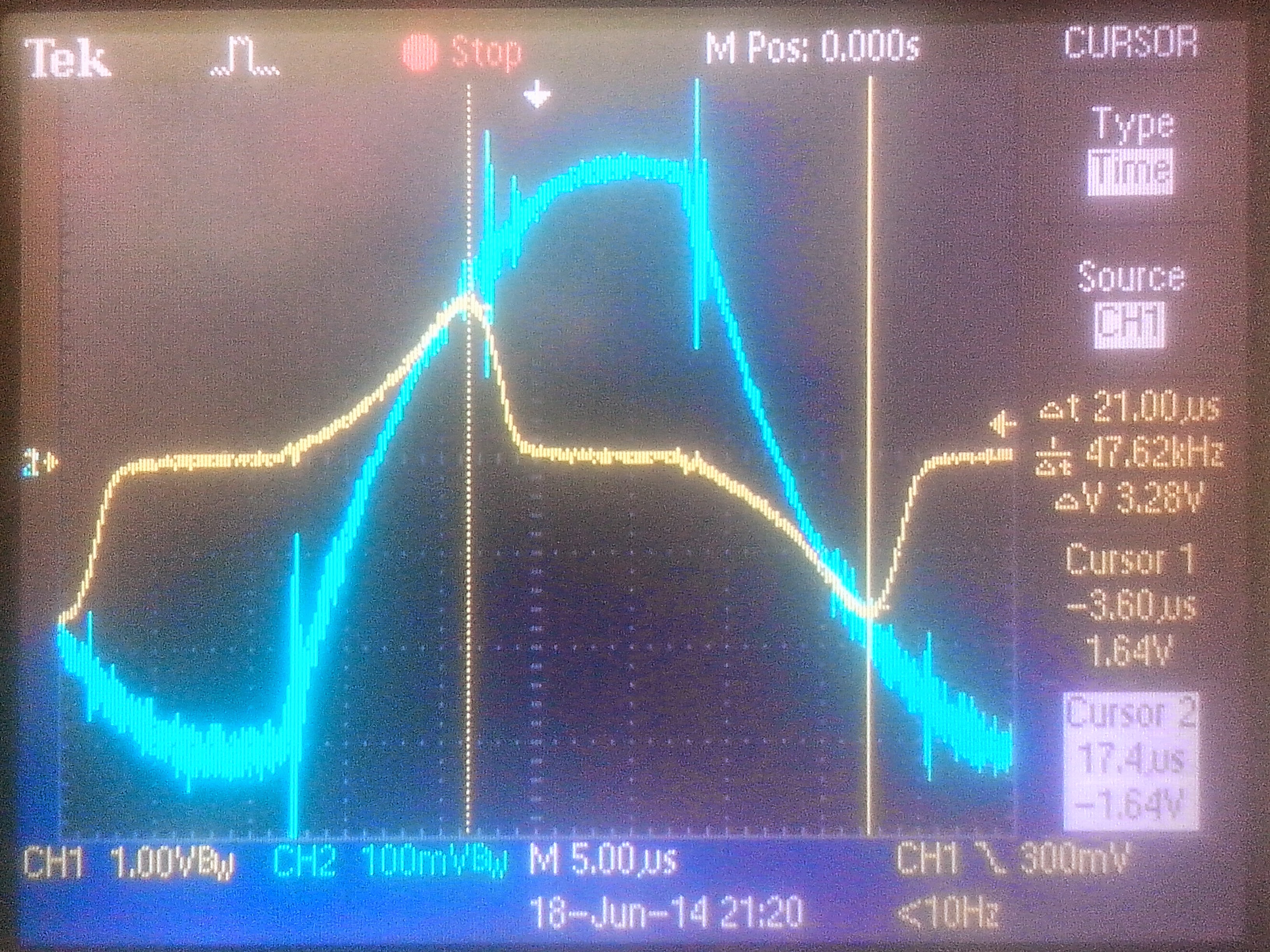

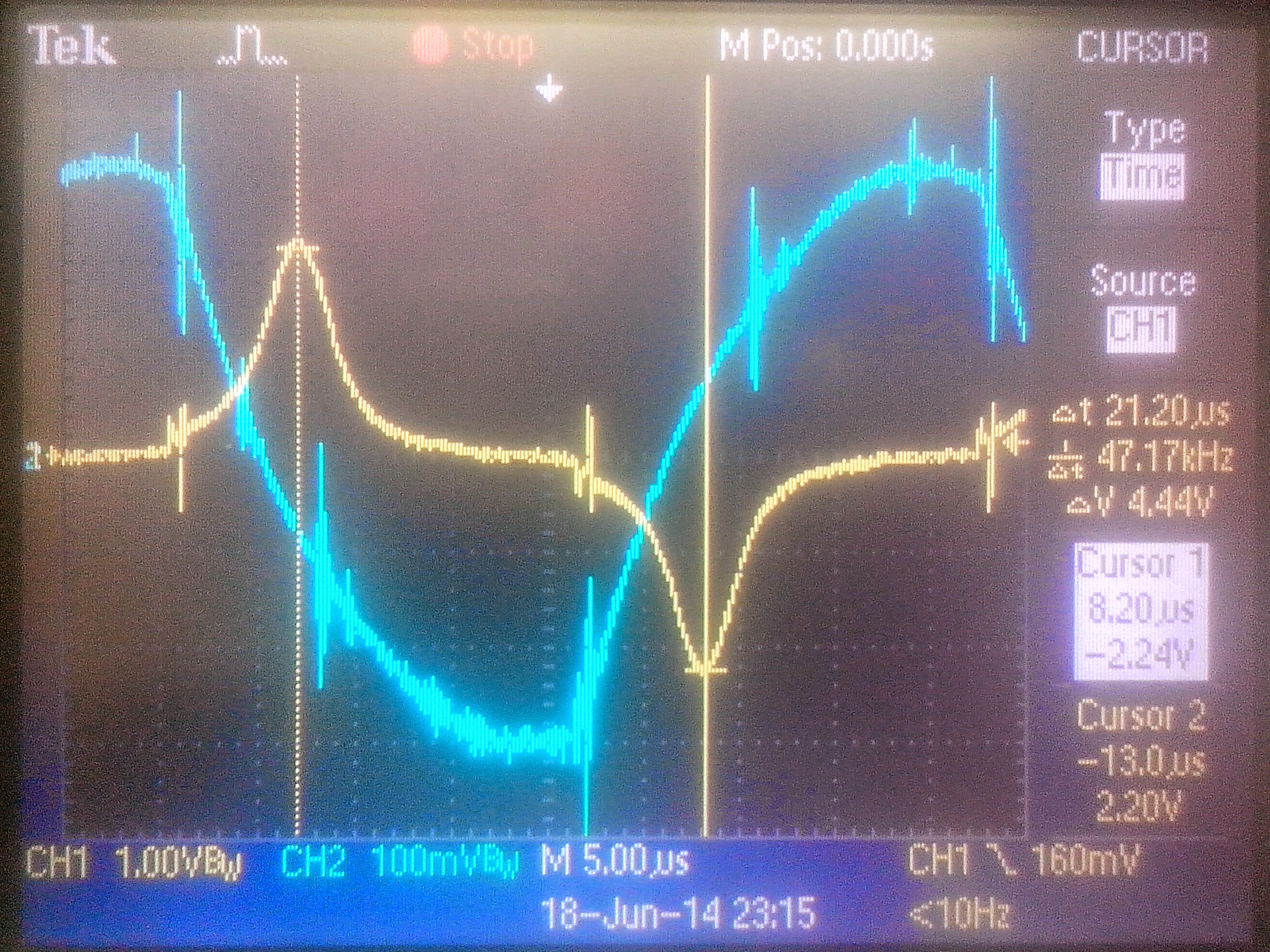

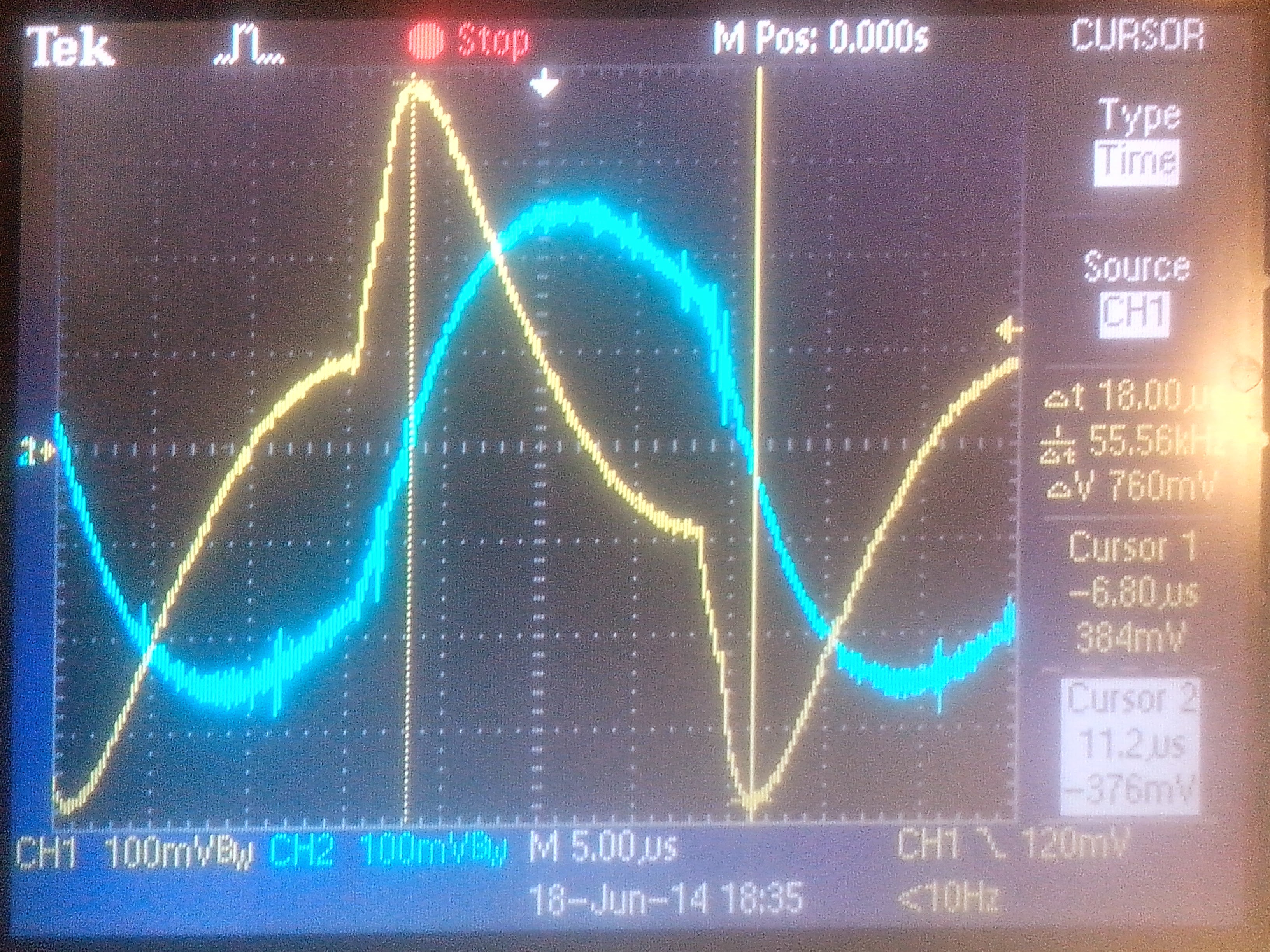

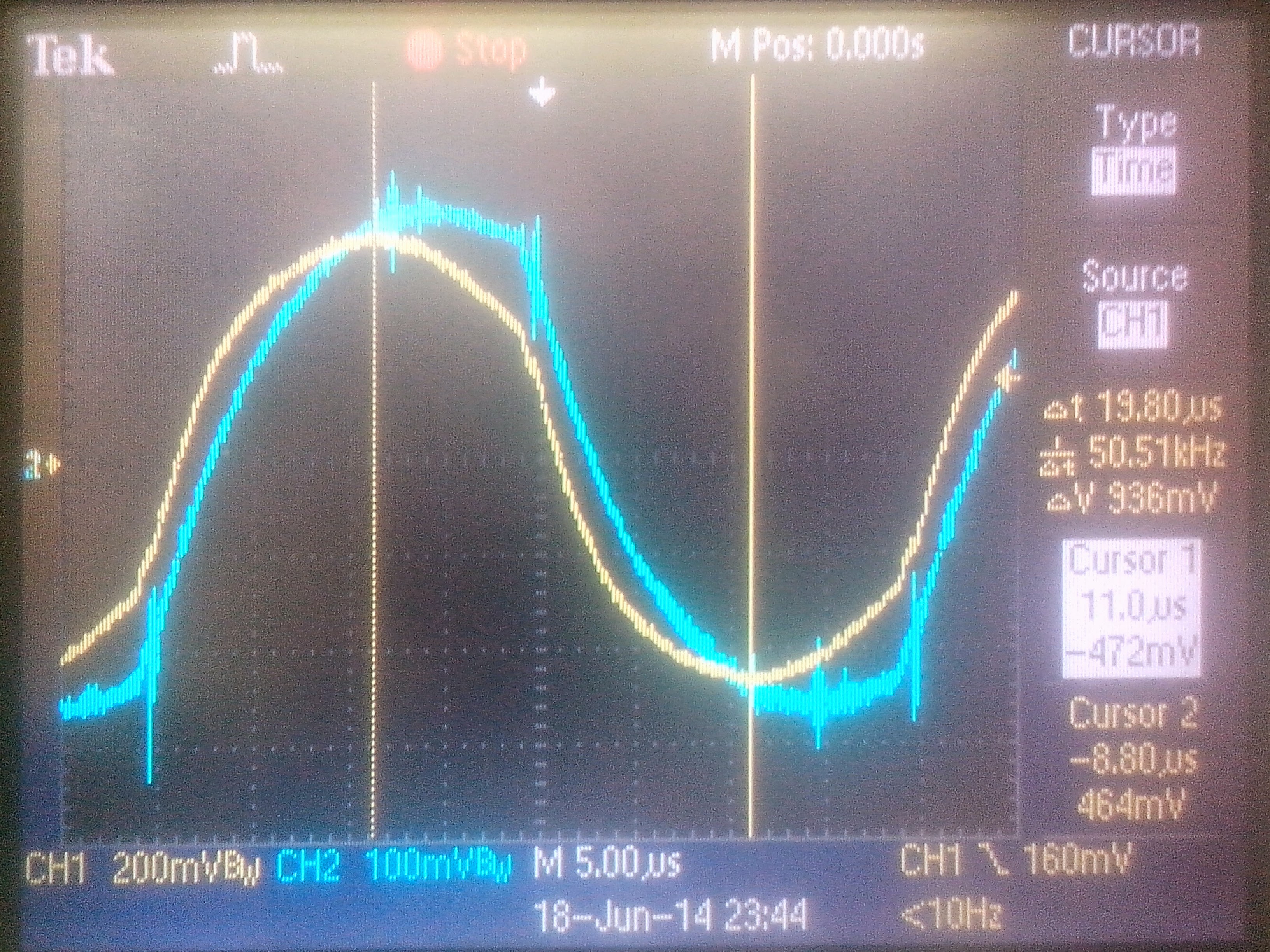

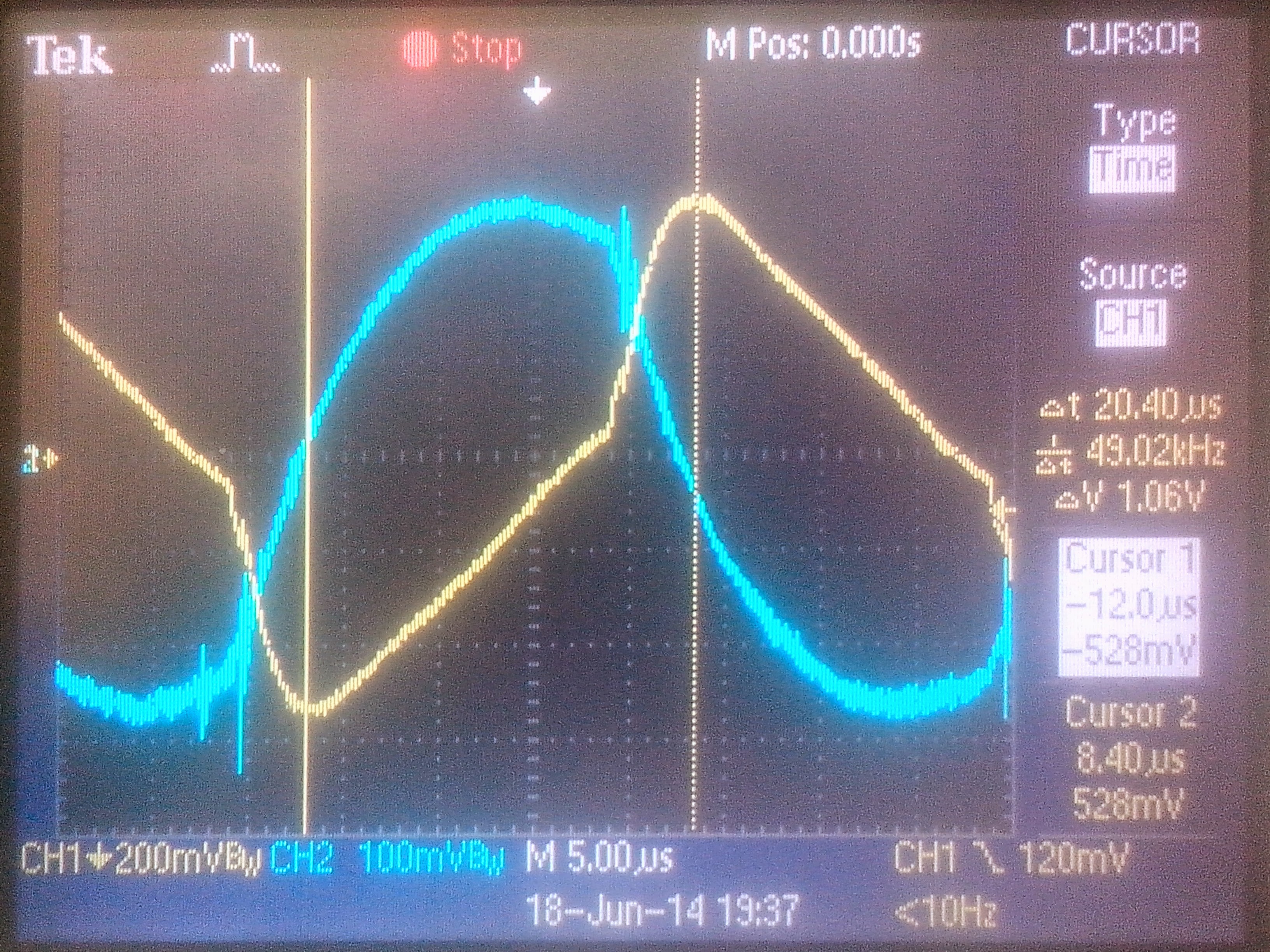

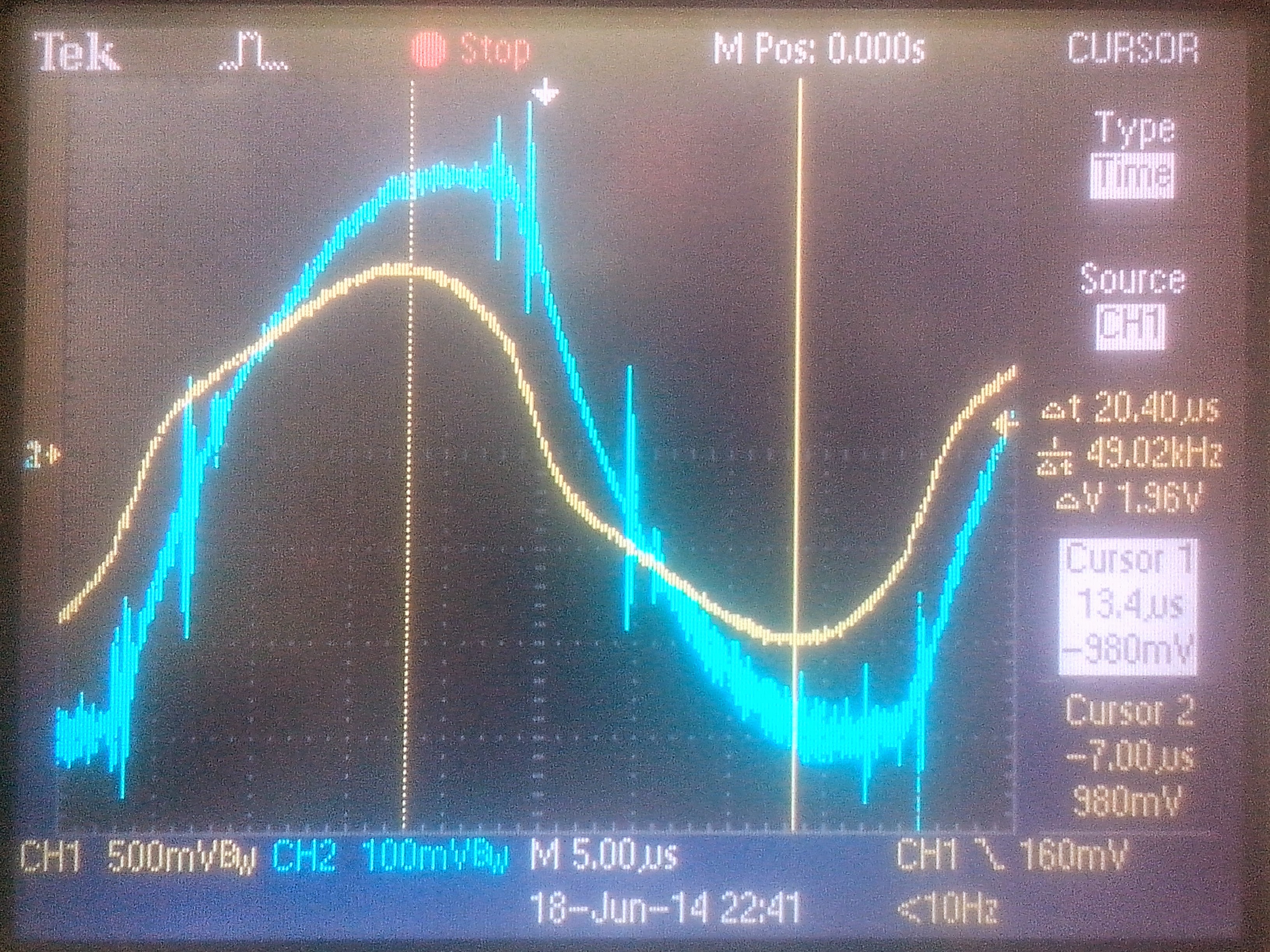

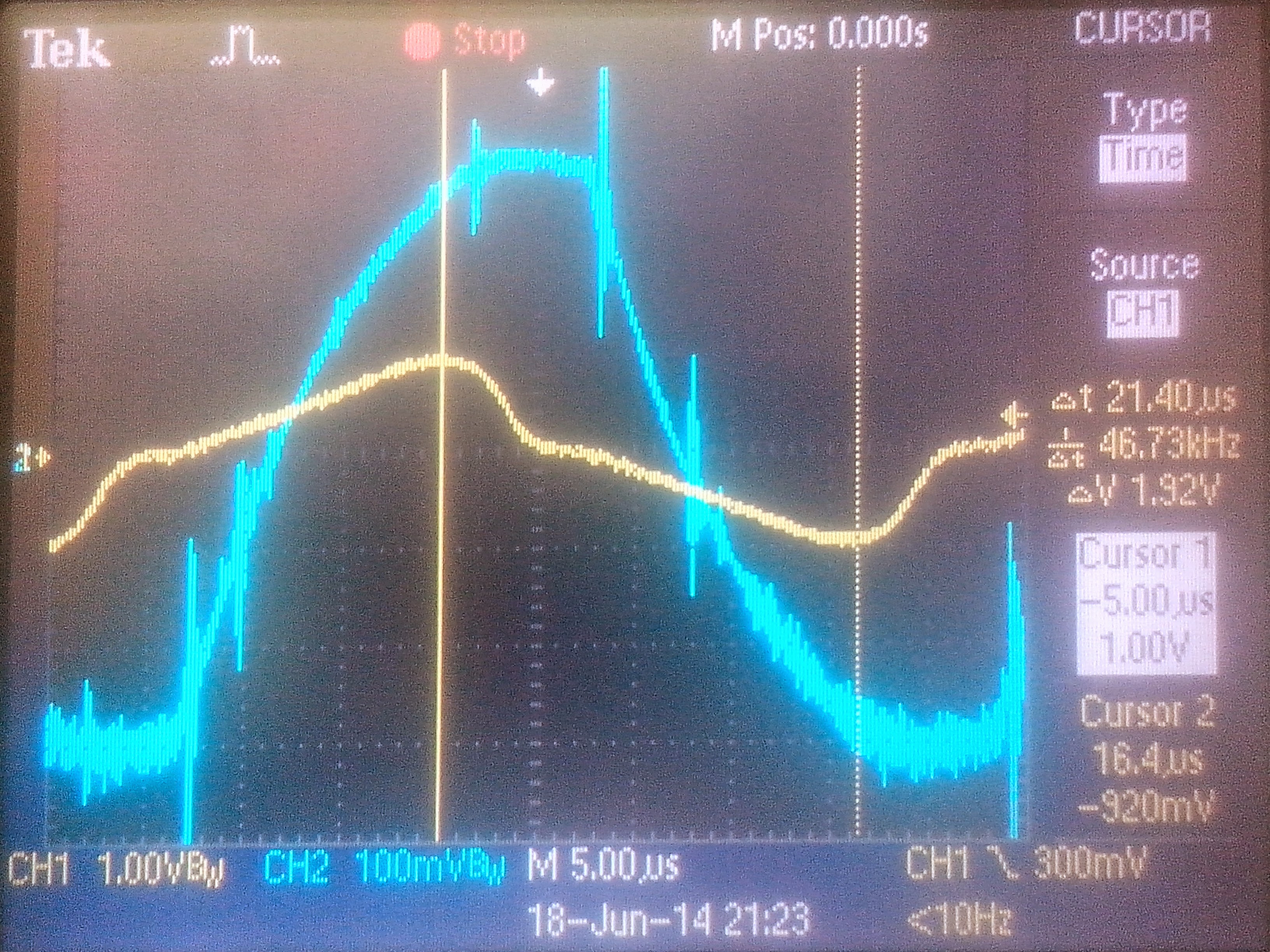

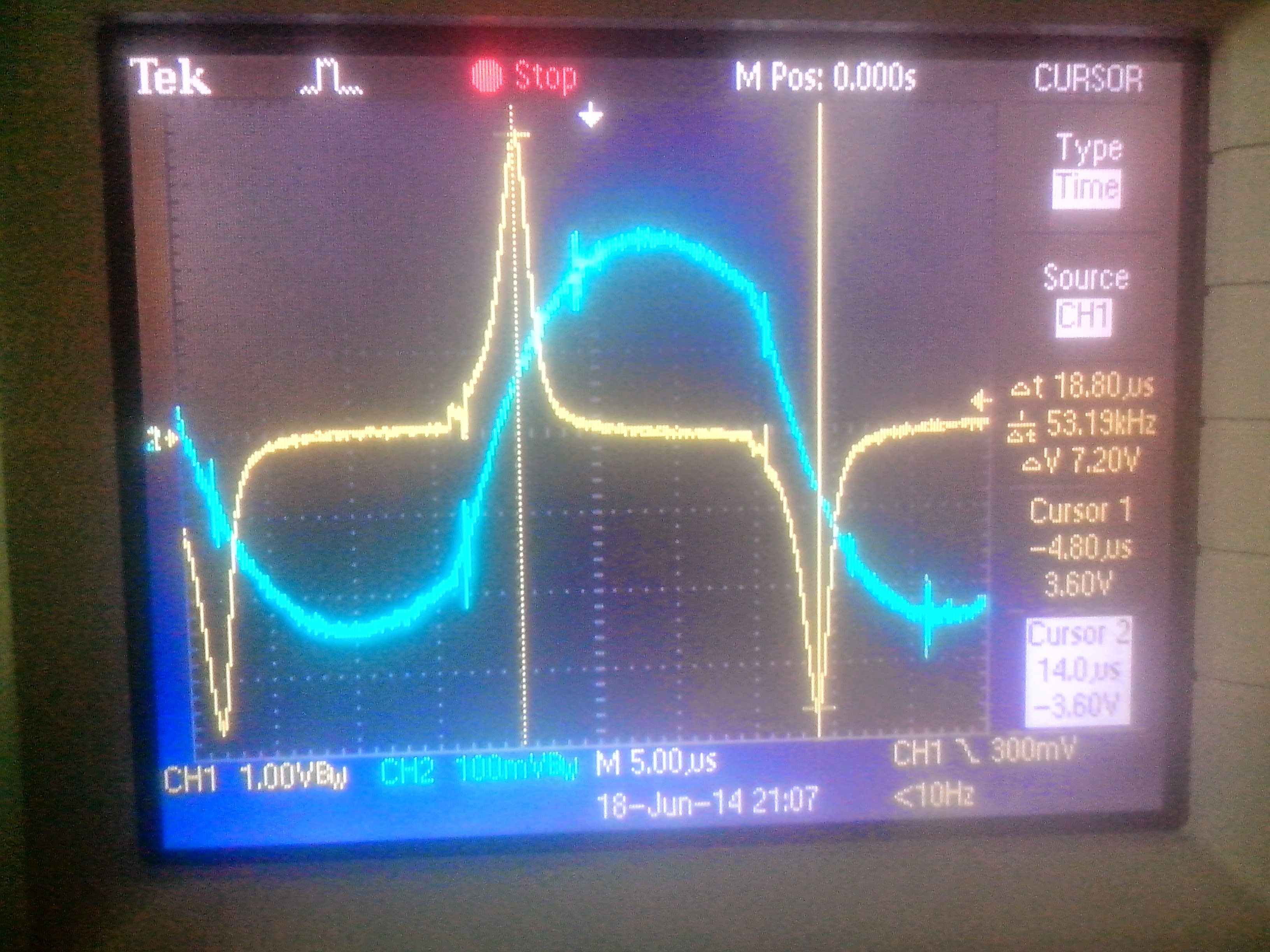

осциллограмма
амплитуда напряжения на вторичной обмотке, мВ	524	960	1260	1640	2020	2360	2760	3600
амплитуда тока на вторичной обмотке, мА	403	356	247	180	112	66	37	0
сдвиг фазы между током на первичной обмотке и напряжением на вторичной или форма кривой	повторяет di/dt  первичной обмотки с небольшим сдвигом	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода
ток насыщения кольца	нет	280	250	180	150	120	100	80

5. Кольцо от лампы 10.1x6x4.3.

сопротивление включенное во вторичную обмотку	1.3	2.7	5.1	9.1	18	36	open

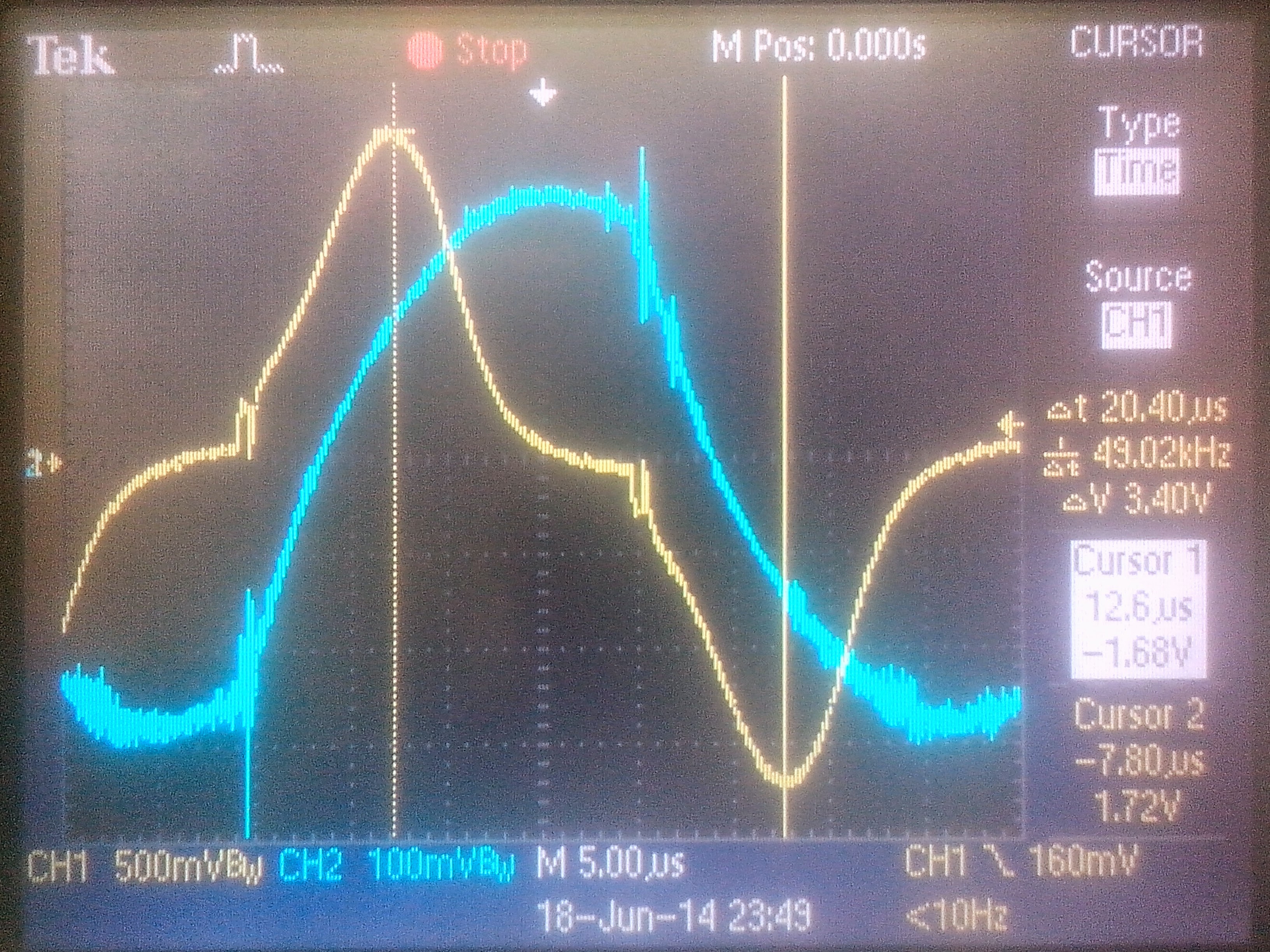

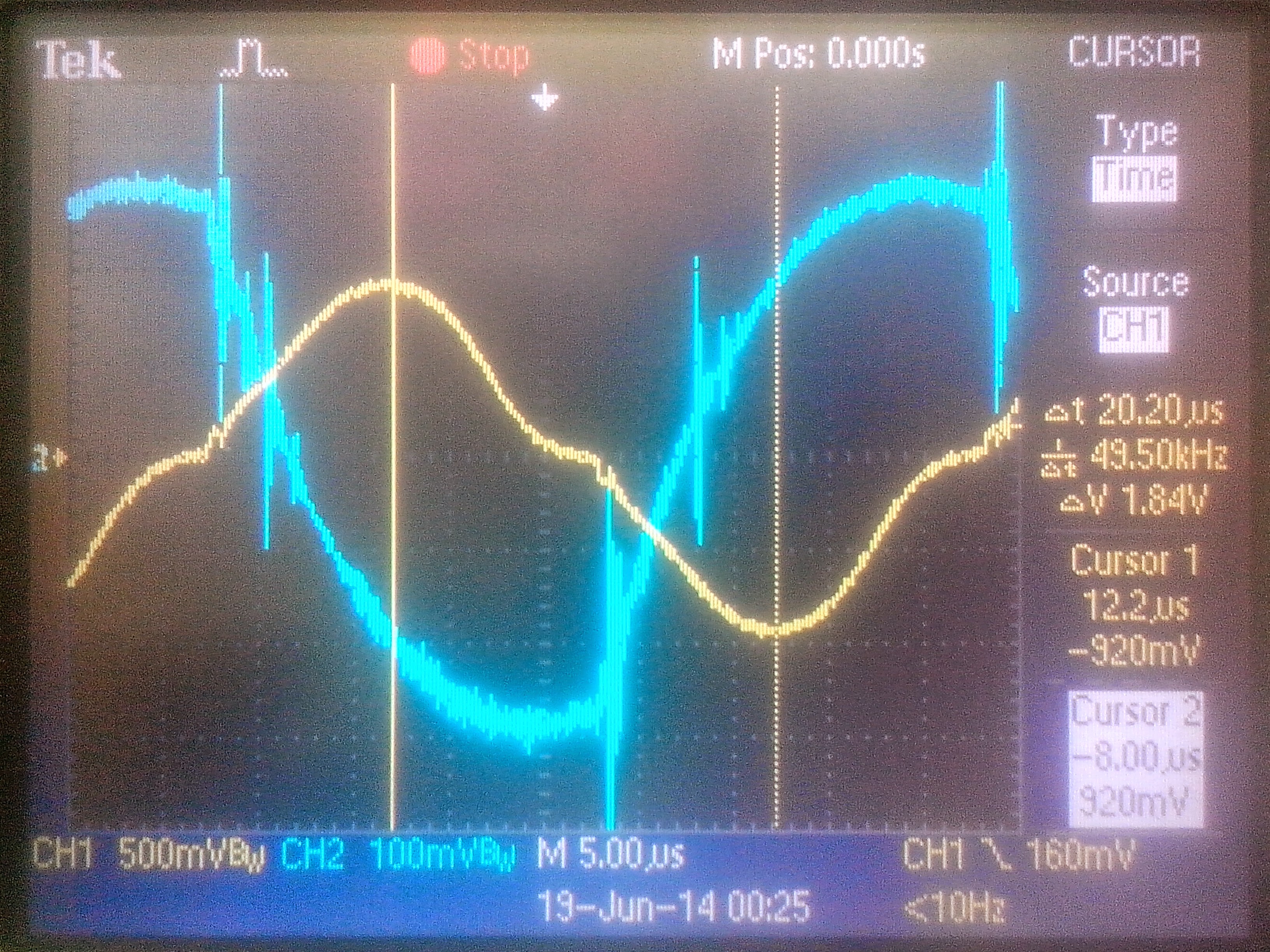

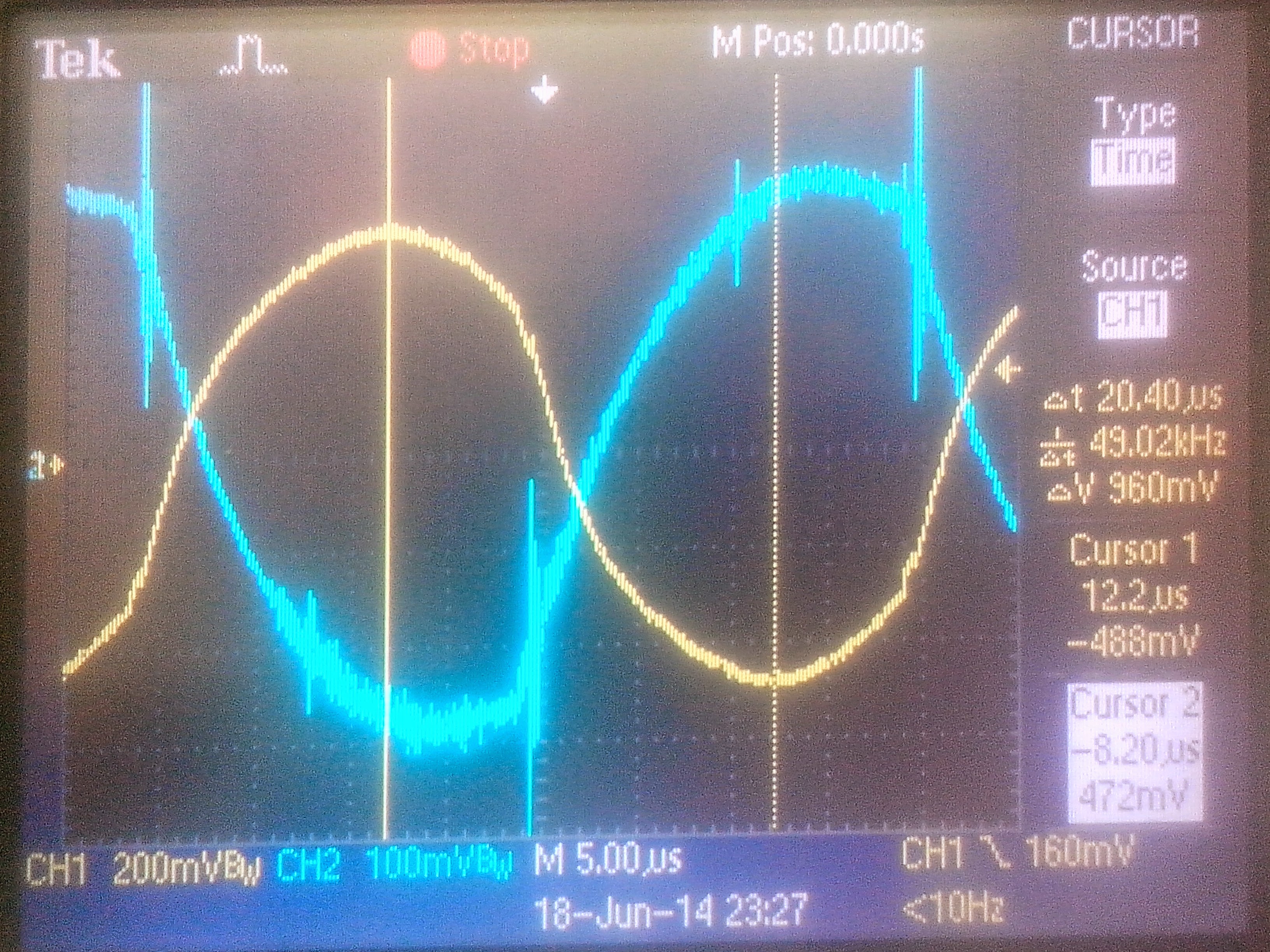

осциллограмма
амплитуда напряжения на вторичной обмотке, мВ	468	830	1160	1700	1910	2120	2280
амплитуда тока на вторичной обмотке, мА	360	307	227	187	106	59	0
сдвиг фазы между током на первичной обмотке и напряжением на вторичной или форма кривой	повторяет di/dt  первичной обмотки с небольшим сдвигом	повторяет di/dt  первичной обмотки с небольшим сдвигом	повторяет di/dt  первичной обмотки с небольшим сдвигом	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода
ток насыщения кольца	нет	нет	нет	150	100	80	80

6. Кольцо от лампы 9.1x5x4.1, зеленый цвет.

сопротивление включенное во вторичную обмотку	1.3	2.7	5.1	9.1	18	36	75	open

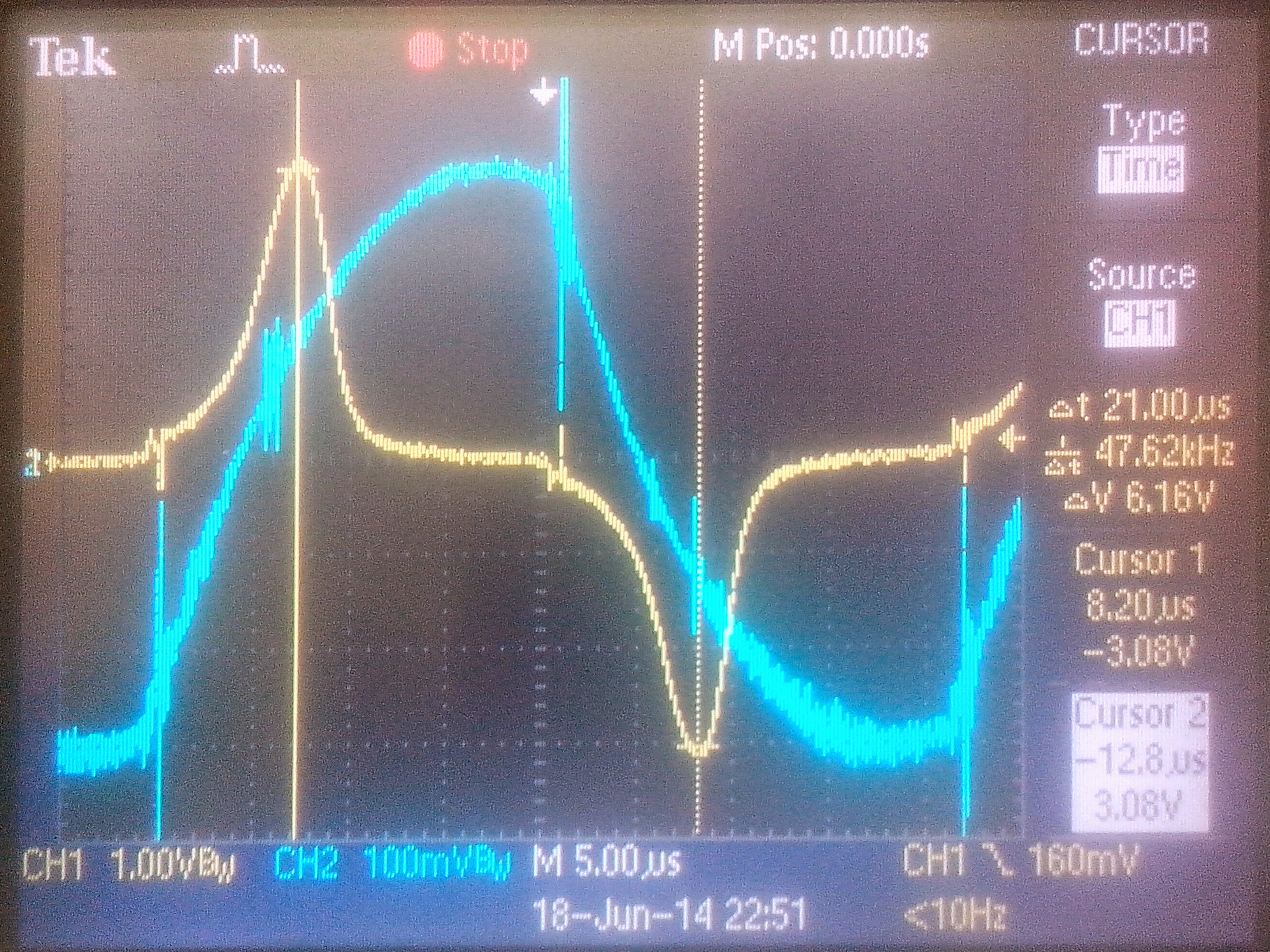

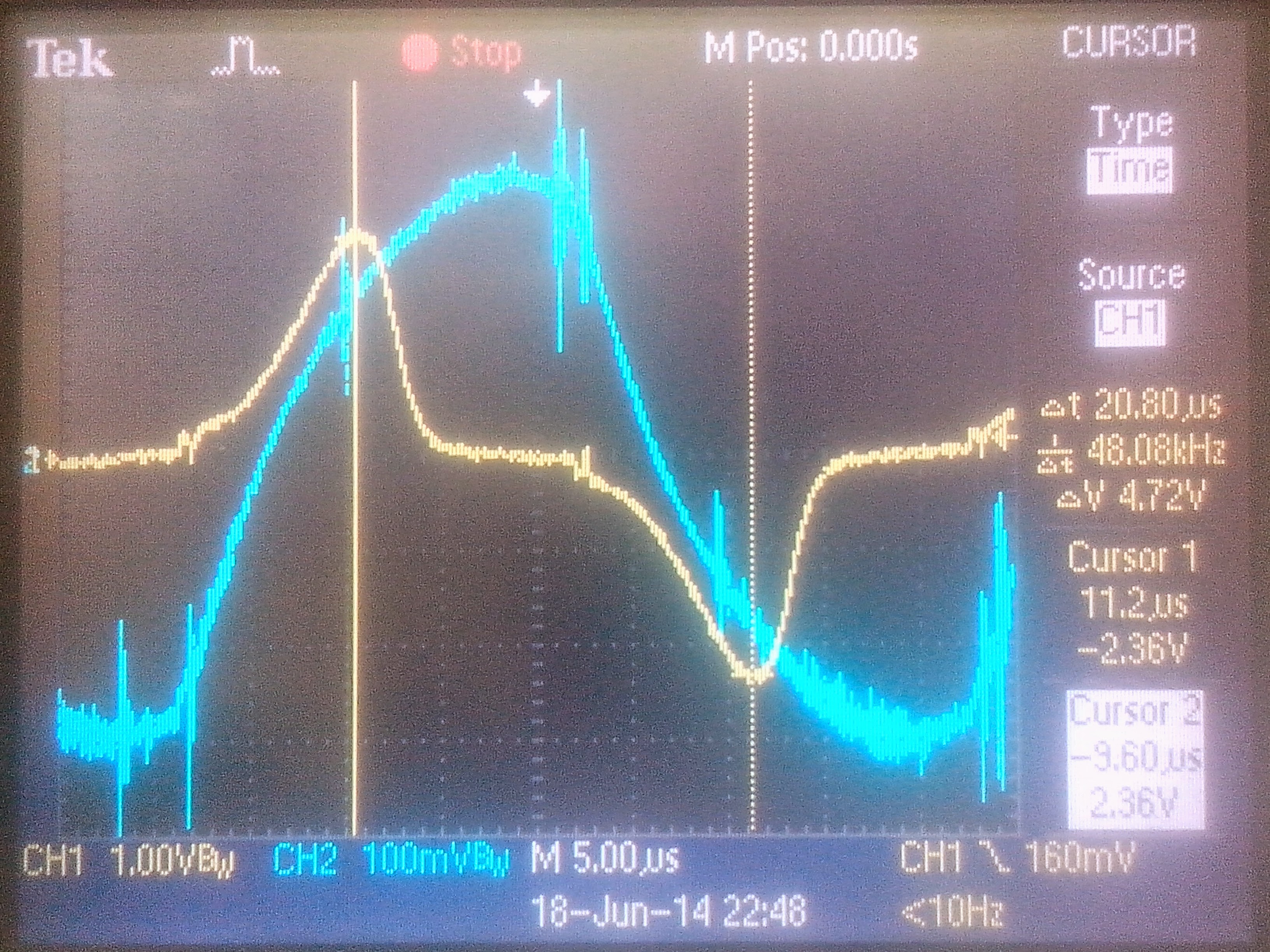

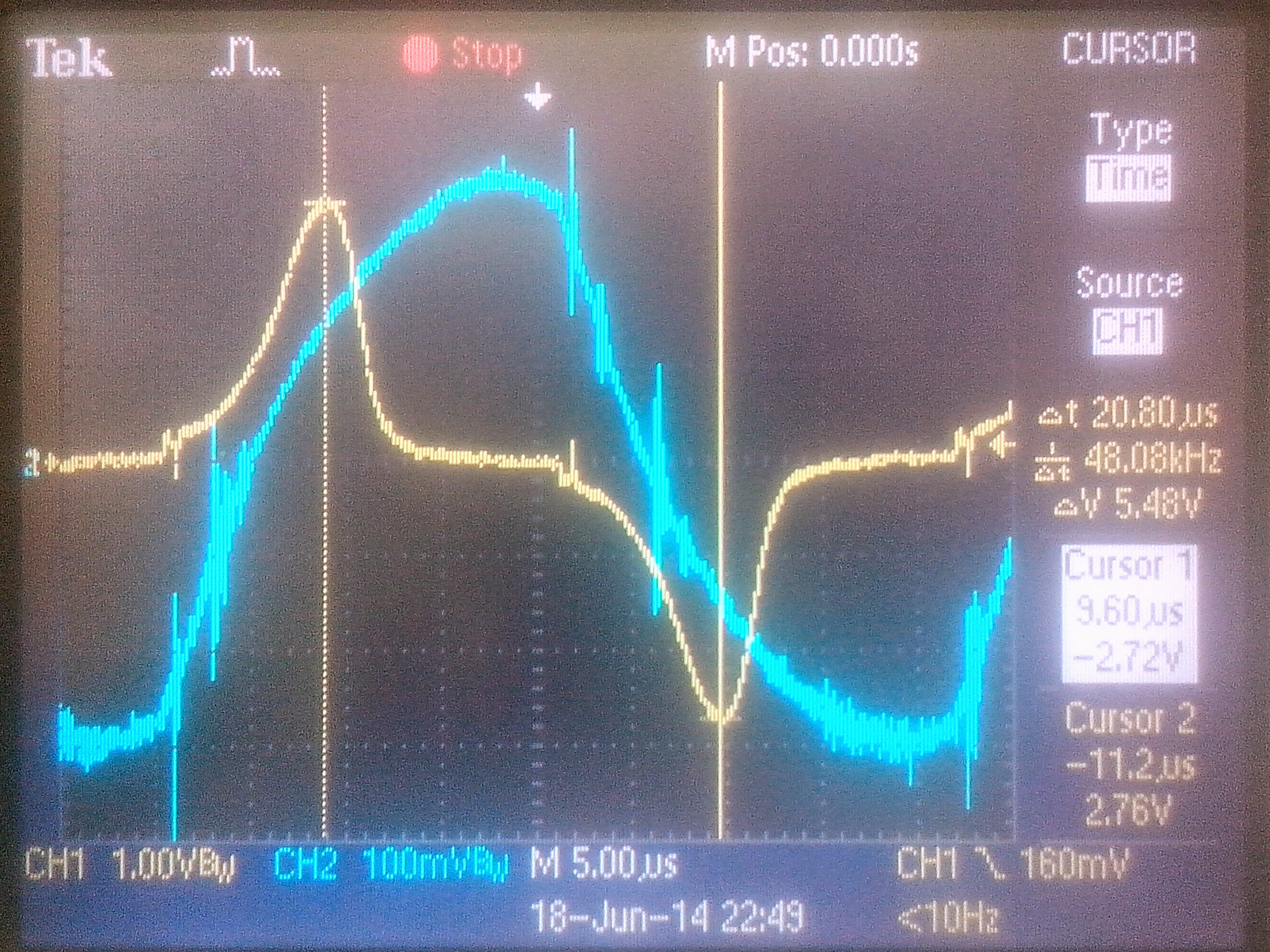

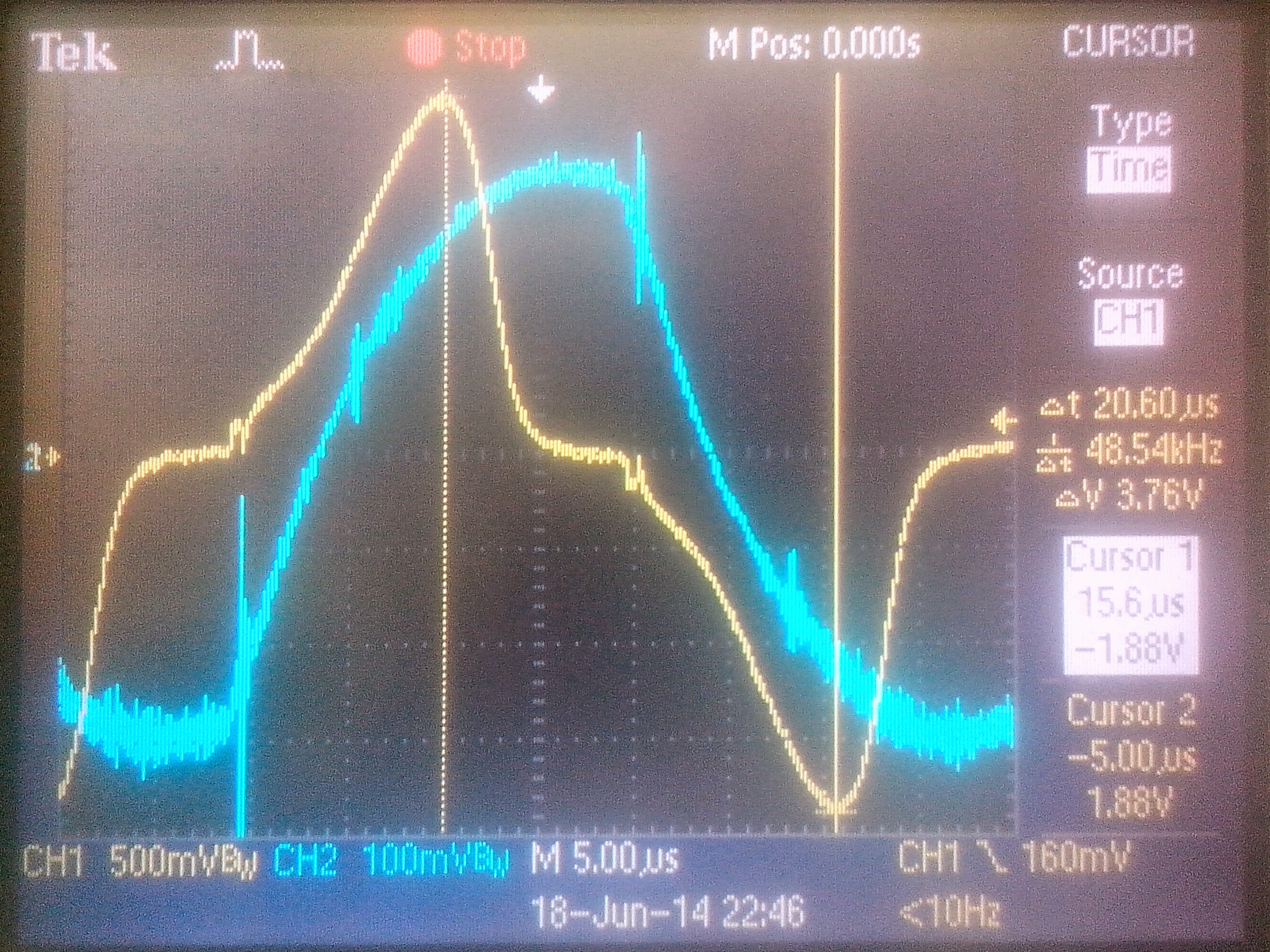

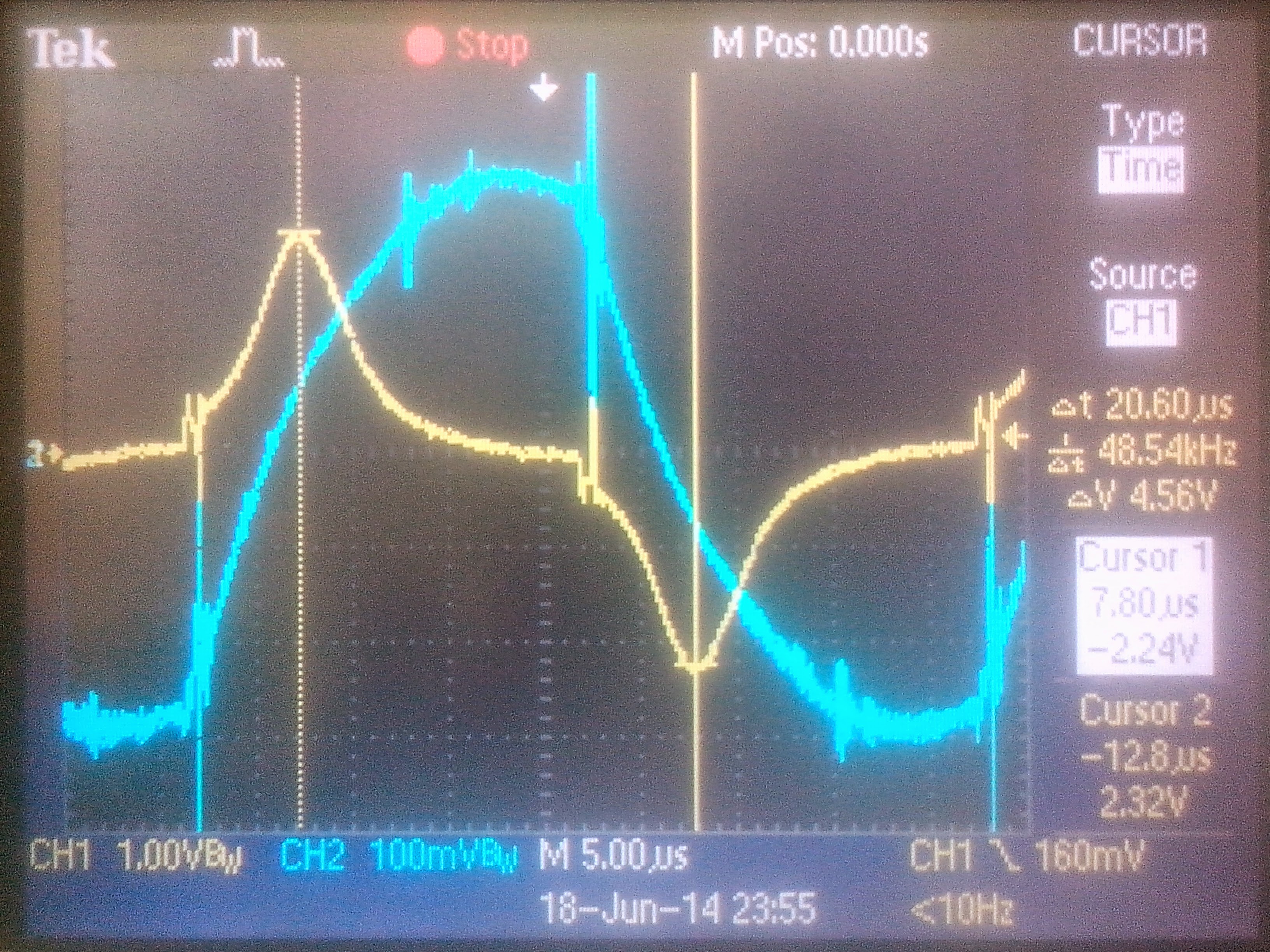

осциллограмма
амплитуда напряжения на вторичной обмотке, мВ	544	980	1420	1880	2360	2740	3080	3520
амплитуда тока на вторичной обмотке, мА	418	363	278	207	131	76	41	0
сдвиг фазы между током на первичной обмотке и напряжением на вторичной или форма кривой	повторяет di/dt  первичной обмотки	повторяет di/dt  первичной обмотки с небольшим сдвигом	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода
ток насыщения кольца	нет	нет	280	220	180	160	160	100

7. Кольцо от лампы 9.2x4.7x3.3, синий цвет.

сопротивление включенное во вторичную обмотку	1.3	2.7	5.1	9.1	18	36	75	open

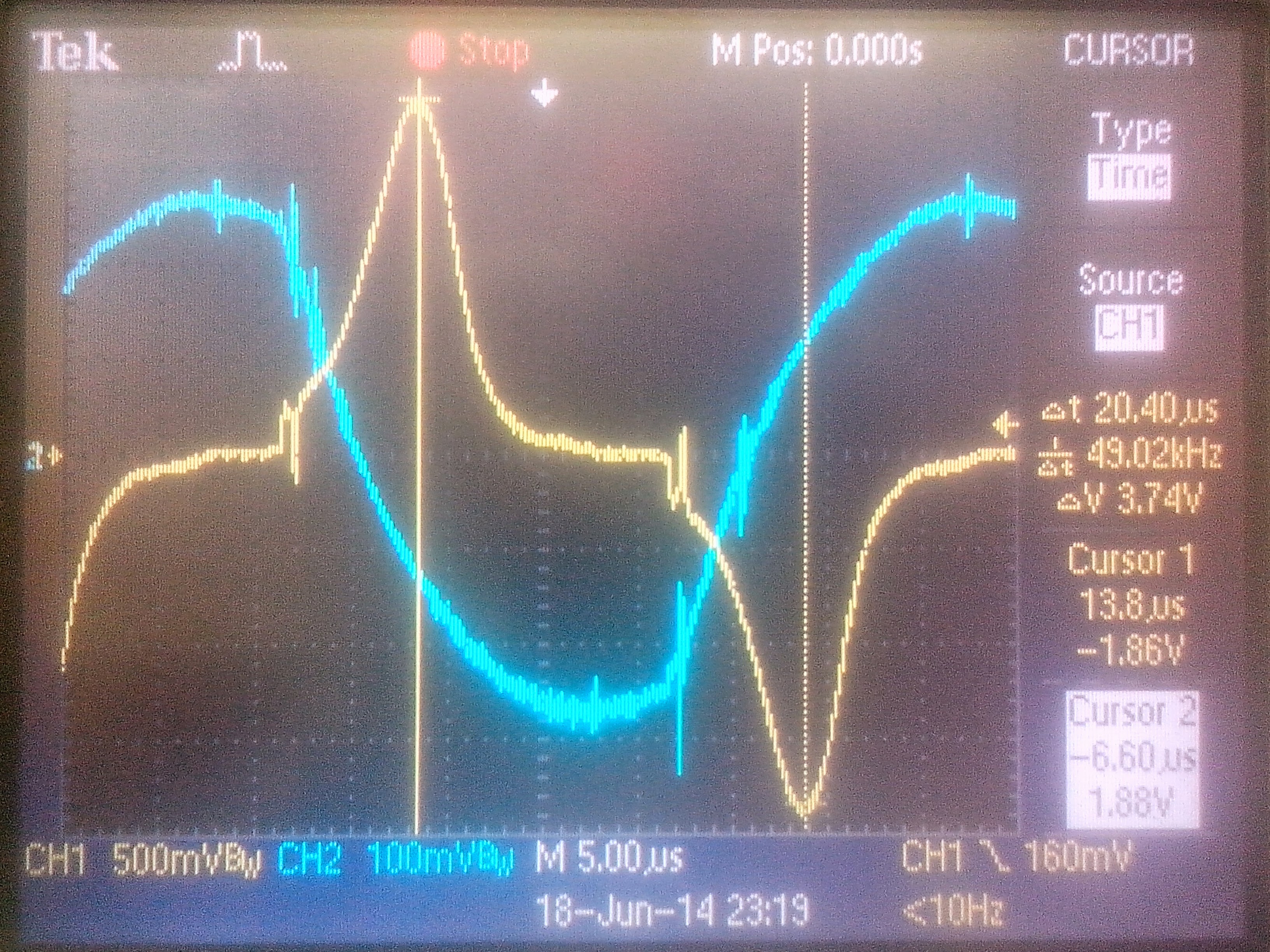

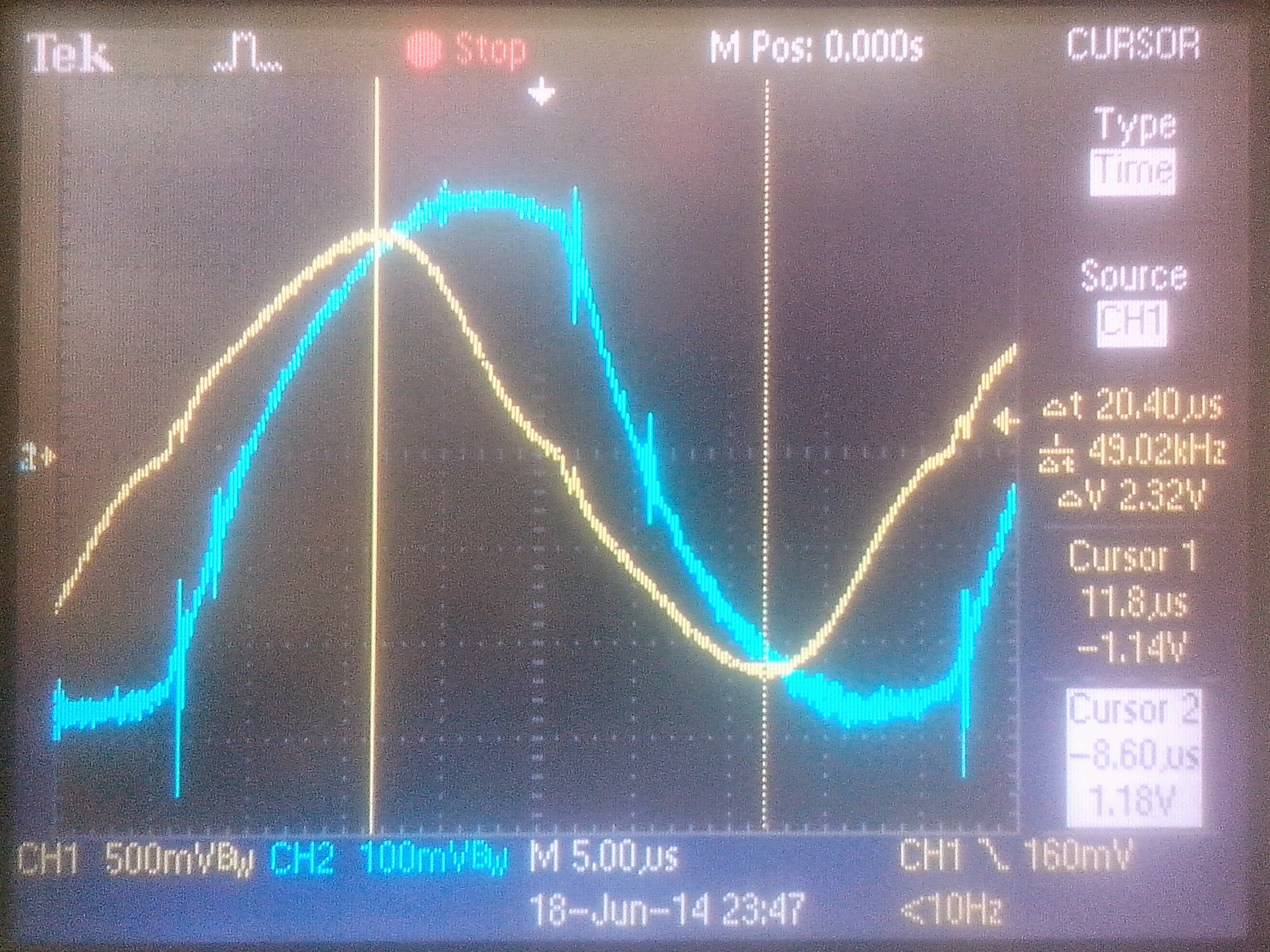

осциллограмма
амплитуда напряжения на вторичной обмотке, мВ	480	830	1140	1370	1650	1870	2040	2220
амплитуда тока на вторичной обмотке, мА	370	307	223	150	92	52	27	0
сдвиг фазы между током на первичной обмотке и напряжением на вторичной или форма кривой	повторяет di/dt  первичной обмотки с небольшим сдвигом	повторяет di/dt  первичной обмотки с небольшим сдвигом	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода
ток насыщения кольца	нет	нет	280	200	170	140	100	80

8. Кольцо от лампы 10x5.7x4.2, зеленый цвет.

сопротивление включенное во вторичную обмотку	1.3	2.7	5.1	9.1	18	36	75	open

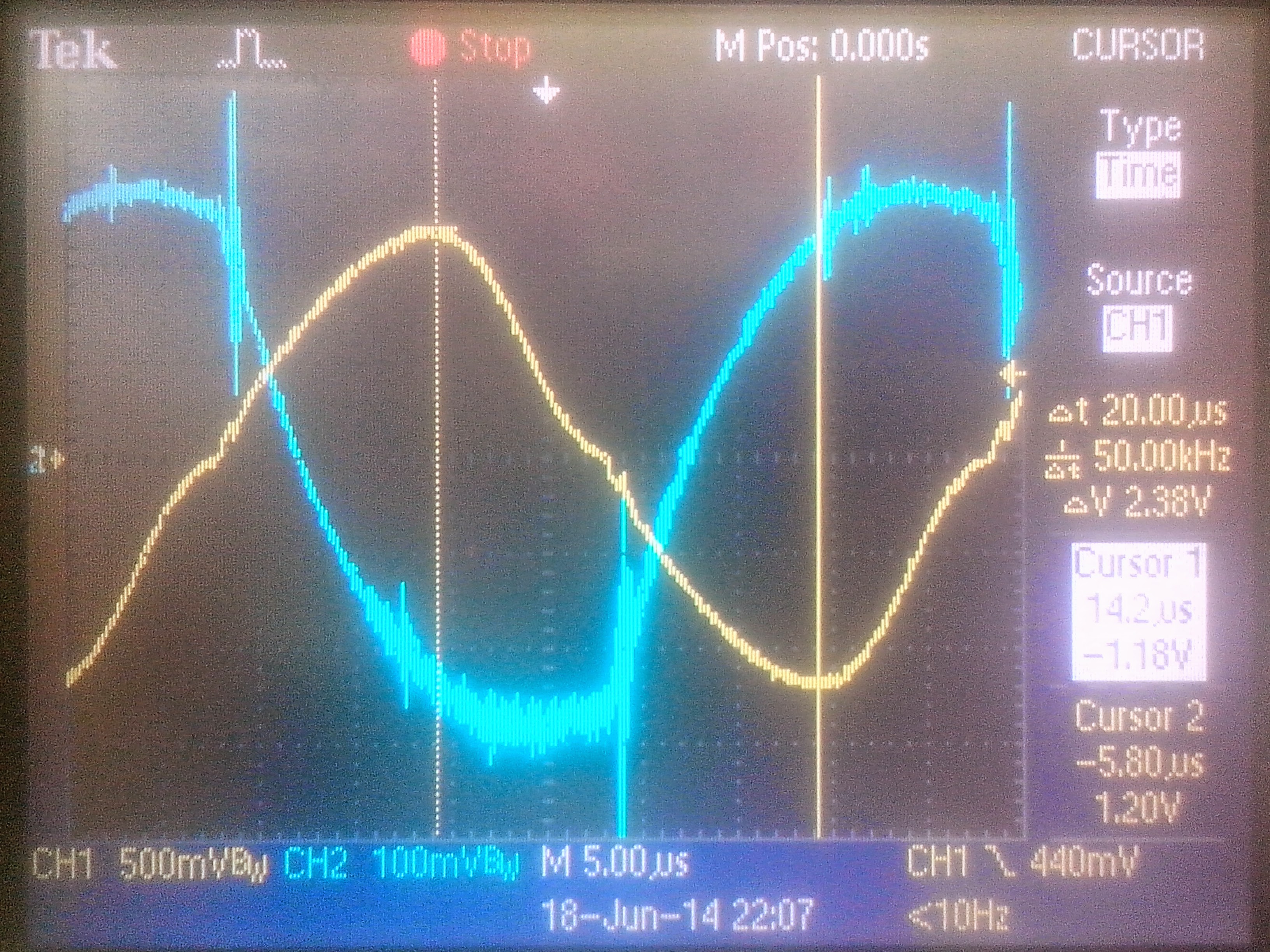

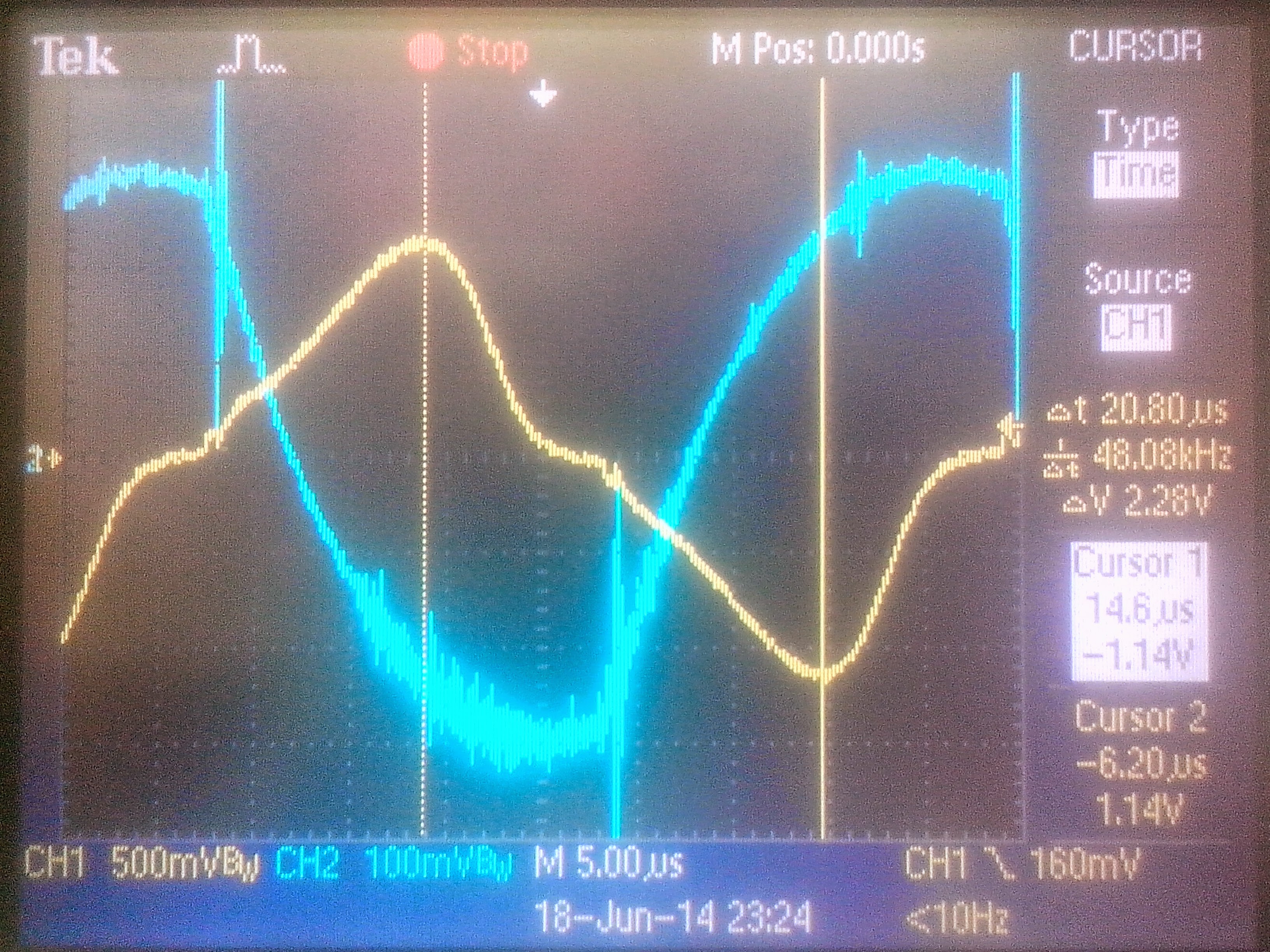

осциллограмма
амплитуда напряжения на вторичной обмотке, мВ	510	800	1190	1470	1770	1980	2240	2400
амплитуда тока на вторичной обмотке, мА	392	296	223	162	98	55	30	0
сдвиг фазы между током на первичной обмотке и напряжением на вторичной или форма кривой	повторяет di/dt  первичной обмотки с небольшим сдвигом	повторяет di/dt  первичной обмотки с небольшим сдвигом	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода
ток насыщения кольца	нет	нет	260	220	180	130	120	80

Насыщается при токе

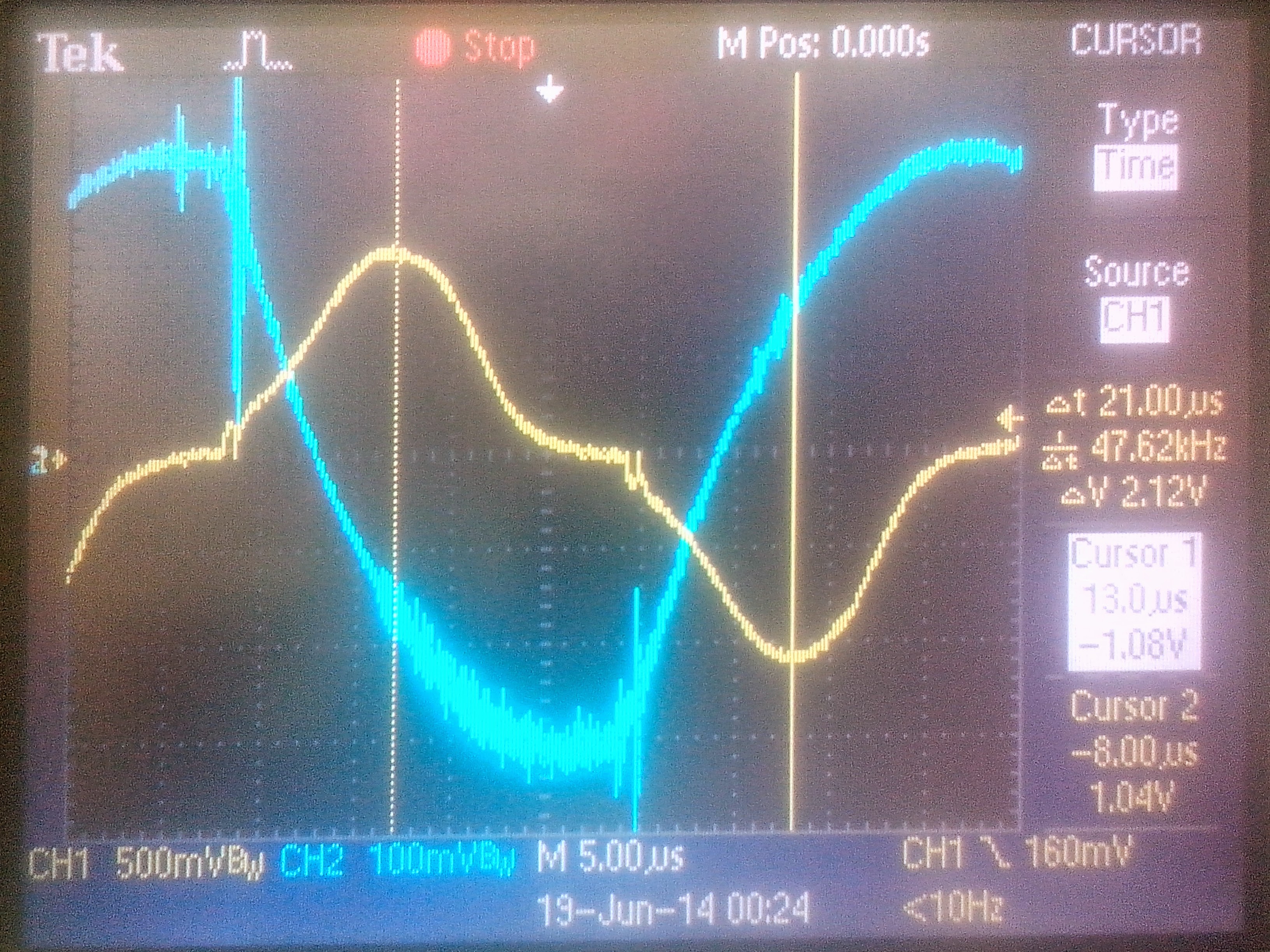

9. Кольцо от лампы 10x6x3

сопротивление включенное во вторичную обмотку	1.3	2.7	5.1	9.1	18	36	75	open
осциллограмма
амплитуда напряжения на вторичной обмотке, мВ	456	695	920	1060	1210	1310	1420	1440
амплитуда тока на вторичной обмотке, мА	350	257	180	116	67	37	19	0
сдвиг фазы между током на первичной обмотке и напряжением на вторичной или форма кривой	повторяет di/dt  первичной обмотки с небольшим запаздыванием	повторяет di/dt  первичной обмотки с небольшим запаздыванием	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода	повторяет di/dt  первичной обмотки с небольшим сдвигом до насыщения магнитопровода
ток насыщения кольца	нет	нет	200	180	100	80	60	50

Выводы.

• Магнитопровод большинства ламп насыщается при 80мА/5 витков без нагрузки.
• Ток насыщения увеличивается при уменьшении сопротивления включенного во вторичную цепь.
• Напряжение на вторичной обмотке невозможно получить больше 3В - дальше насыщается сердечник - поэтому встречные диоды необязательны, ибо допустимый уровень обратного напряжения база-эмитер около 7В. Хотя они могут помогать размагничивать сердечник - увеличивать ток насыщения трансформатора.
• В идеальном трансформаторе (большое ферритовое кольцо) без насыщения, при высоких значениях сопротивления нагрузки, напряжение на вторичной обмотке соответствует di/dt первичной.
• В трансформаторе без насыщения, при низких значениях сопротивления нагрузки, напряжение на вторичной обмотке отстает от тока на первичной на небольшой угол из-за действия индуктивности рассеивания.
• При работе с реальным кольцом от КЛЛ и отсутствии насыщения магнитопровода, напряжение на вторичной обмотке отстает от тока на первичной на небольшой угол из-за низкого значения сопротивления нагрузки вызванного необходимостю размагничивать кольцо.
• При работе с реальным кольцом от КЛЛ и выраженным насыщением магнитопровода, ток во вторичной цепи имеет вид импульсов вблизи пересечения нуля током первичной обмотки.
