Ю.Н. Давиденко из Луганска, в скоих трудах, распространяет миф о трансформаторе тока с насыщающимся сердечником в компактных люминисцентных лампах.


А теоретик с http://www.overclockers.ru/ идет еще дальше: пишет об особых магнитных свойствах магнитопровода кольца положительной обратной связи КЛЛ.
Я раньше этому бреду верил, но исследование свойств магнитопровода и КЛЛ показало, что эта теория не состоятельна. В реальности этот трансформатор работает в линейном режиме, ибо от числа витков первичной обмотки не зависит сила тока и частота, хотя согласно этой теории ток должен увеличиваться, а частота уменьшатся при отмотки от кольца с первички.
Осциллограммы напряжения на резисторе 1.5 Ом, включенного последовательно с дросселем.

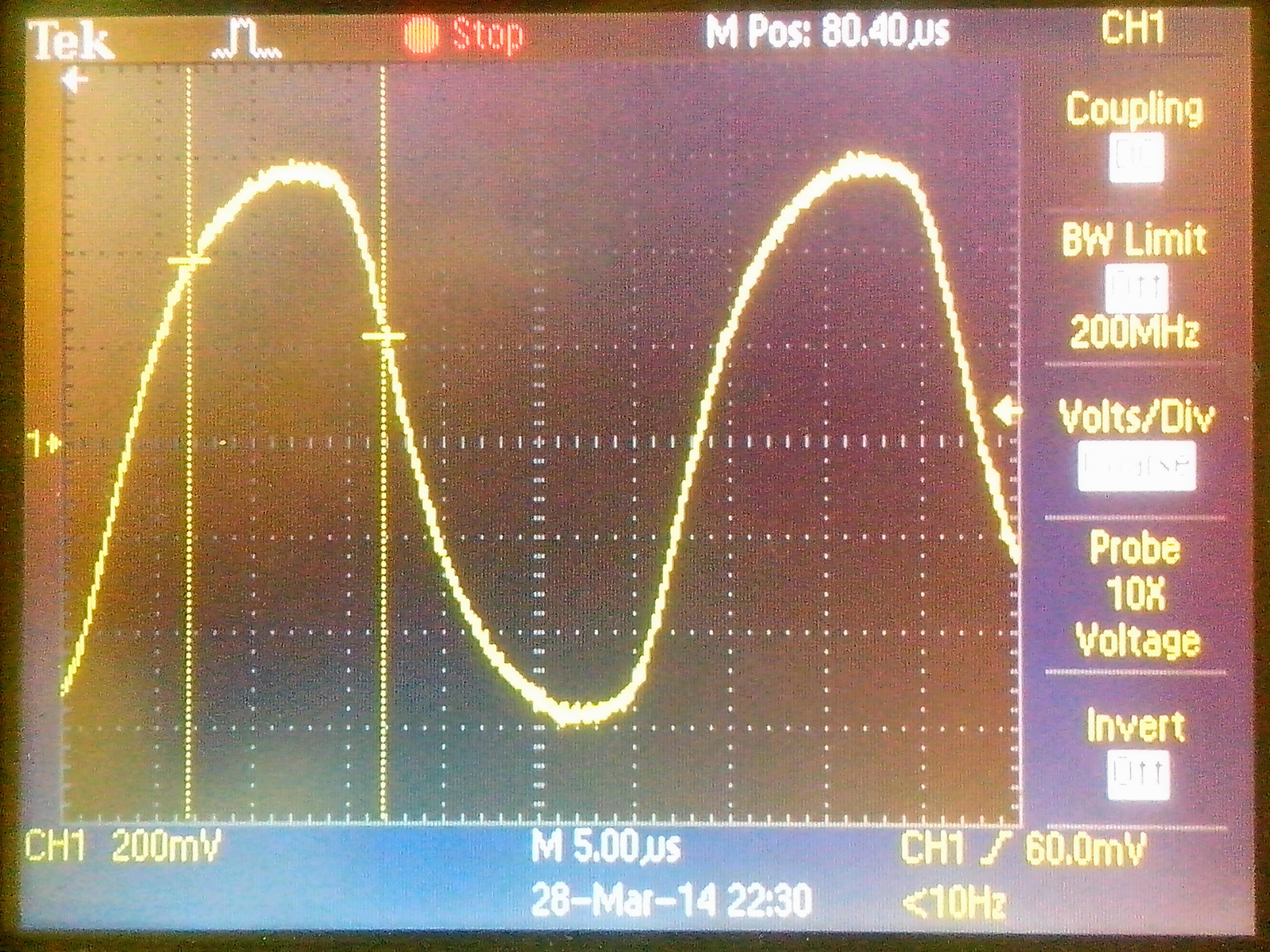

1. Отмотон один виток от первичной обмотки.

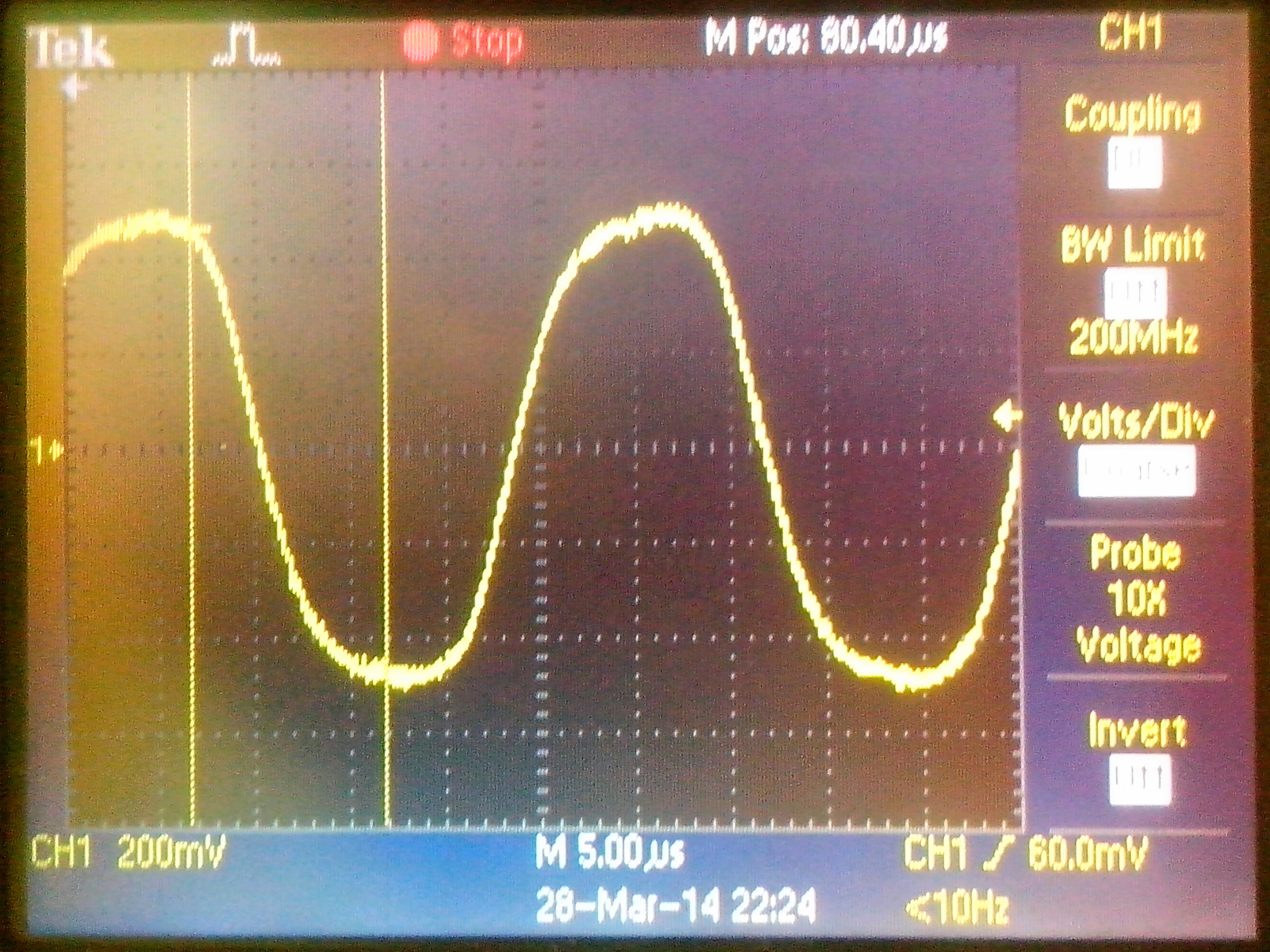

Отмотал 2 витка от первичной обмотки.

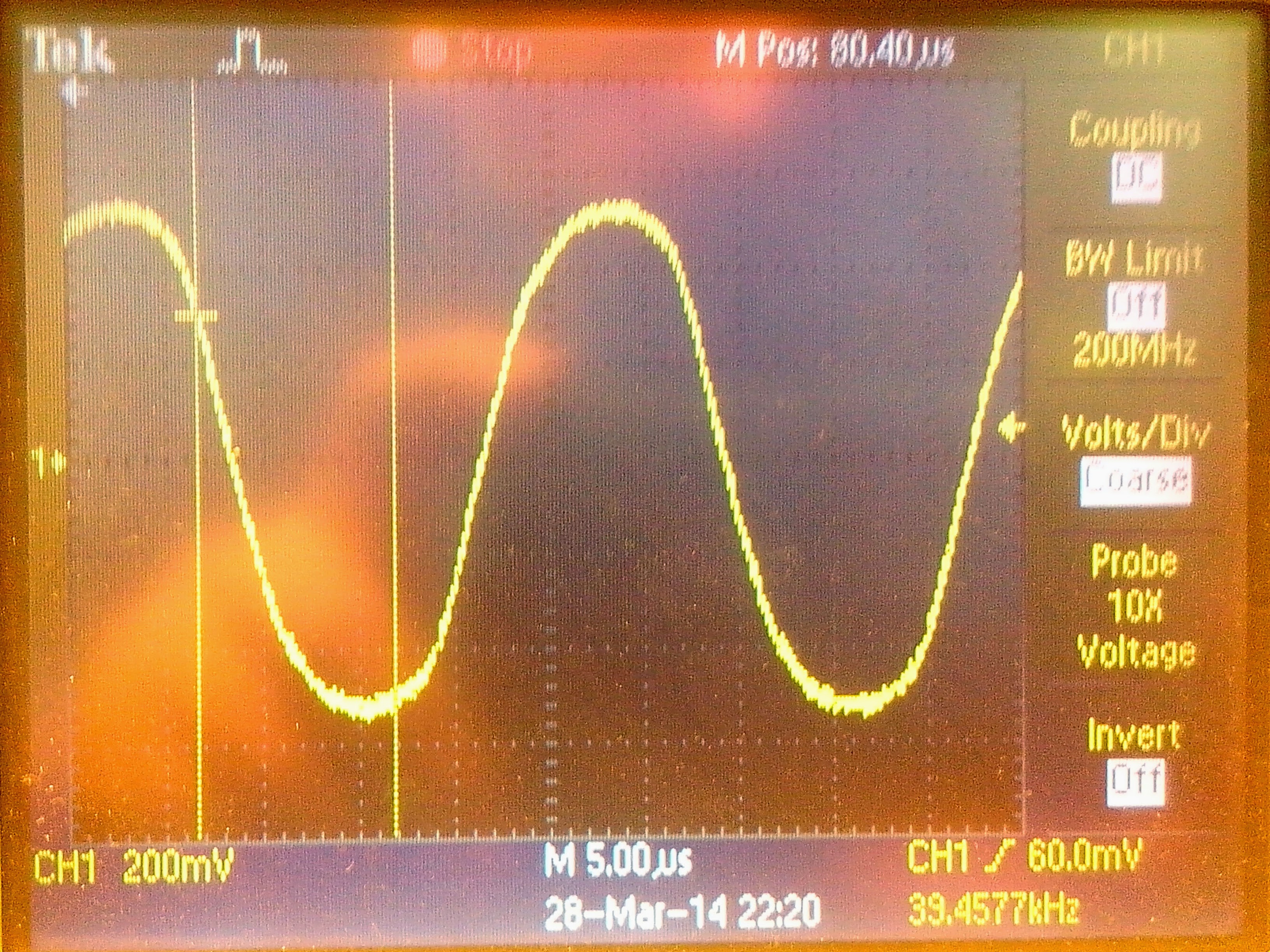

Отмотал три витка от первички.

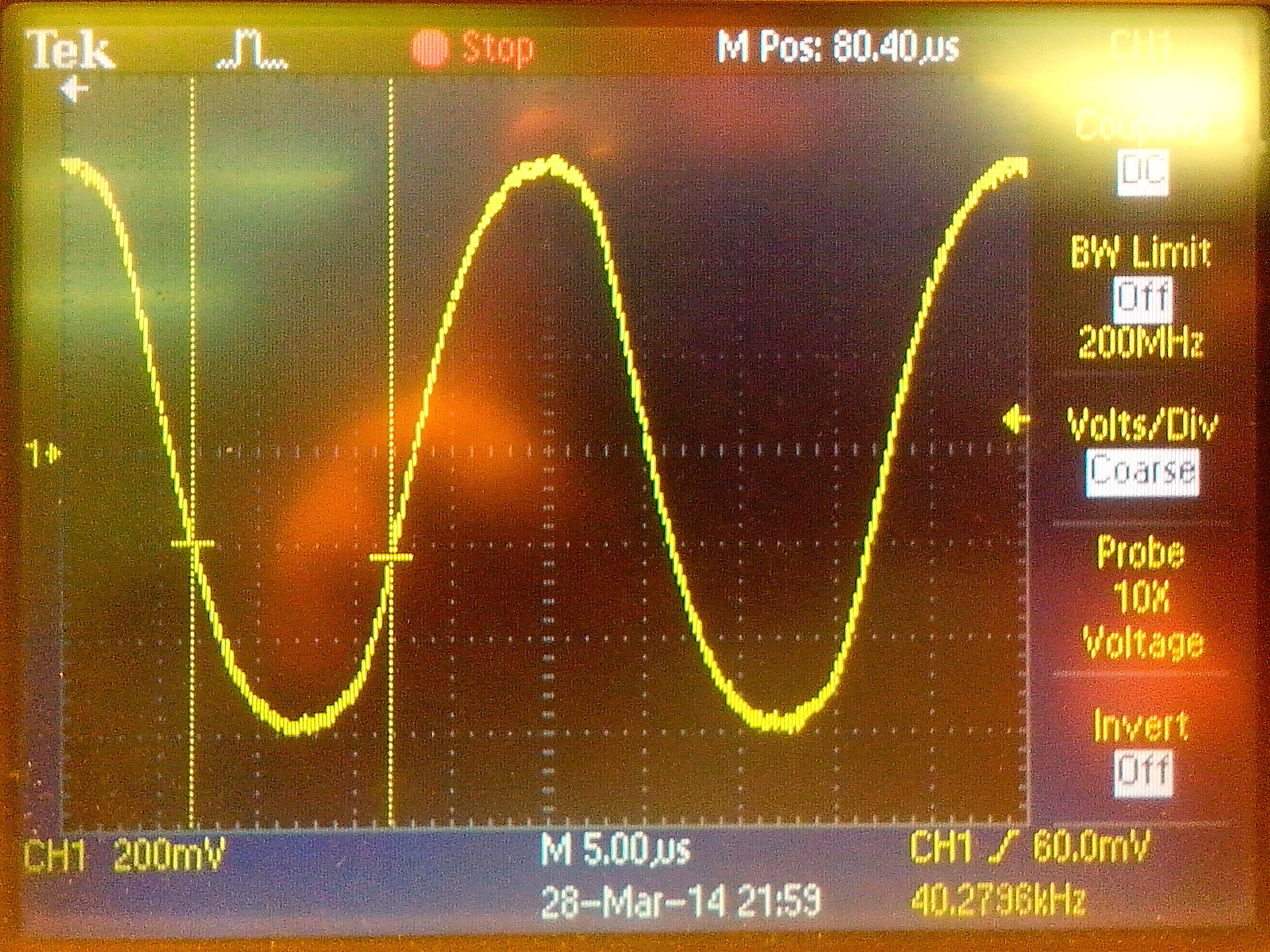

Отмотал четыре витка от первички, то есть осталась меньше половины витков, но сила тока и частота не изменилась.

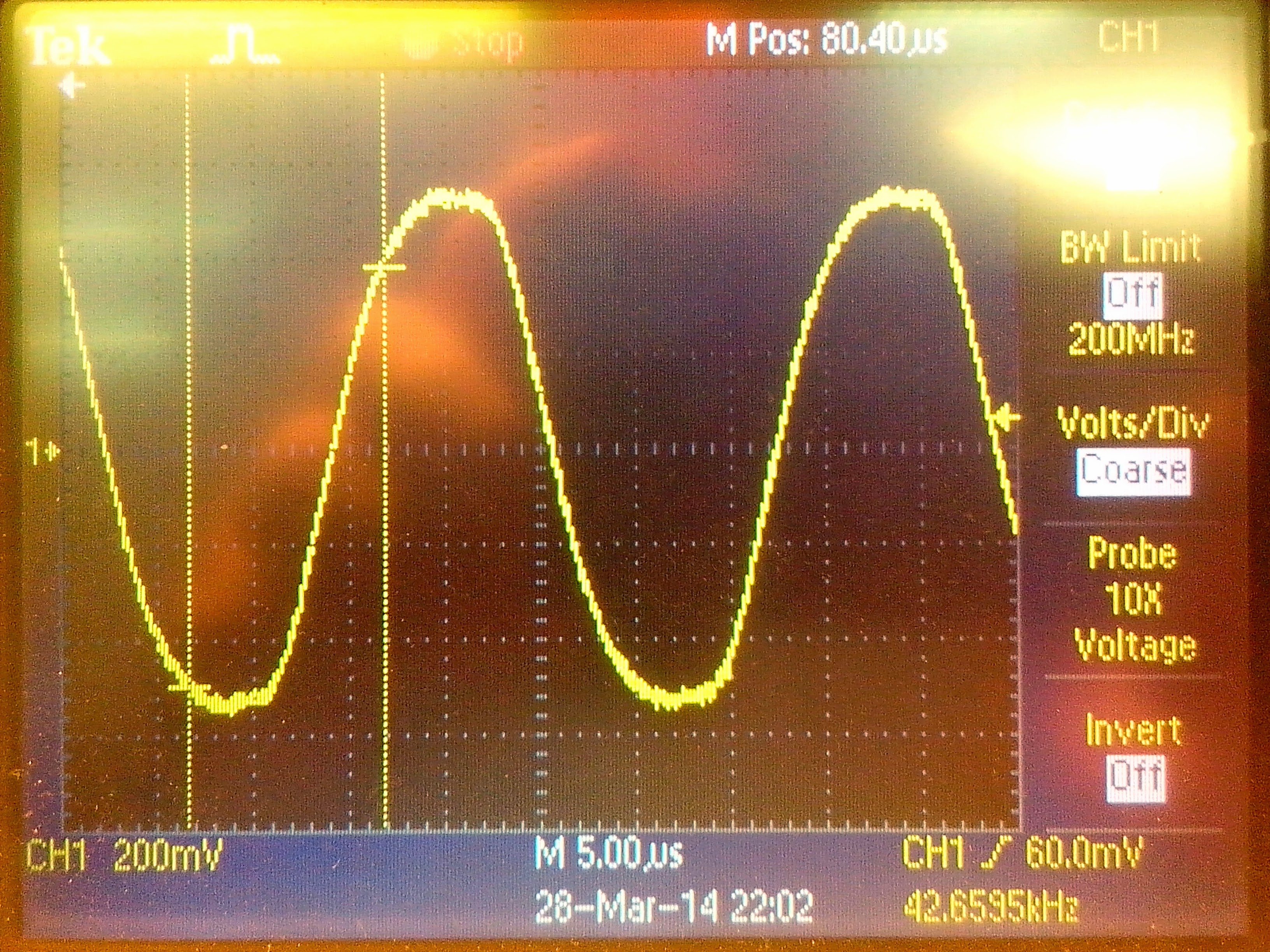

Отмотал пять витков.

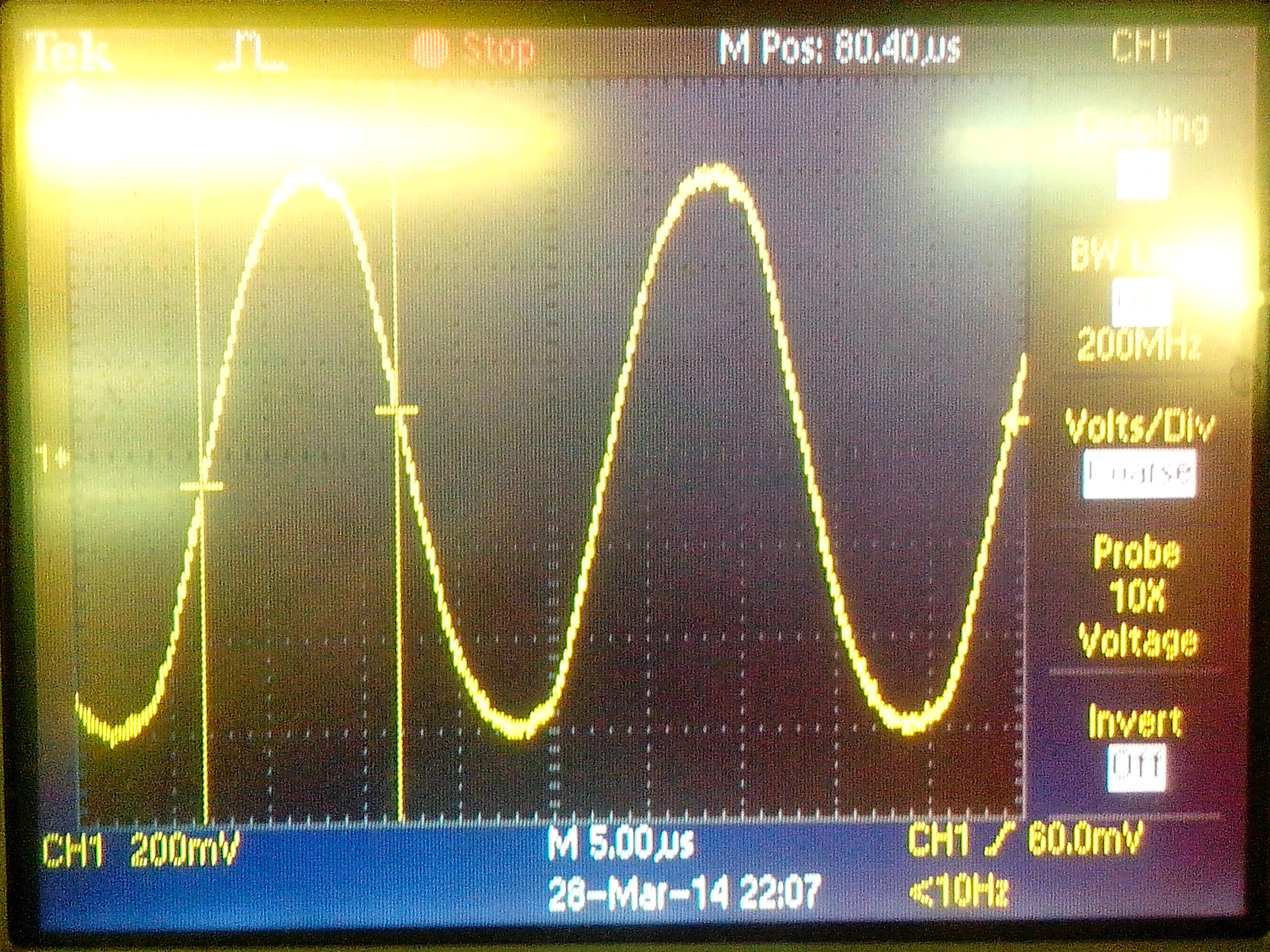

Отмотал 6 витков, остался только один провод проходящий через сердечник, но ток и частота неизменны.

После этого я решил исследовать материал этих колец, намотав на кольцо две обмотки, в одну из которых подал постоянный ток от 0 до 3 А от лабораторного блока питания, а к другой подключив LCR-метер на один кГц.

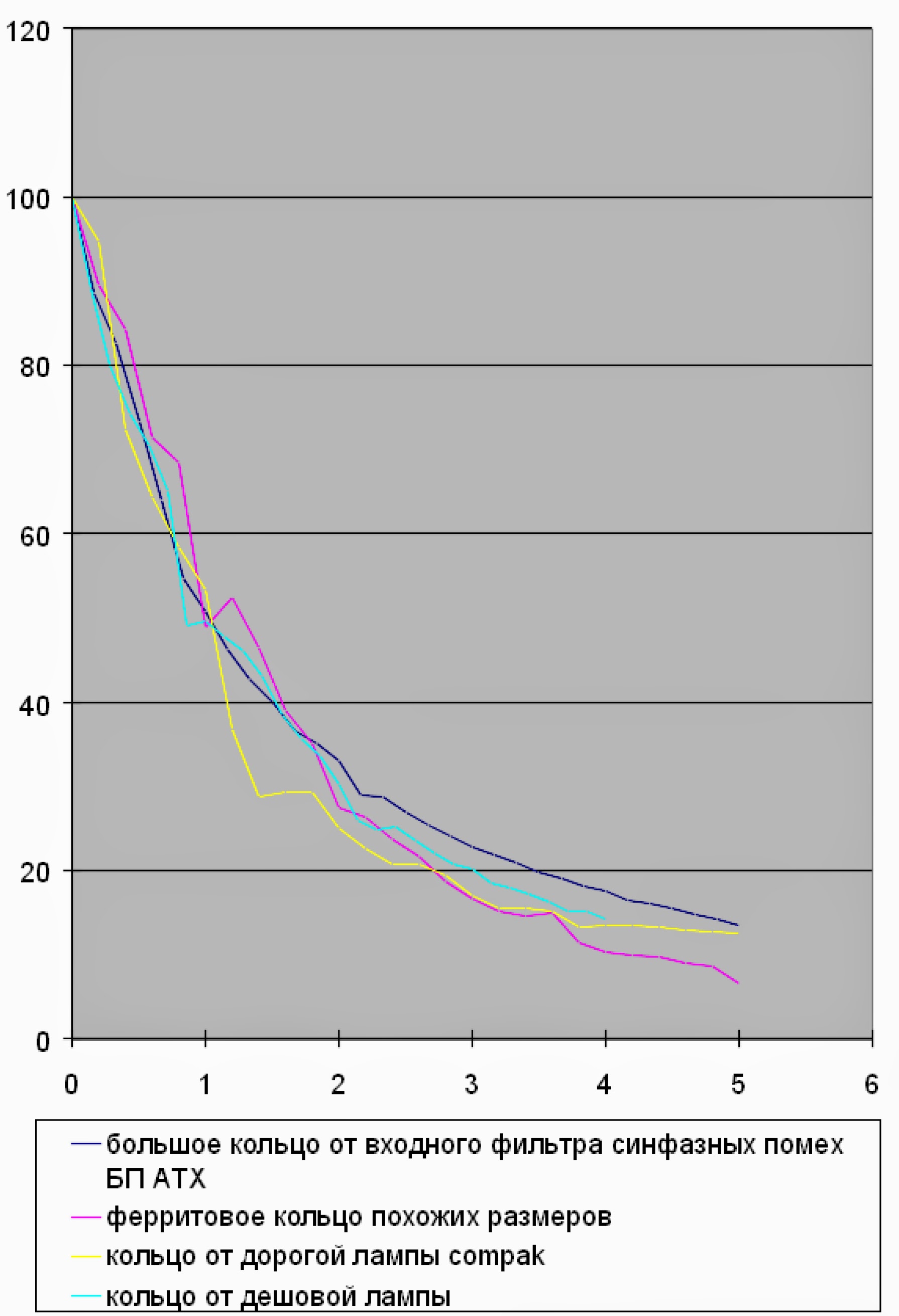

Получил такие зависимости индуктивности от силы тока в обмотке подмагничивания в относительных единицах.

Как видно, все графики практически совпадают, кроме графика для кольца от лампы compak: у лампы компак на отрезке от 4 до 5 график идет практически горизонтально и между 1 и 2 есть явный изгиб графика.
То есть у дорогих ламп возможно используются сердечники из спецматериала, но делается это не для уменьшения потерь в рабочем режиме, а для уменьшения потерь при разогреве, ибо в рабочем режиме транзисторы переключаются за счет контура дроссель - резонансный конденсатор.


А теоретик с http://www.overclockers.ru/ идет еще дальше: пишет об особых магнитных свойствах магнитопровода кольца положительной обратной связи КЛЛ.
Косвенно, на применение специального материала магнитопровода указывает соотношение числа витков – для нормальной работы «токового трансформатора» ток управления транзисторами должен быть примерно в десять раз меньше выходного тока, нельзя же загонять транзисторы в глубокое насыщение. В данном случае первичная обмотка состоит из восьми витков, а «вторичные» из трех, что означает коэффициент трансформации 2.7 и явно меньше озвученной ранее цифры. Подстройка характеристик преобразователя осуществляется не только количеством витков, но и номиналами резисторов в базах и эмиттерах транзисторов.
По счастью, нам не придется рассчитывать или оптимизировать блок преобразователя, поэтому весь этот «дремучий лес» я с радостью пропускаю. Отметим главное – схема как-то работает, и влезать в нее точно не стоит, это конструкция «сама в себе» и простой модернизации не приемлет.
Я раньше этому бреду верил, но исследование свойств магнитопровода и КЛЛ показало, что эта теория не состоятельна. В реальности этот трансформатор работает в линейном режиме, ибо от числа витков первичной обмотки не зависит сила тока и частота, хотя согласно этой теории ток должен увеличиваться, а частота уменьшатся при отмотки от кольца с первички.
Осциллограммы напряжения на резисторе 1.5 Ом, включенного последовательно с дросселем.
1. Отмотон один виток от первичной обмотки.

Отмотал 2 витка от первичной обмотки.

Отмотал три витка от первички.

Отмотал четыре витка от первички, то есть осталась меньше половины витков, но сила тока и частота не изменилась.

Отмотал пять витков.

Отмотал 6 витков, остался только один провод проходящий через сердечник, но ток и частота неизменны.

После этого я решил исследовать материал этих колец, намотав на кольцо две обмотки, в одну из которых подал постоянный ток от 0 до 3 А от лабораторного блока питания, а к другой подключив LCR-метер на один кГц.
Получил такие зависимости индуктивности от силы тока в обмотке подмагничивания в относительных единицах.

Как видно, все графики практически совпадают, кроме графика для кольца от лампы compak: у лампы компак на отрезке от 4 до 5 график идет практически горизонтально и между 1 и 2 есть явный изгиб графика.
То есть у дорогих ламп возможно используются сердечники из спецматериала, но делается это не для уменьшения потерь в рабочем режиме, а для уменьшения потерь при разогреве, ибо в рабочем режиме транзисторы переключаются за счет контура дроссель - резонансный конденсатор.
