Трансформатор тока в энергосберегающих лампах в режиме поджига.

[zepete]

Как показали опыты с первичной обмоткой кольца ОС, частота и амплитуда тока на спиралях лампы не зависит от числа витков первичной обмотки, то есть этот трансформатор и в режиме разогрева/поджига работает в линейном режиме, хотя дроссель в этом режиме насыщается, ибо осциллограмма  не синусоида, а набор "сосулек".
Что бы проверить этот режим работы, я вместо трубки лампы подключил два резистора по 2.7 Ом, соответствующие сопротивлению нити накала лампы 25 Вт.

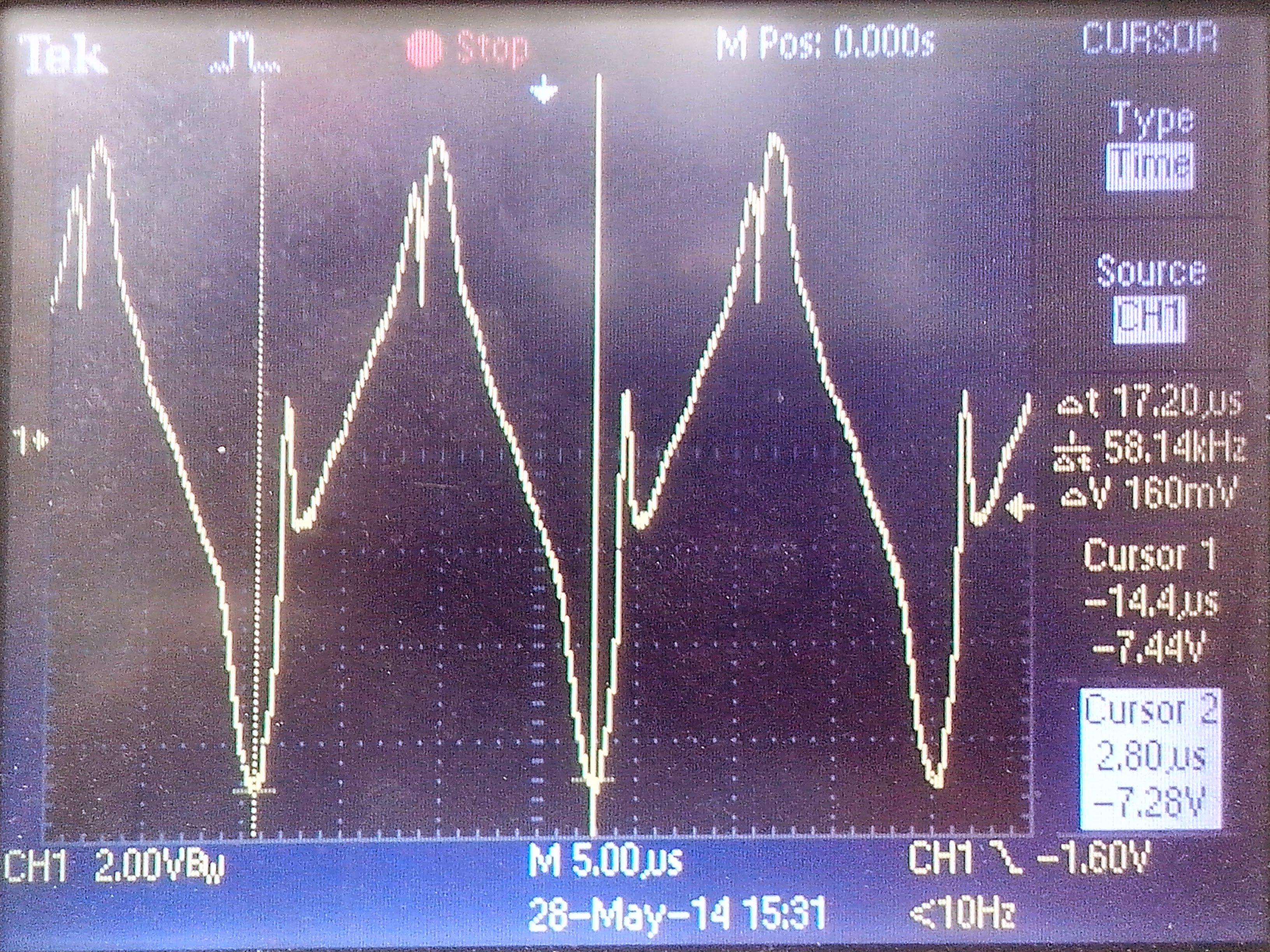

Кольцо с одним витком в первичной обмотке, если оставить полвитка, то колебания не возникают, период 17.2мкС.

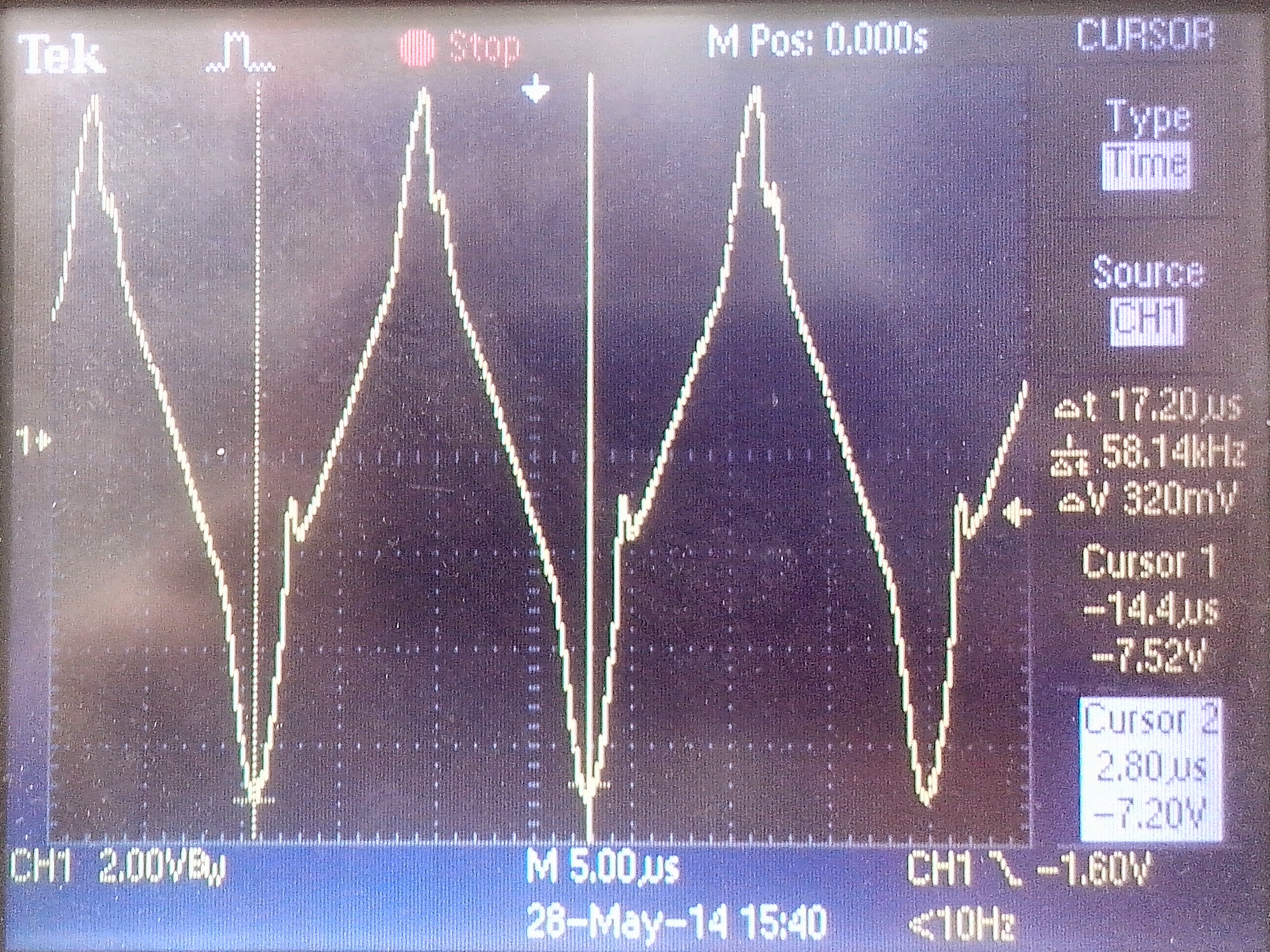

Кольцо с 2 витками в первичной обмотке.

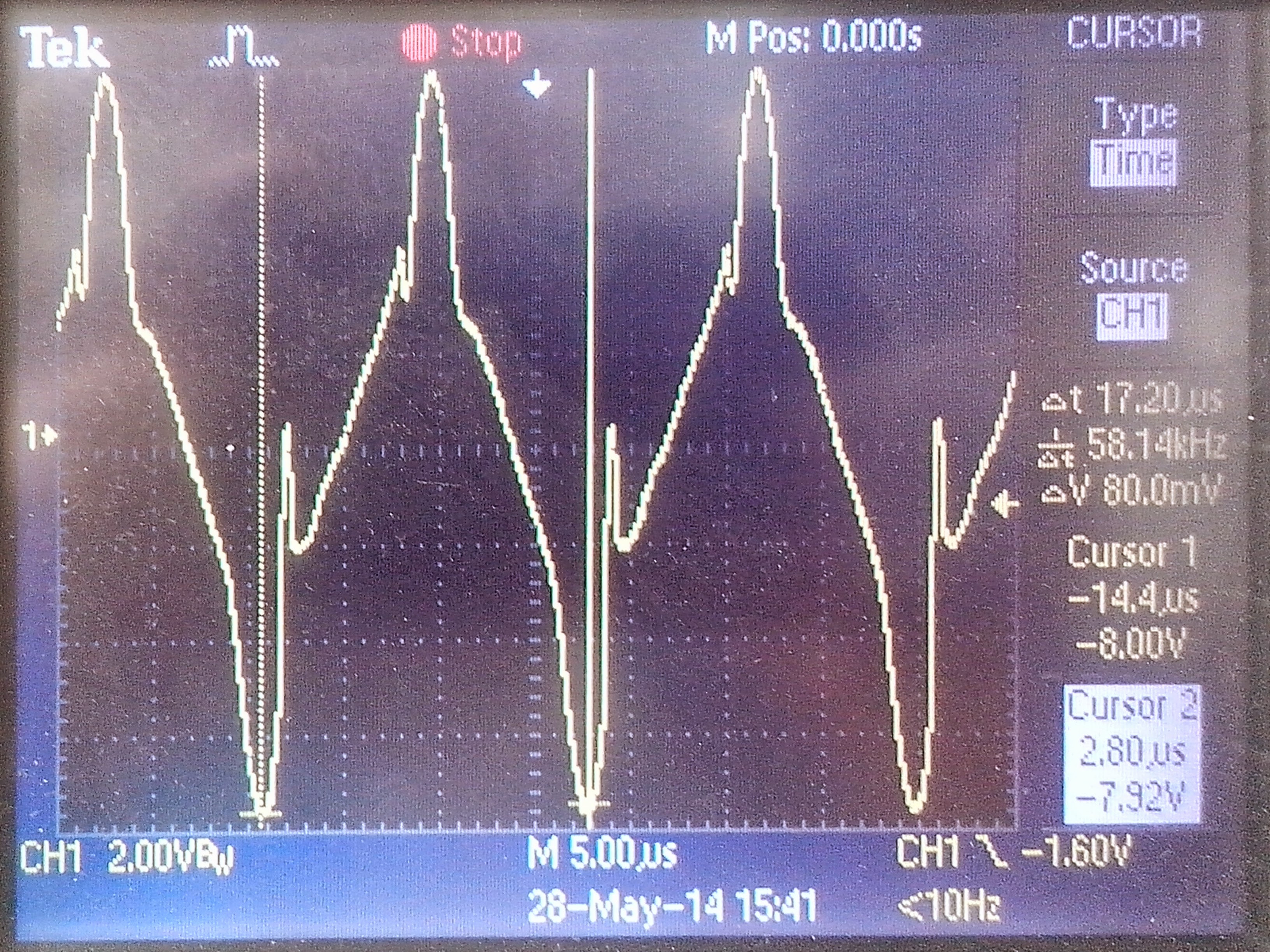

Кольцо с 3 витками в первичной обмотке.


Кольцо с 4 витками в первичной обмотке.

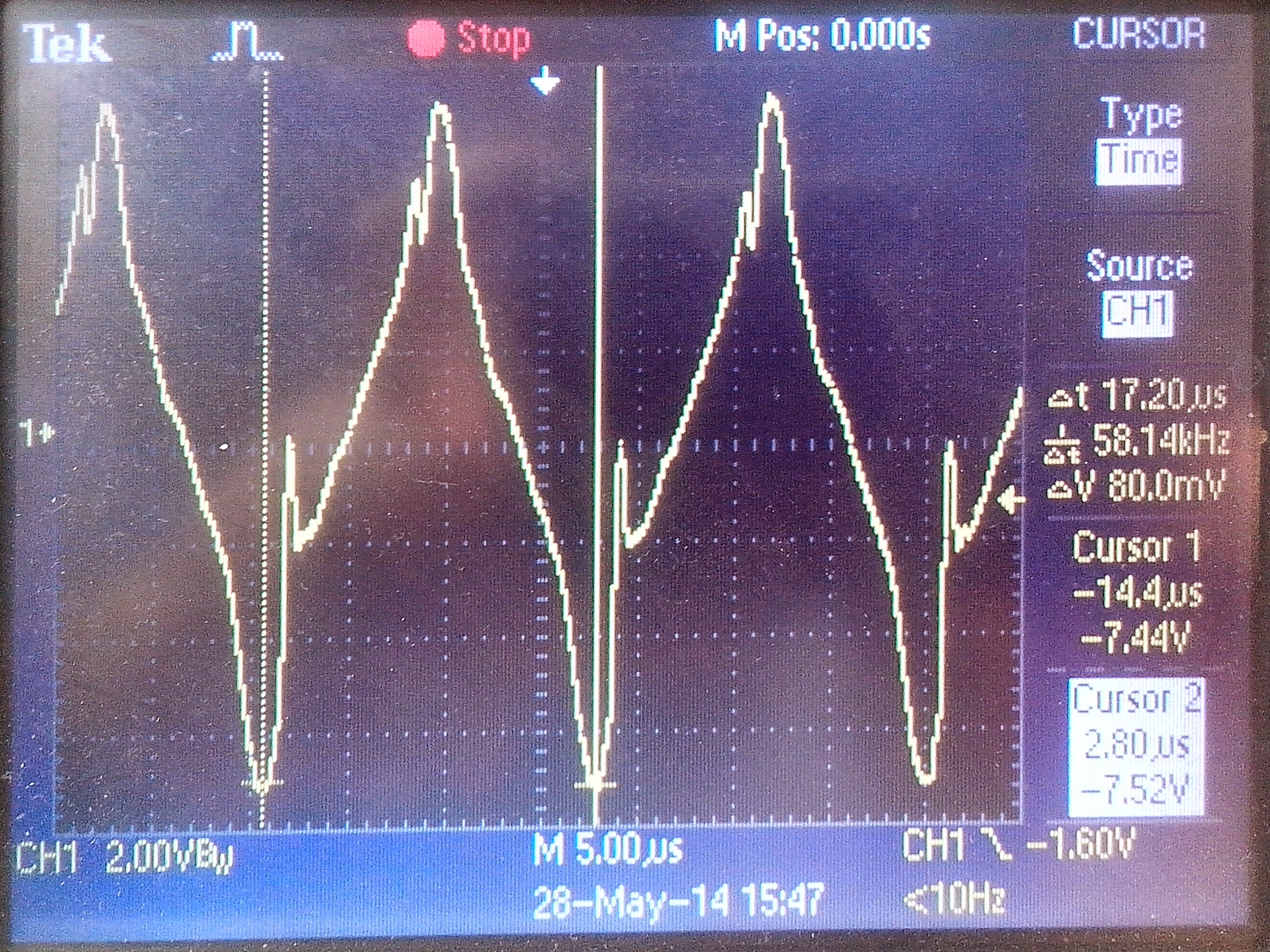

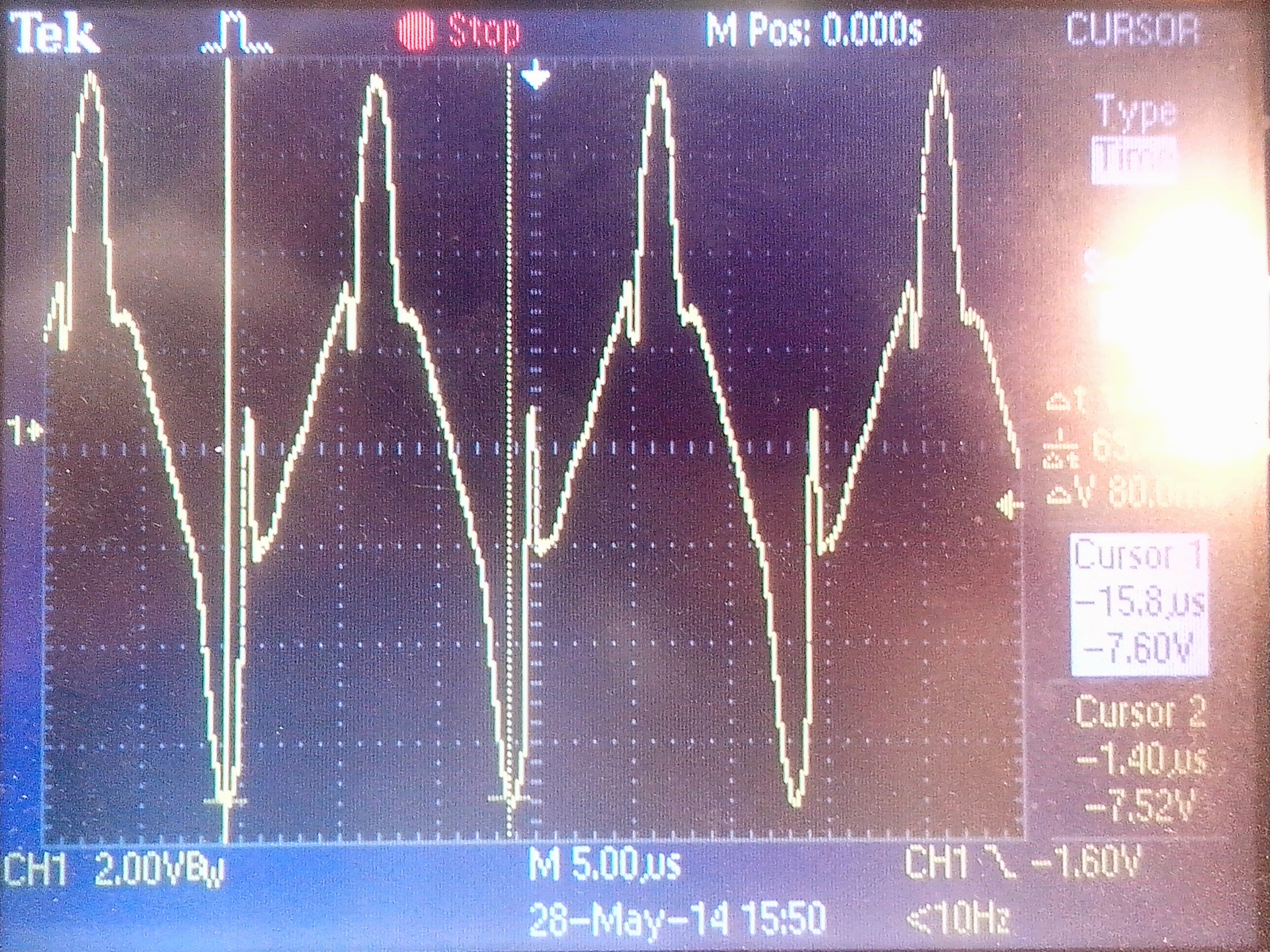

Кольцо с 5 витками в первичной обмотке.

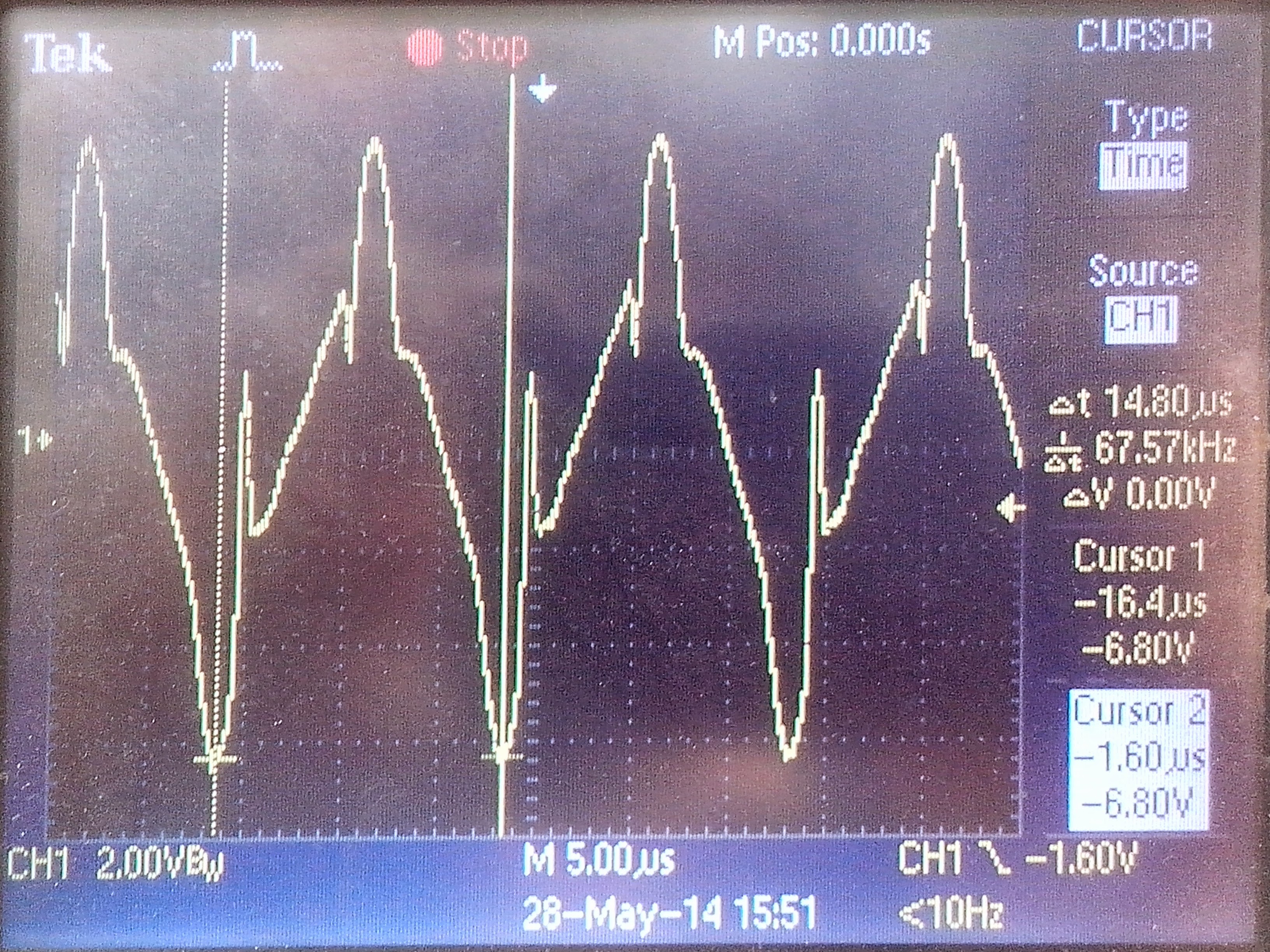

Кольцо с 6 витками в первичной обмотке.

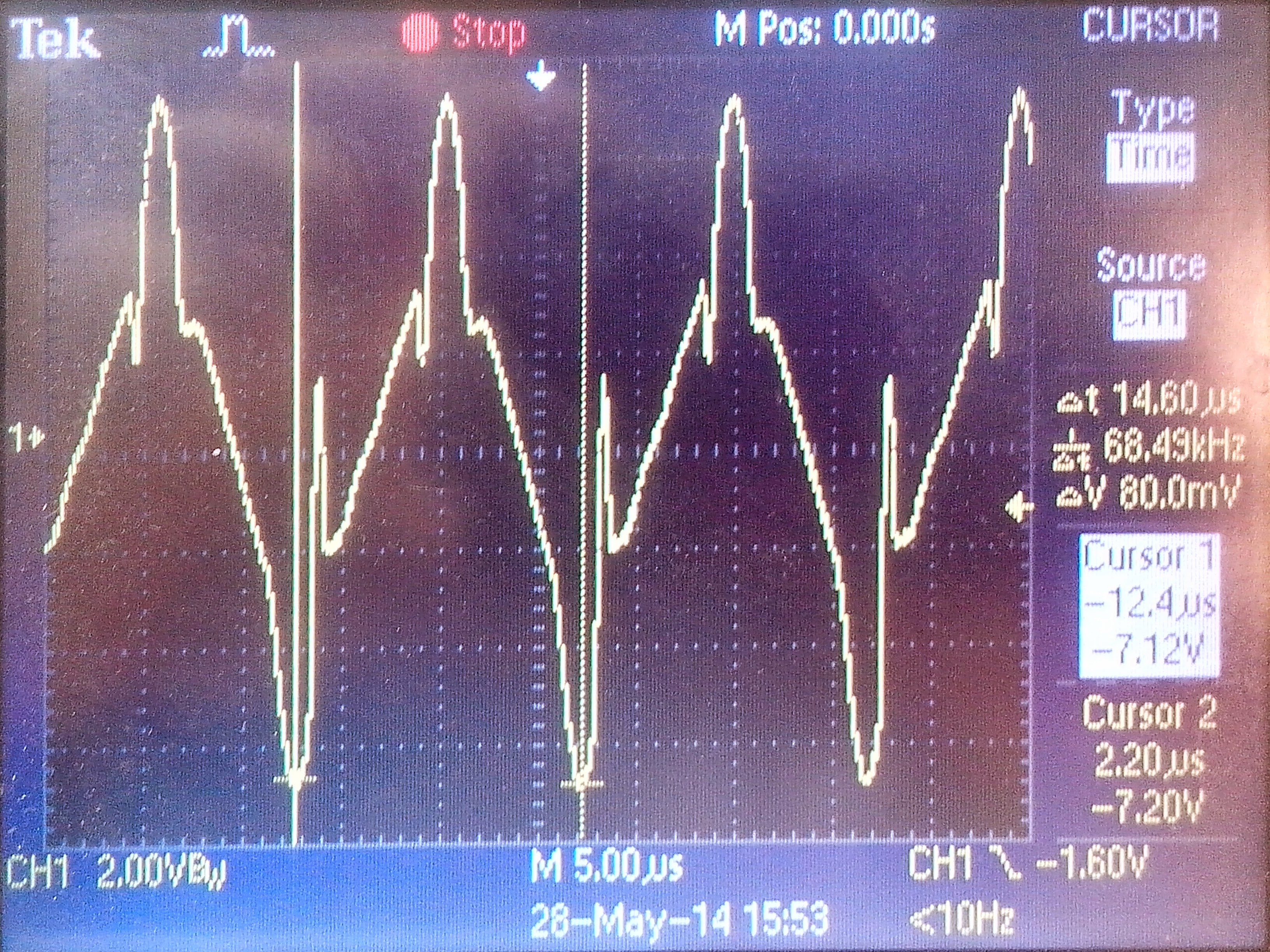

Кольцо с 7 витками в первичной обмотке.

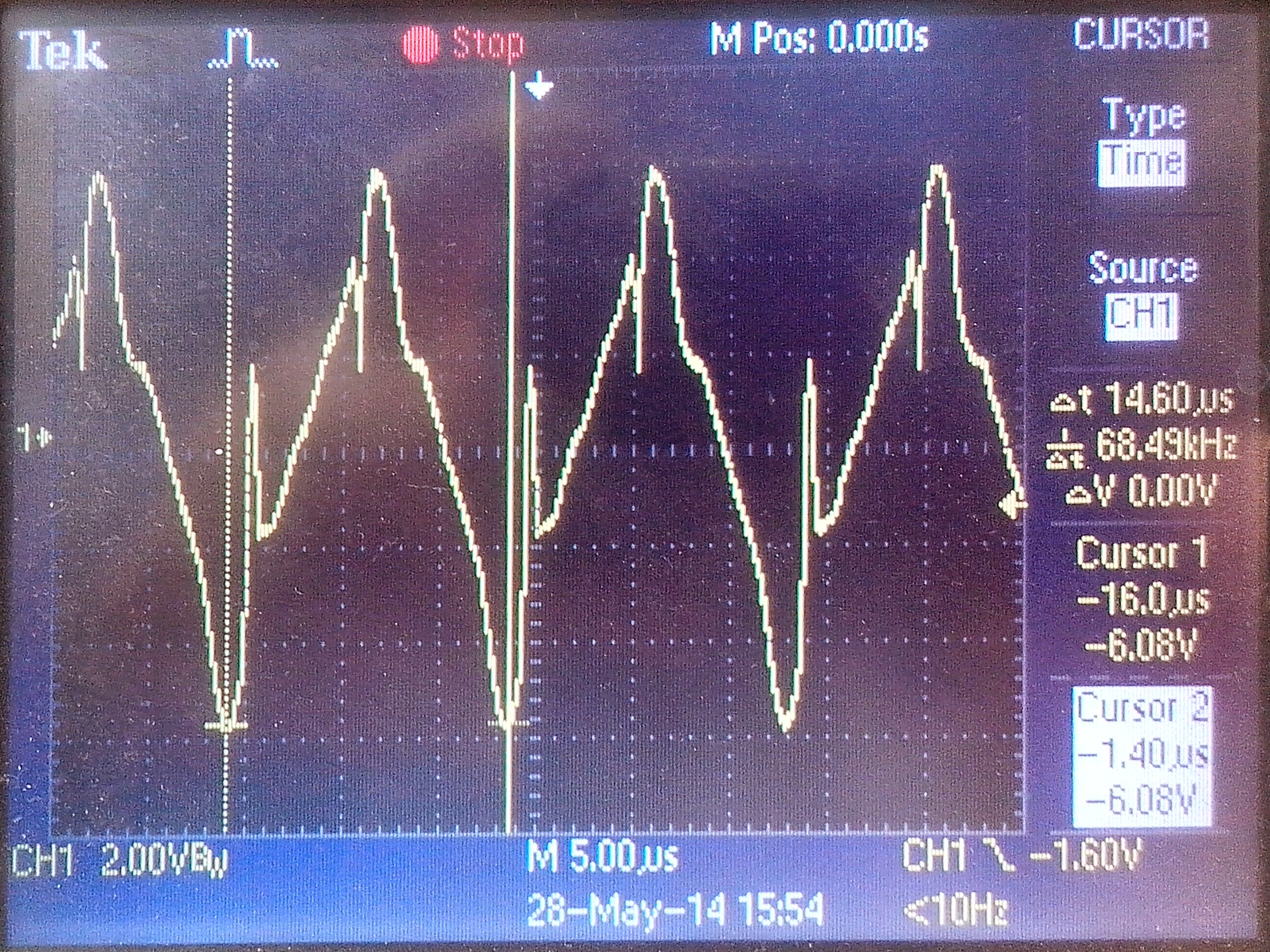

Кольцо с 8 витками в первичной обмотке.

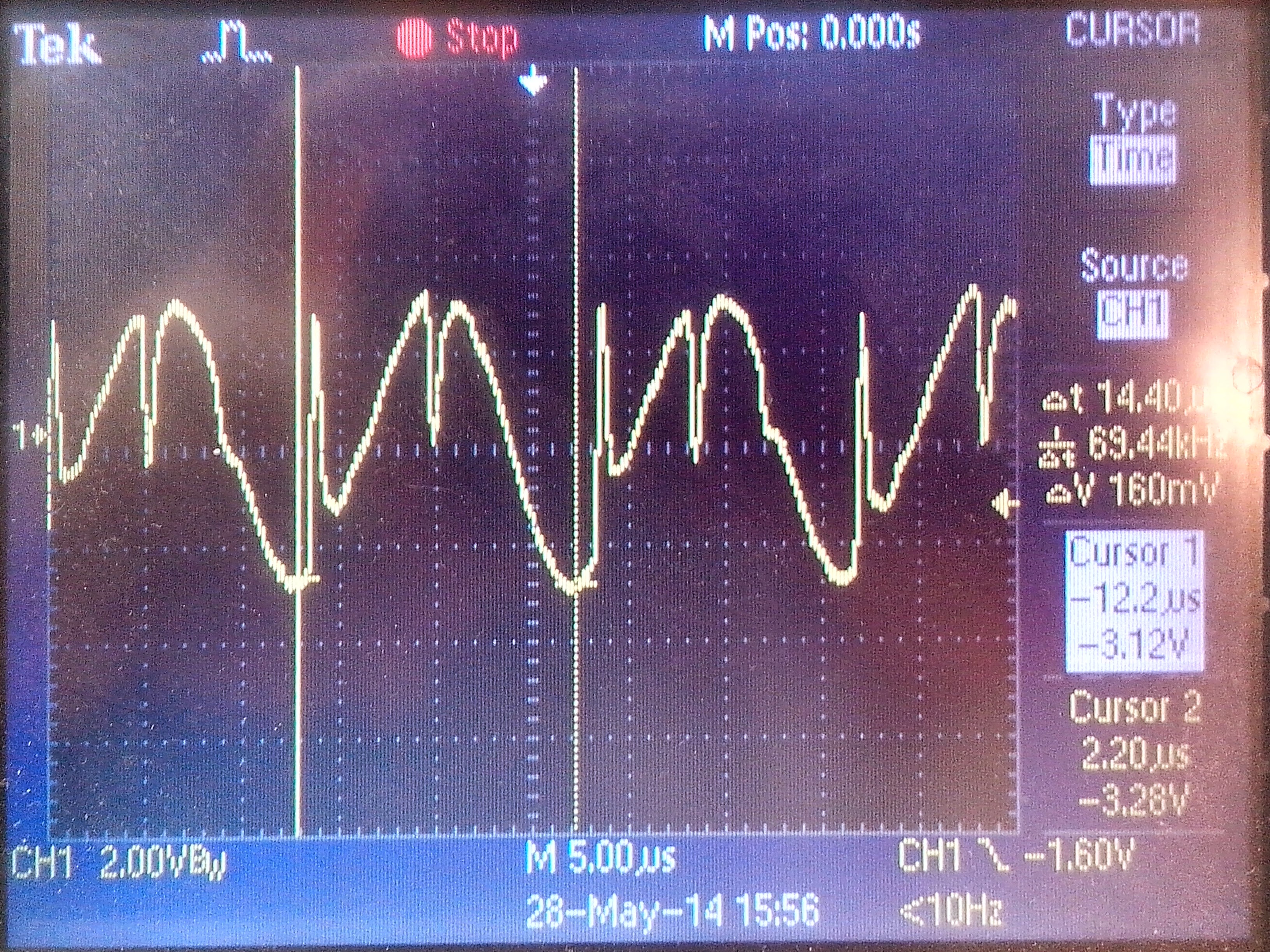

При кольце с 9 витками, сдох резонансный конденсатор.


Другое кольцо и другой конденсатор.

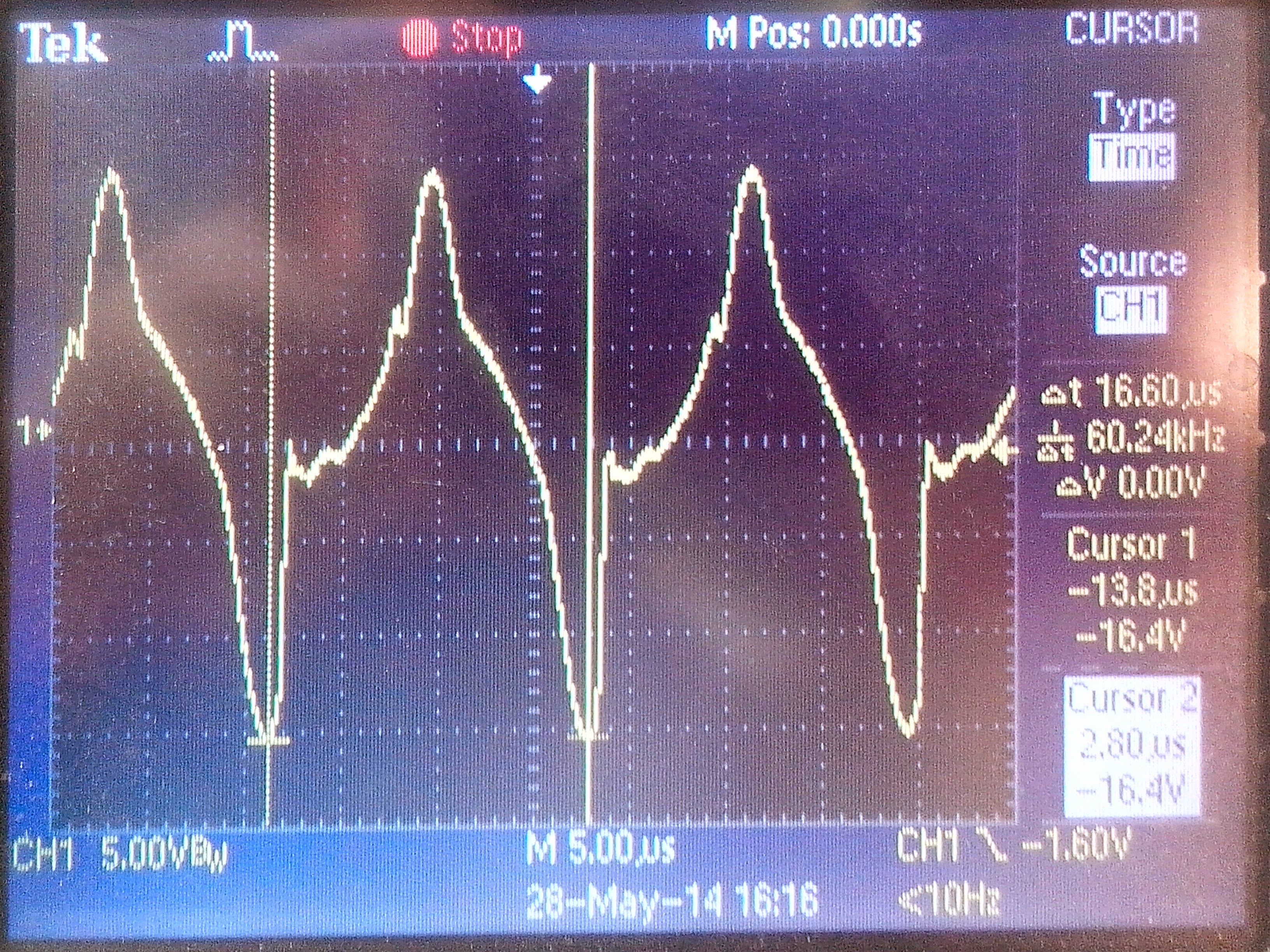

5 витка

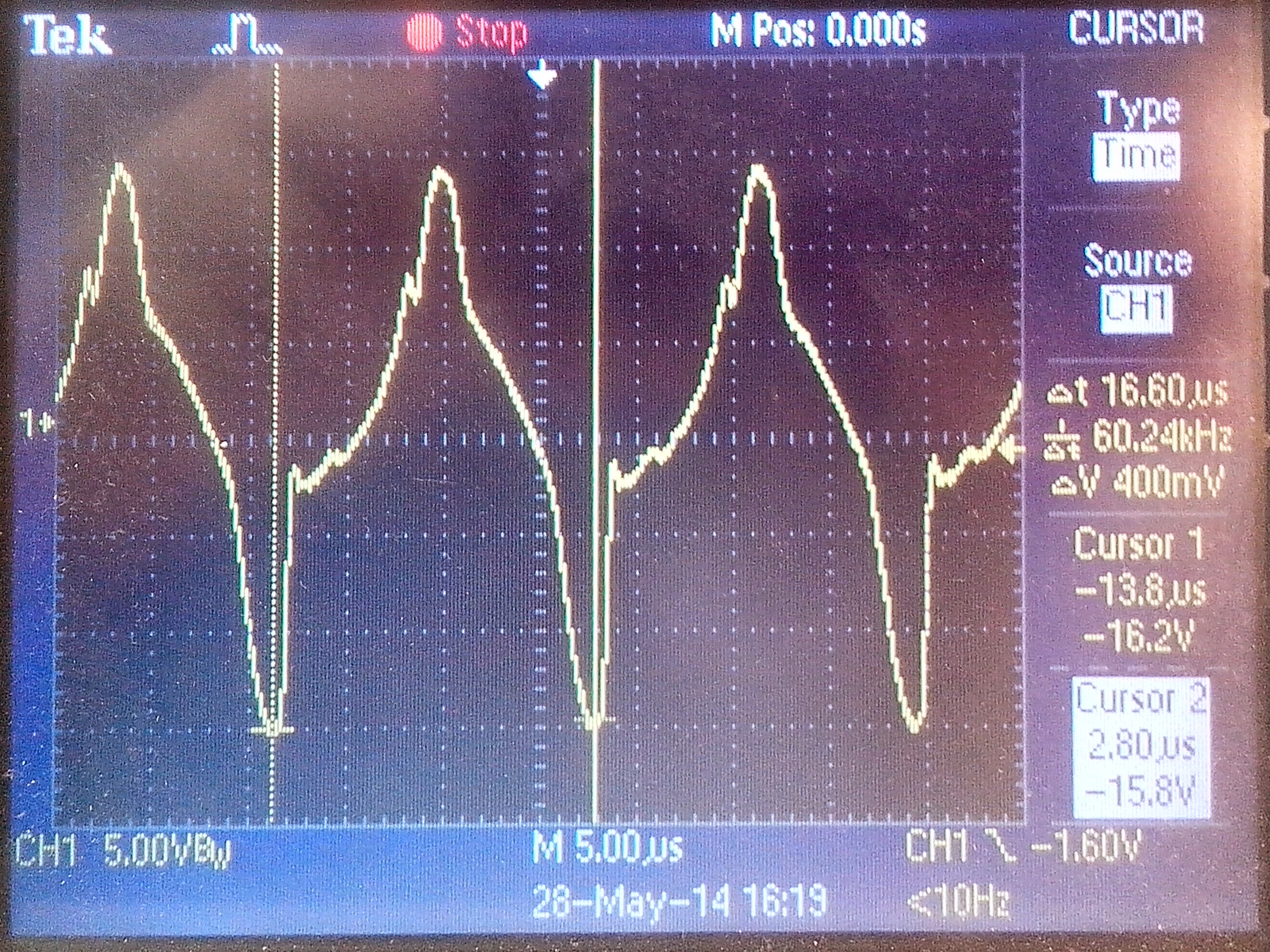

4 витка


3 витка


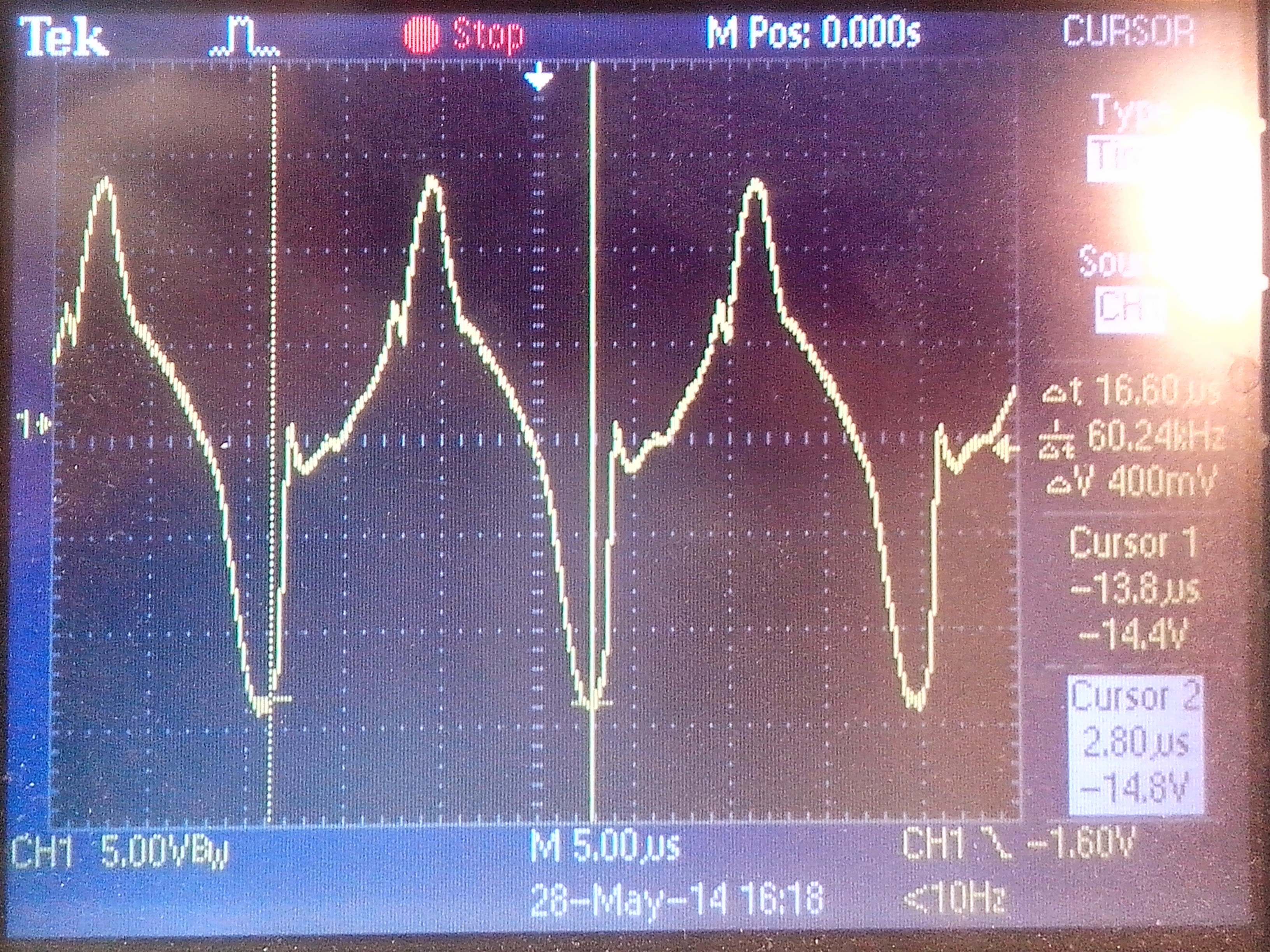

2 витка

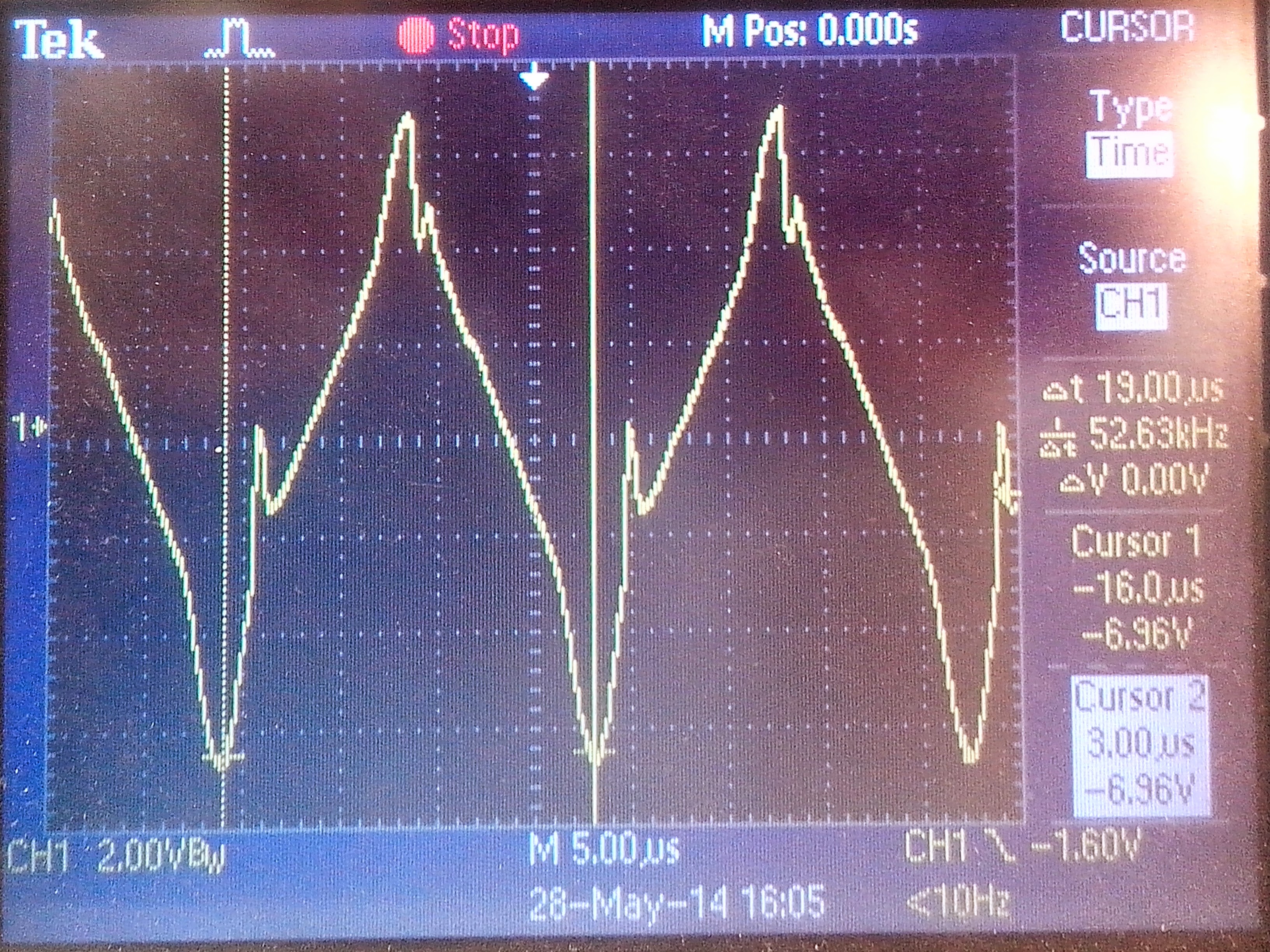

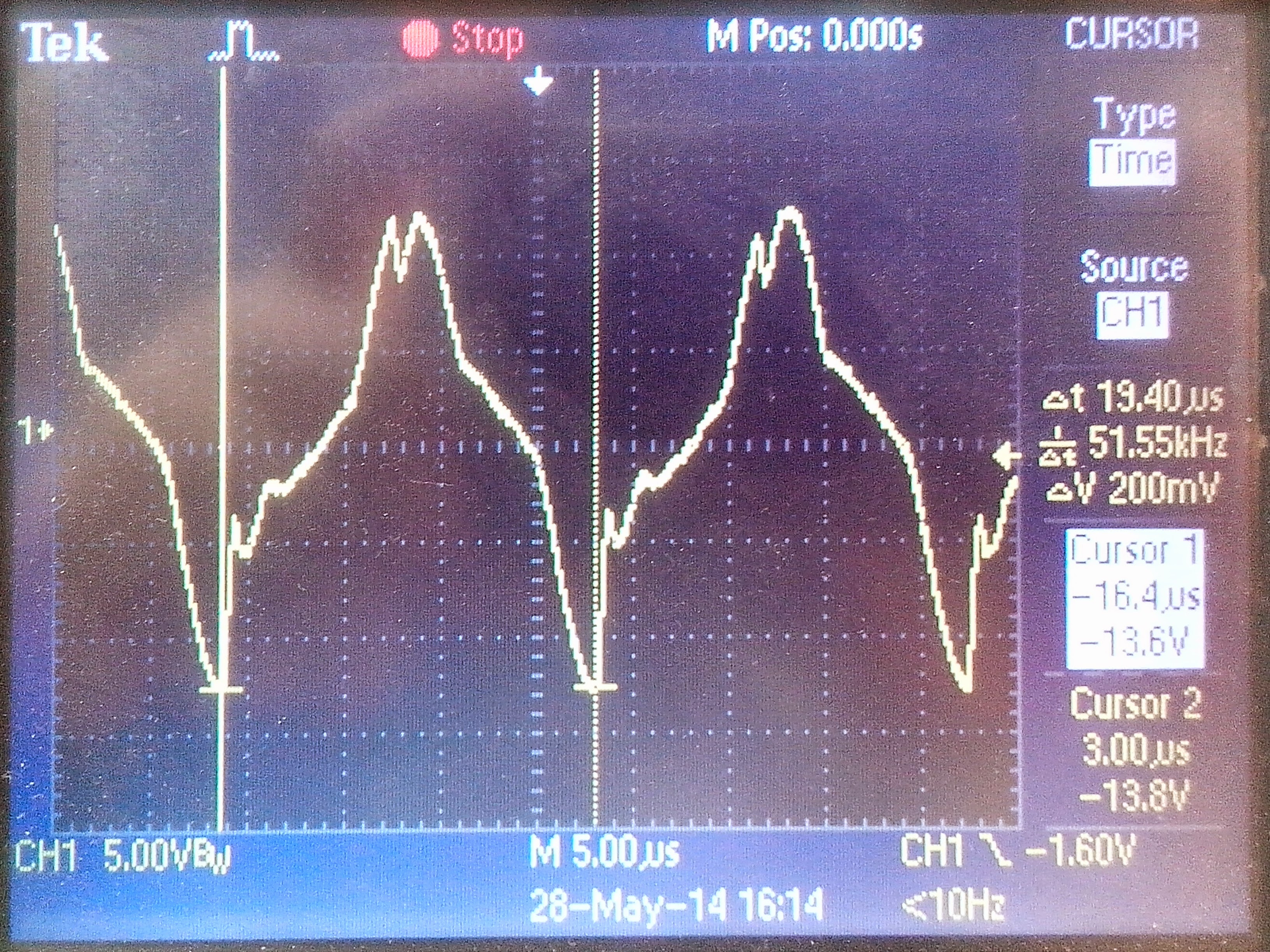

Колебания при двух похожих дросселях включенных параллельно, период колебаний 19.0 мкС.

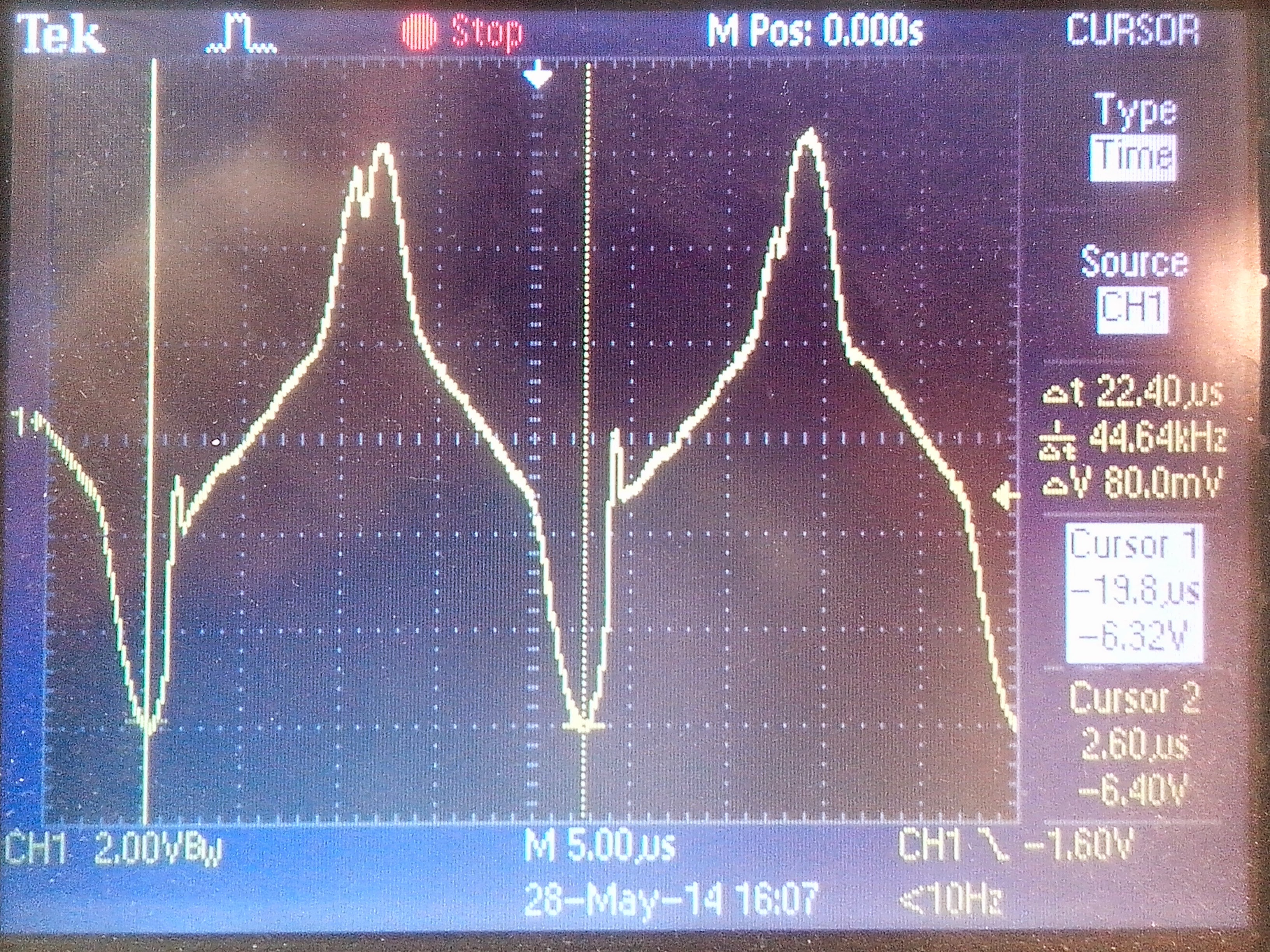

Колебания при одном дросселе, период колебаний 22.4 мкС

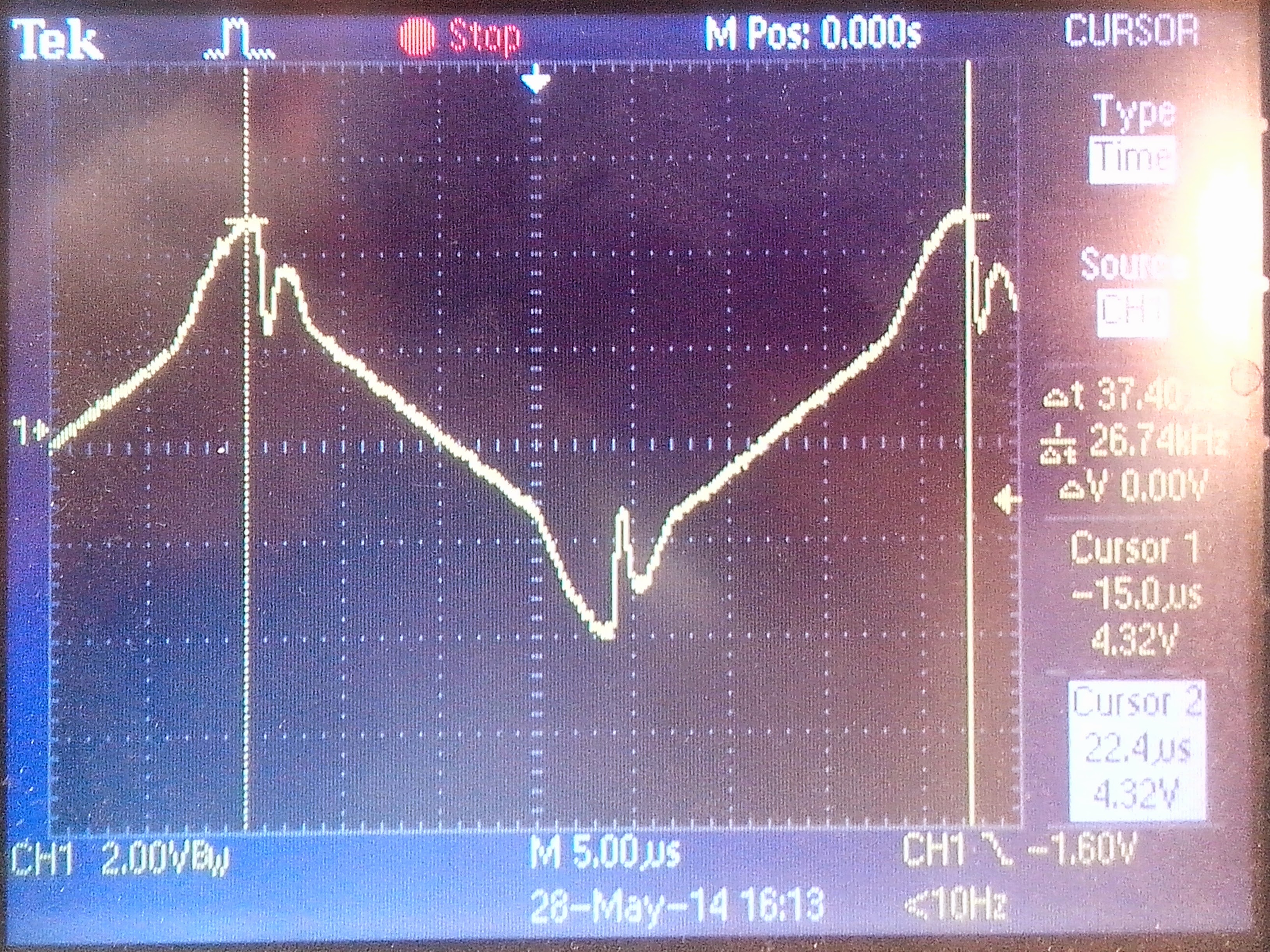

Колебания при двух последовательно включенных дросселях, период колебаний 37.4 мкС.



То есть во всех режимах работы ЭПРА люминисцентных ламп, трансформатор ПОС работает в линейном режиме, а генерация происходит за счет колебательных свойств последовательного контура состоящего из дросселя и высоковольтного конденсатора и не зависит от параметров кольца обратной связи.
