Резонансный конденсатор в ЭПРА КЛЛ.

[zepete]

Параметры лампы при изменении емкости резонансного конденсатора (L=9.4мГн).

С, нФ	осциллограмма напряжения на резисторе 5.1 Ом, включенном последовательно с сетевым проводом	осциллограмма на резисторе 1Ом, включенном последовательно с  дросселем	Urac, В, амплитуда напряжения на сетевом резисторе, пропорционально потребляемой энергии	Url, мВ, амплитуда напряжения на резисторе 1 Ом, включенном последовательно с дросселем	F, кГц, частота инвертора	Urac/Url, величина пропорциональная коэффициенту мощности	Fr, кГц, резонансная частота	100%*(F-Fr)/Fr

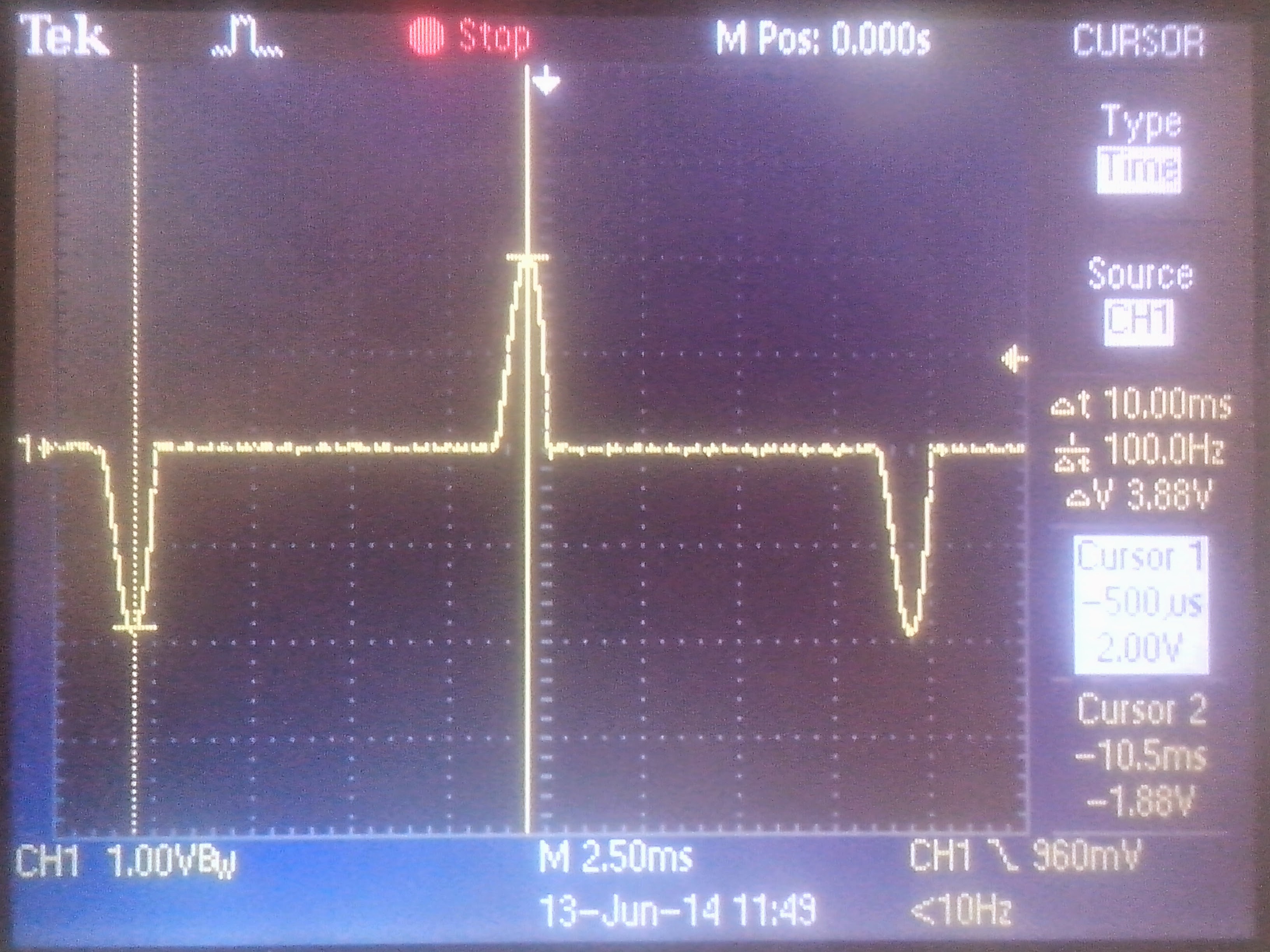

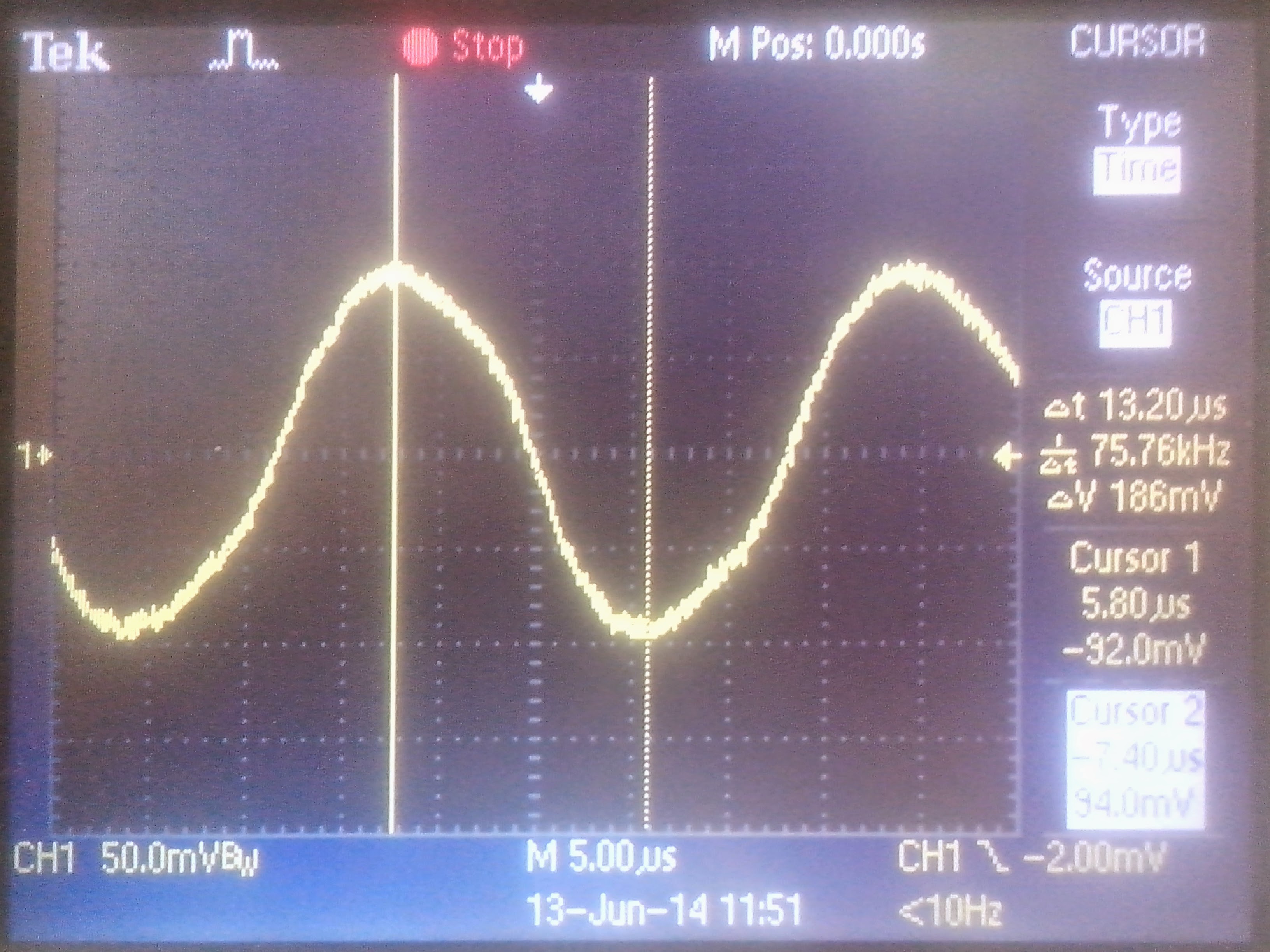

1			1.94	84	38	23	52	-27%

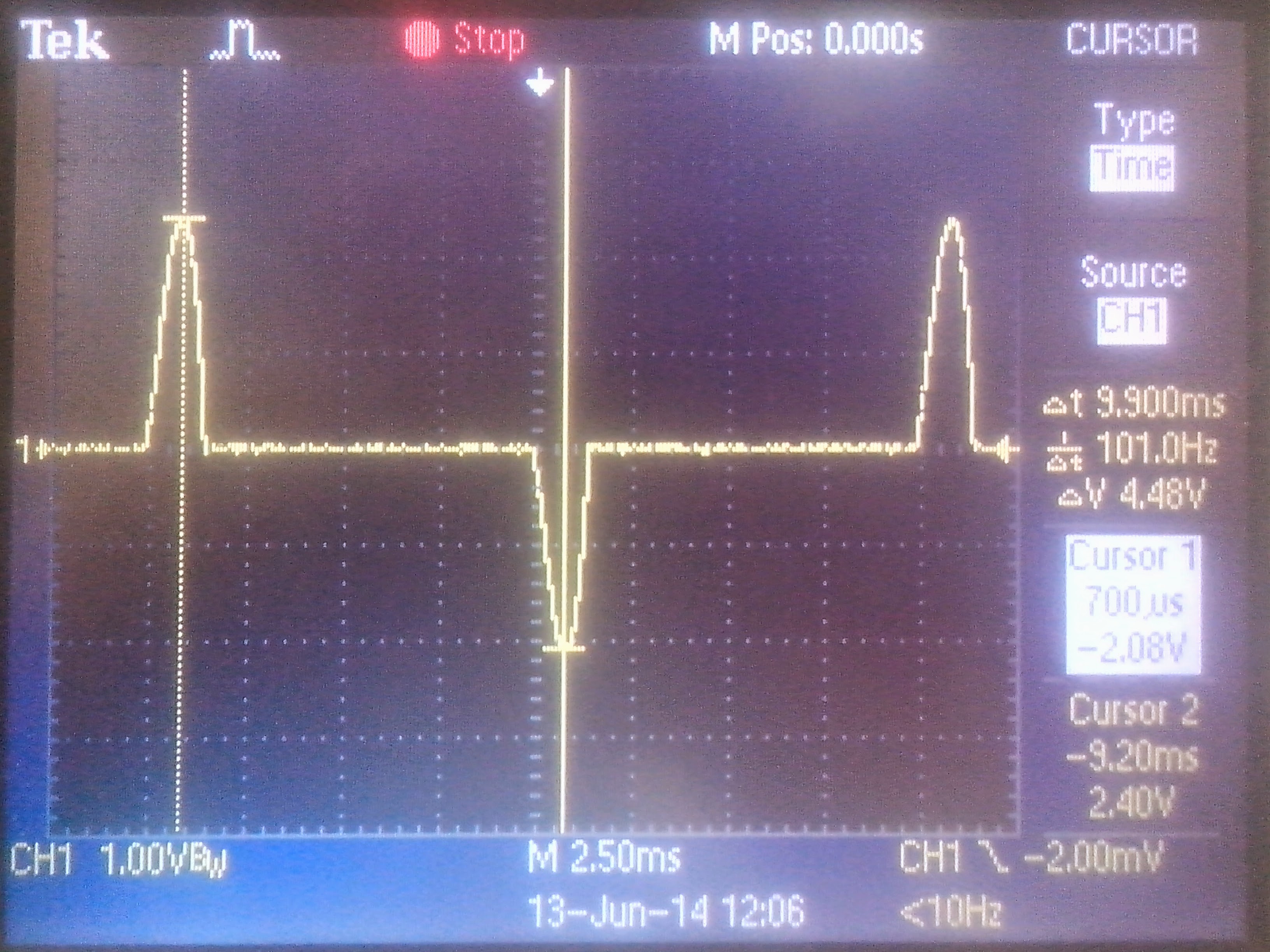

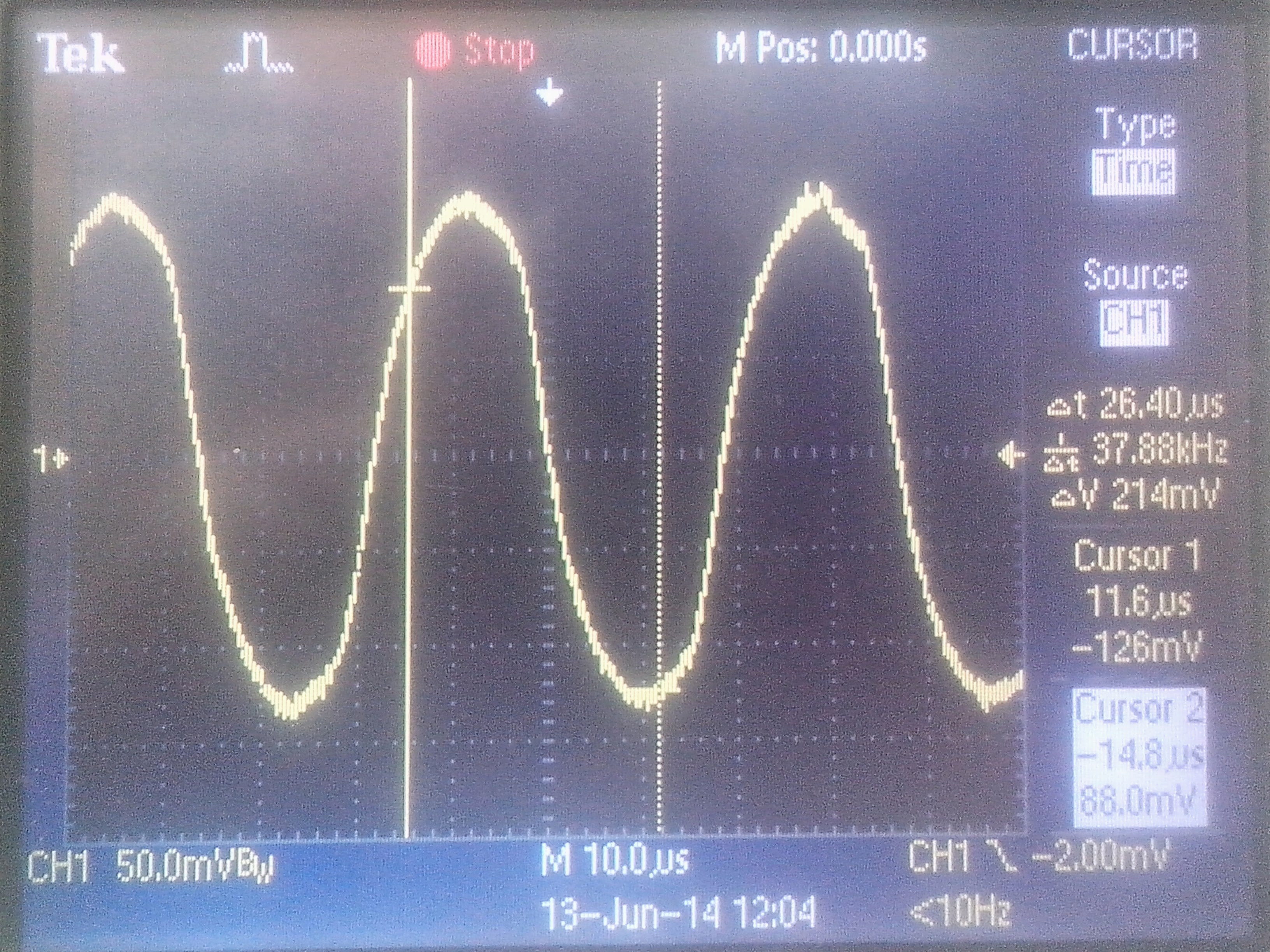

2			2.24	130	28	17.23	37	-24%

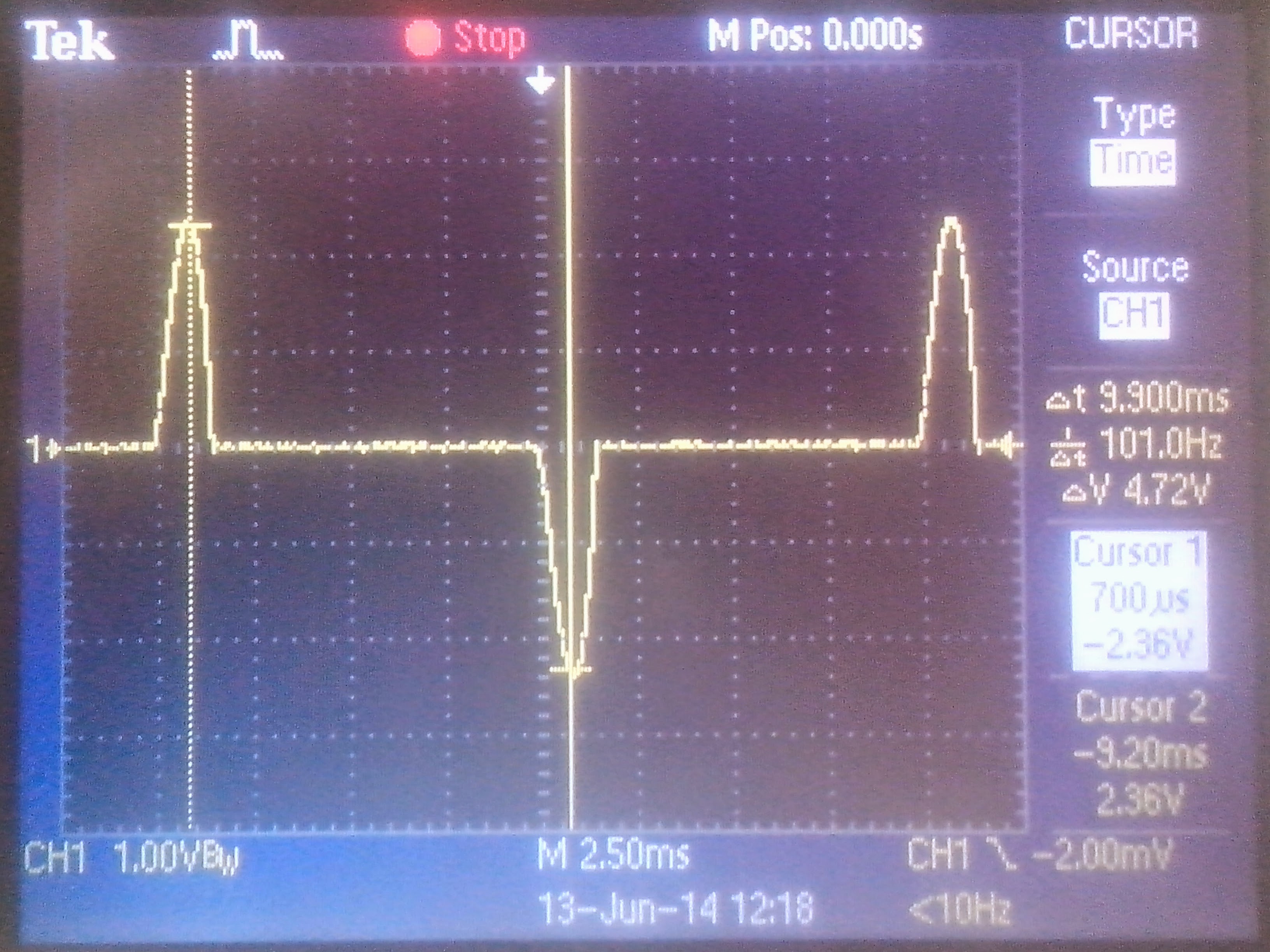

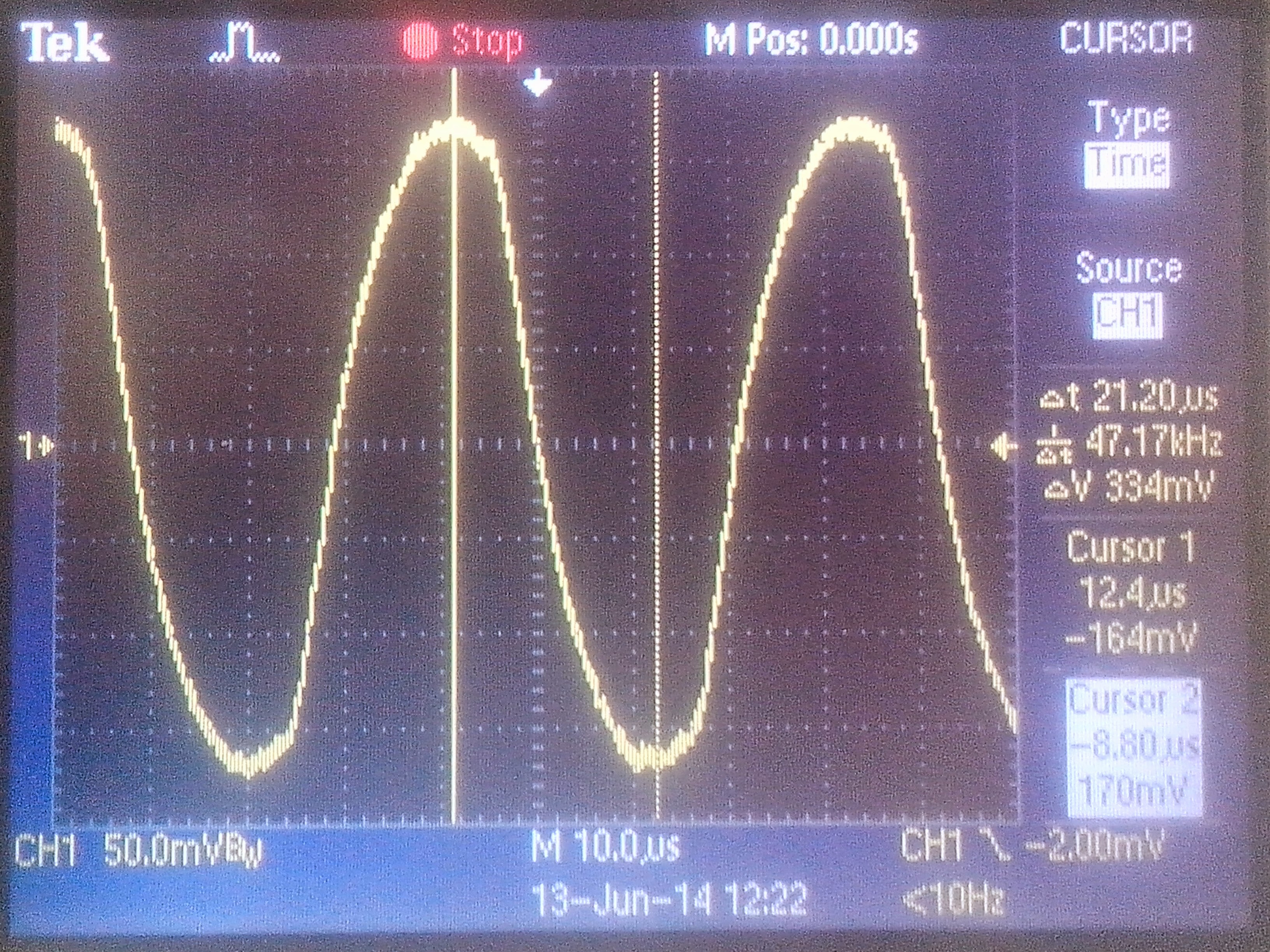

3.3			2.36	168	24	14.05	29	-16%

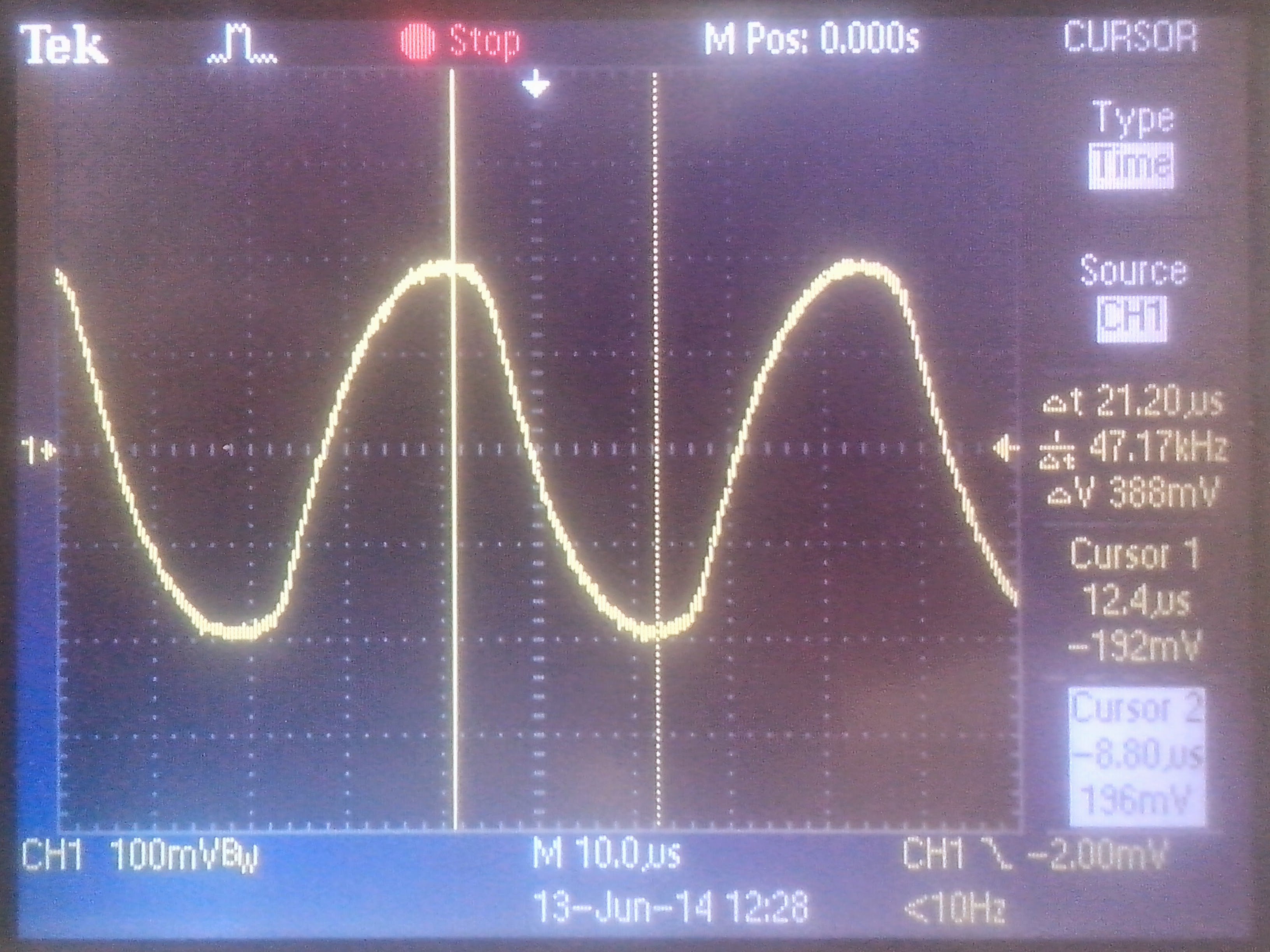

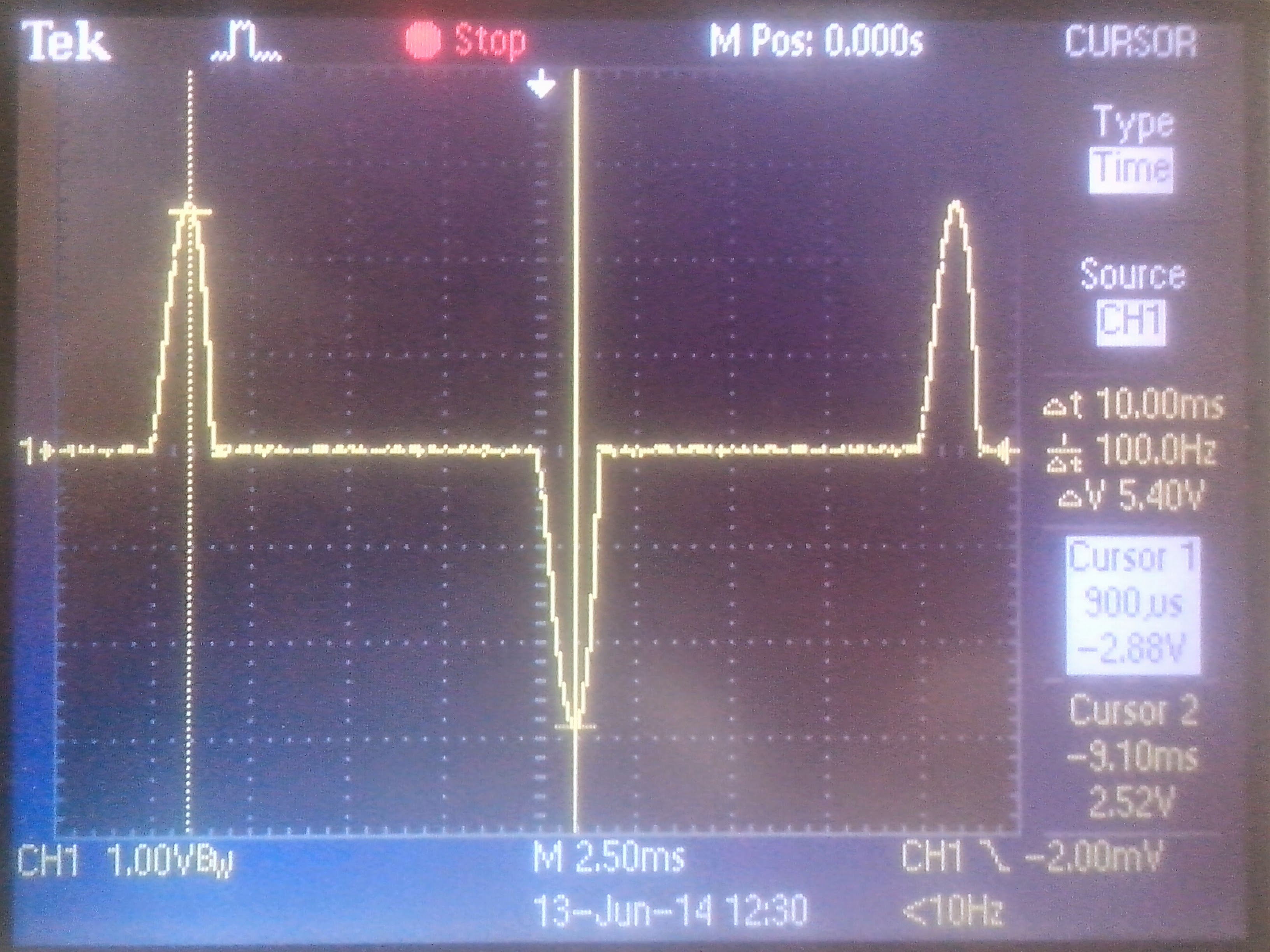

4.9			2.7	194	24	13.91	23.5	2.3%

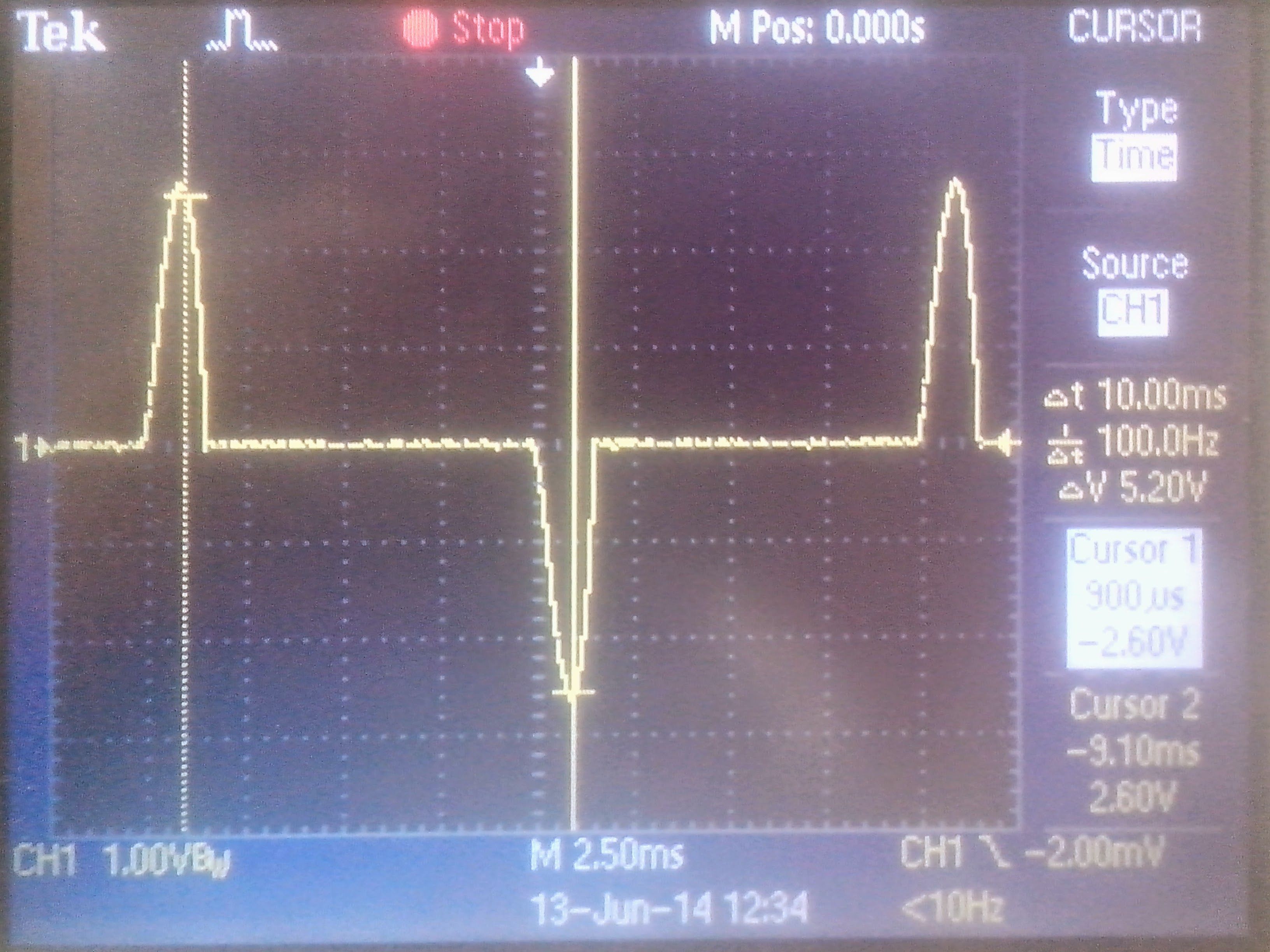

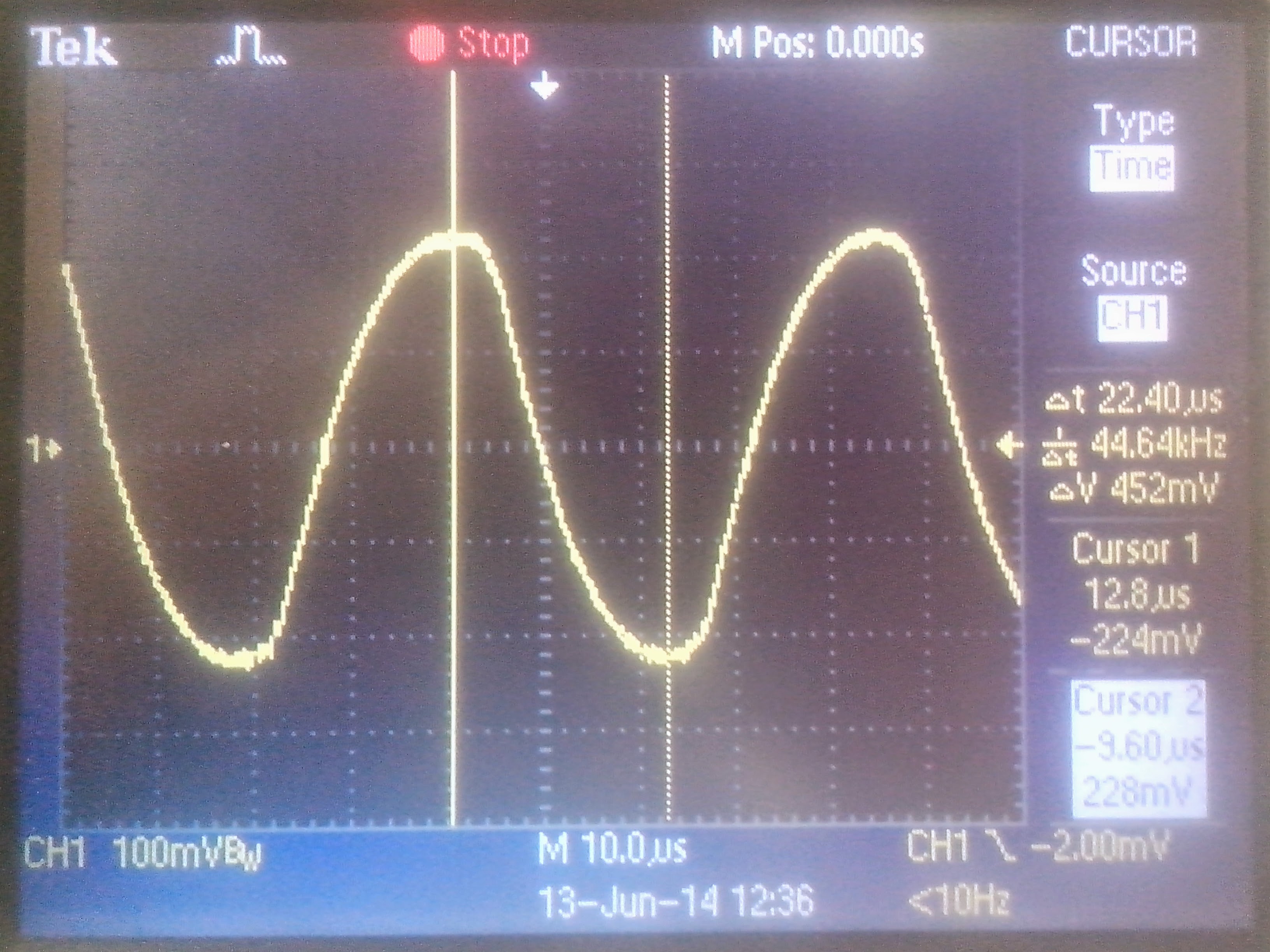

5.9			2.7	226	22.3	11.95	21.4	4.3%

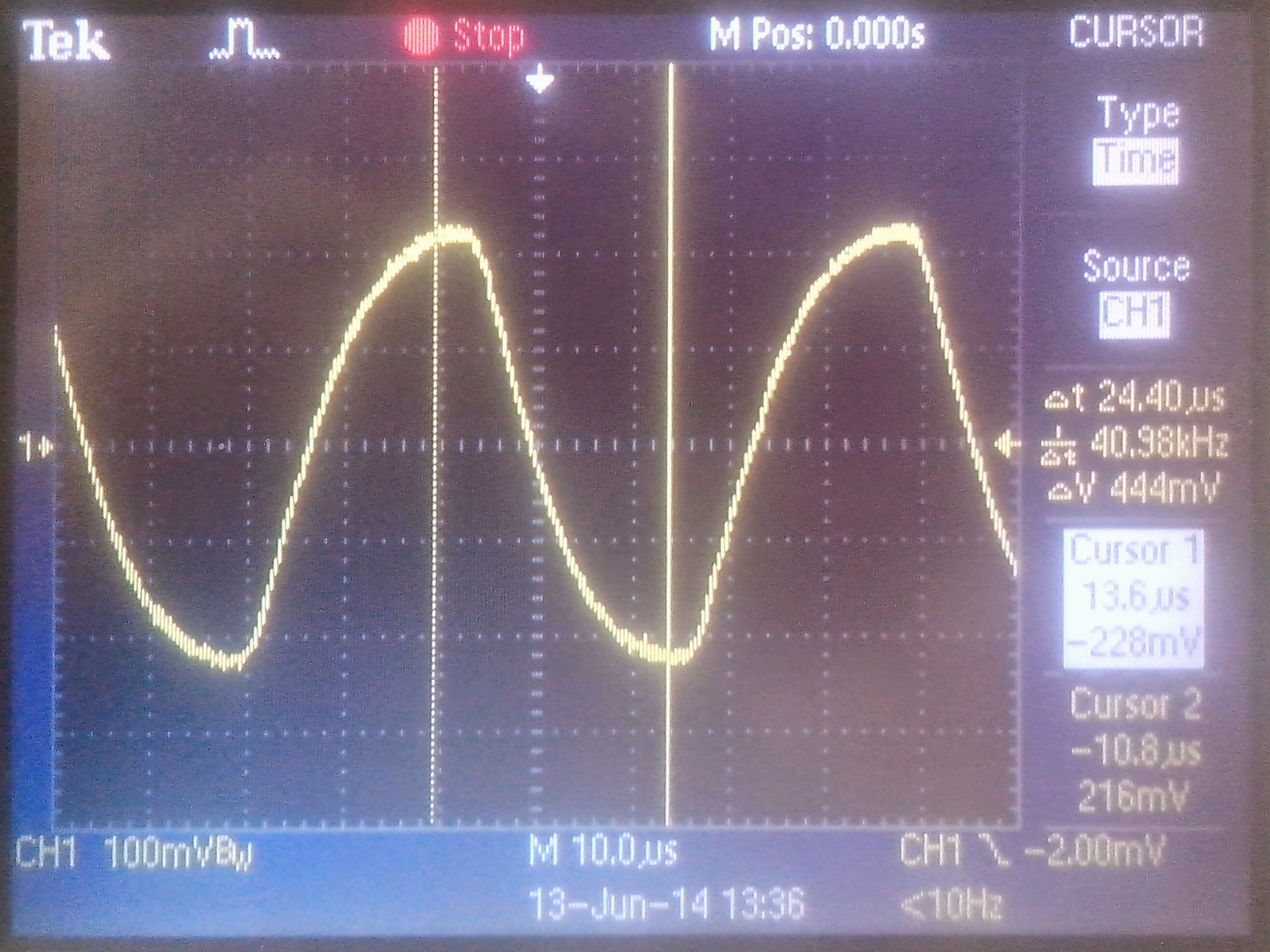

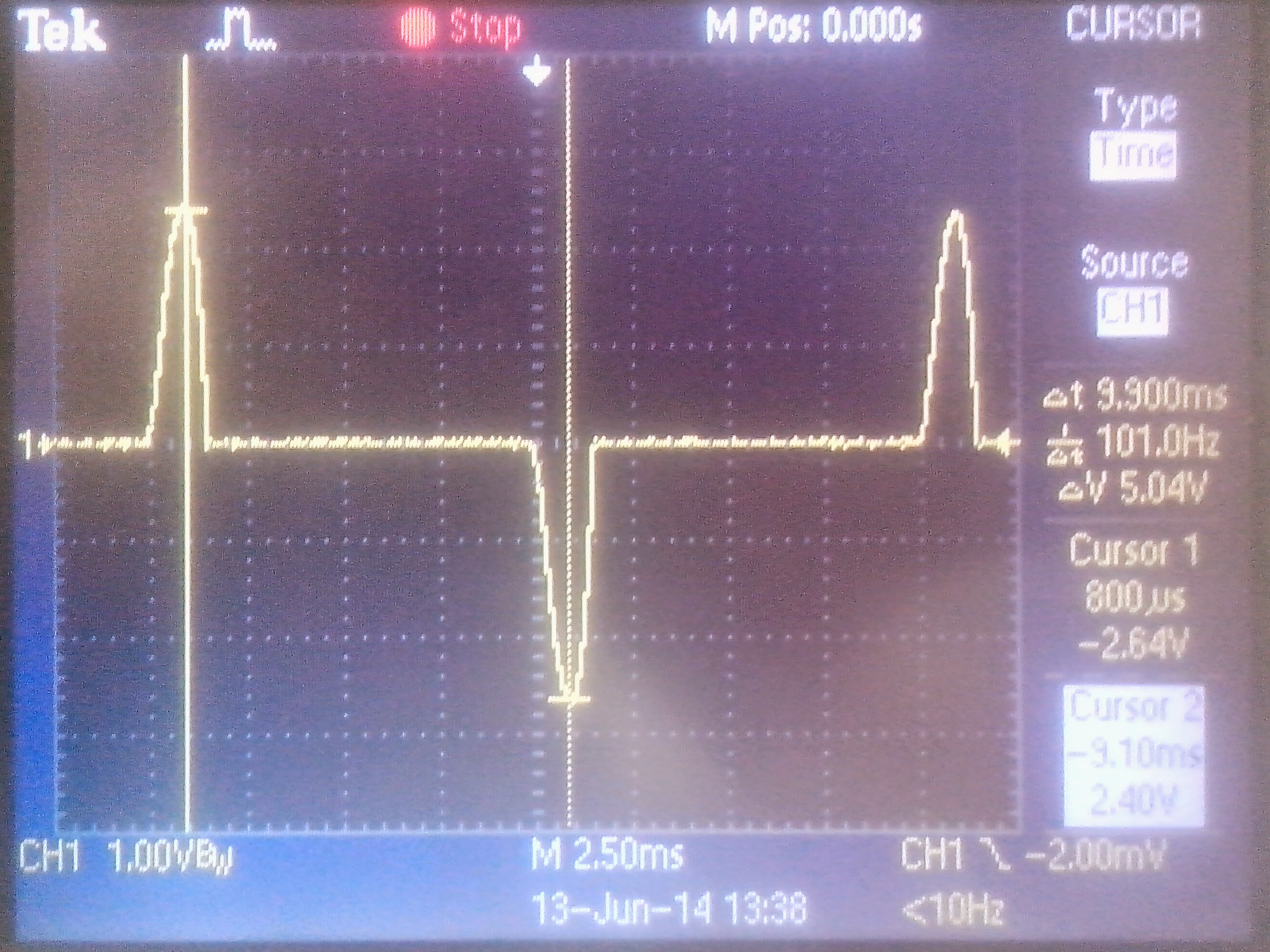

6.8			2.52	222	20.5	11.35	20	3%

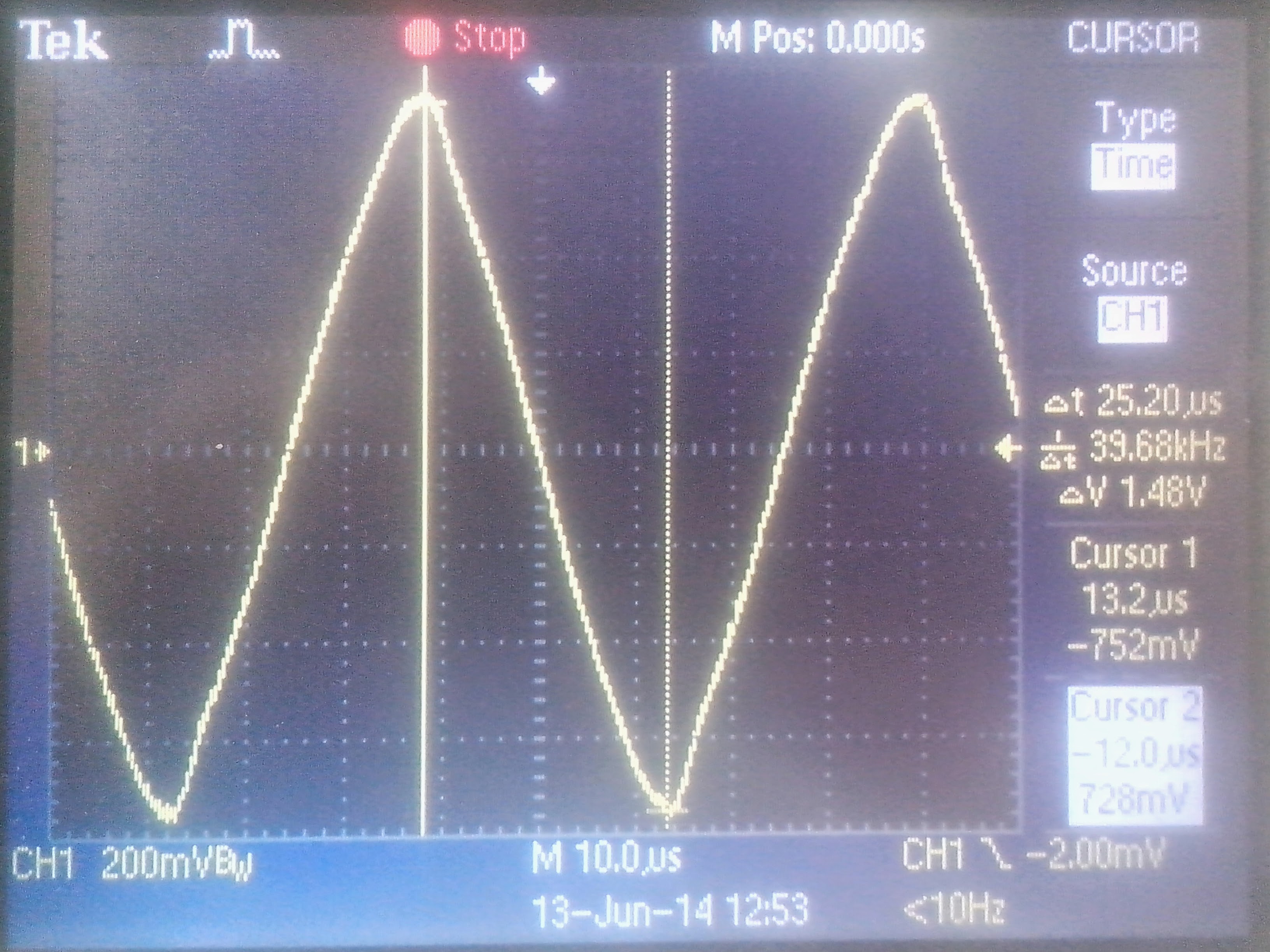

15			2.58	740	19.84	3.49	13.4	48%

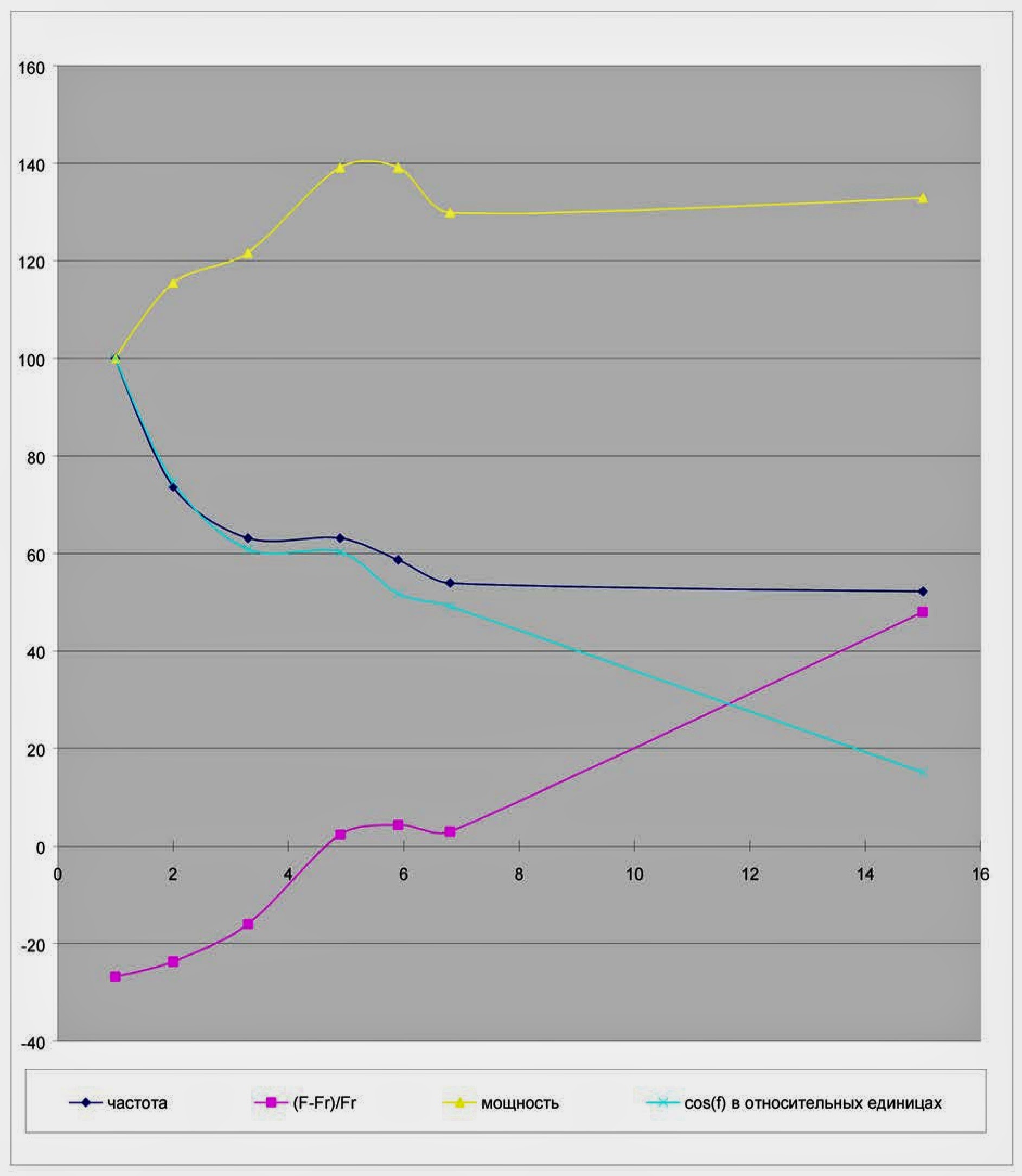

Эти зависимости в виде графиков.



Выводы.

1. Широков из радиохобби оказался прав - можно попасть резонансной частотой выше частоты генерации, только достичь этого можно не изменением параметров трансформатора тока, а изменением параметров резонансного контура. Я беру свои слова обратно и корректирую предыдущие посты.
2. Для повышения мощности - надо увеличивать емкость.
3. С увеличением С, уменьшается cos(fi) инвертора, то есть нагрев элементов ЭПРА растет быстрее повышения мощности лампы.
4. Если резонансная частота ниже частоты преобразователя, то ток через лампу пилообразный, а если ниже - то синусоидальный.
5. При низкой емкости - резонансная частота выше частоты генерации, а при высокой - ниже.
