Отсос припоя.
Jan. 7th, 2026 01:27 am![[personal profile]](https://www.dreamwidth.org/img/silk/identity/user.png){kind=small}
zepeteВ посте про технологию отпаивания микросхем с печатных плат я упомянул отсосы припоя. В этом посте я их опишу подробно.Все отсосы припоя я делю на 6 типов.1. Электрический вакуумный насос.
Они состоят из пистолета с нагревающейся трубкой и со встроенным вакуумным насосом или со шлангом, на конце которого вакуумный насос. Инструмент бесполезный, хотя очень дорогой. Бесполезный от того, что они создают слишком слабое разрежение для всасывания припоя. Они тарахтят, но припой в себя не всасывают.
Пример со шлангом.
2. Маленький шприц с пружиной.
Это шприц диаметром 2см и длиной 20 см. Отсос дешевый и бесполезный. Бесполезный, ибо не отсасывает припой. Можно им долго щелкать, но припой останется на месте.

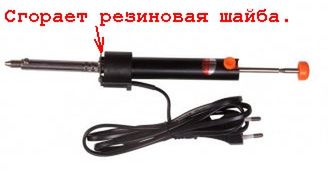

3. Шприц с электрическим нагревом.
Является комбинацией первого и второго типа.
Отсос тоже бесполезный, ибо после включения корпус быстро накаляется до температуры выше 60 градусов и разрушаются резиновый уплотнитель между горячей трубкой и металлическим корпусом. В результате он щелкает, но не отсасывает припой.
4. Спринцовка с электрическим нагревом.
Такими штуками не пользовался, но видел на митинском радиорынке в нулевых. Подозреваю, что это тоже не работает, ибо принцип действия похож на электрический вакуумный насос. На фото solomon SH-60.
5. Мех с электромагнитом.
Можно считать разновидностью отсоса первого типа, ибо у него тоже есть электрический вакуумный насос, причем похожий на насос в первом типе, но этот насос разового действия. Насос в отсосе первого типа при нажатии на кнопку непрерывно делает возвратно-поступательные движения, а у этого типа он при нажатии кнопки растягивает резиновый мех, тем самым всасывая припой, и в этом положении находится до тех пор, пока не отпустишь кнопку. Сейчас это самый популярный тип отсоса припоя в интернетах. Он работает, то есть отсасывает припой с платы, в отличии от предыдущих 4 типов. При этом покупать его не рекомендую, ибо при отпускании кнопки он разбрызгивает припой, ранее отсосанный при нажимании на кнопку. То есть при использовании его испачкаешь собственную кожу, плату, одежду, пол, стол и т.п. каплями расплавленного припоя.
6. Мощный шприц.
Это единственный тип работающих отсосов припоя, хотя не долго. Основное его внешнее отличие от маленького шприца - это длина. Маленький шприц имеет длину 19 см, а этот в полтора раза длиннее. Он имеет длину 33 см. Толщина не так радикально отличается. Диметр прохода цилиндра 22 мм, то есть всего на 15% толще. Техническое же его отличие от маленького шприца в силе основной пружины, создающей разряжение воздуха внутри. Она в несколько раз жестче, чем пружина у маленького шприца. Этот шприц двуручный. Для взвода пружины необходимо приложить силу равную 50Н. За счет этого этот шприц всасывает в себя припой даже на более 1 мм от носа шприца. Из за этого же у него низкий ресурс.
Раз это единственный рабочий тип отсосов припоя, я его устройство опишу подробно. Несмотря на обилие моделей мощных шприцов в продаже, они все являются клонами какой-то одной модели, ибо запчасти взаимозаменяемые. Шприцы украинской расцветки (сине-желтые) - это клоны американского EDSYN SOLDAPULLT DS017, бежевые/телесные - это клоны японского TAIYO GOOT gs-100, черные с круглой кнопкой спуска - это клоны SOLDAPULLT DS017LS или GOOT gs-150. Их черный цвет - это признак электропроводности корпуса, но китайские клоны черный цвет имеют для красоты просто, ибо носик остается белым.
Американский SOLDAPULLT DS017 является тем же самым, что японский GOOT gs-100, только стоит в той стране 33 доллара, а в этой 6000 рублей, а GOOT gs-100 в Америке стоит 22, а во всем остальном мире 15 долларов. В России тоже стоит 15 долларов. Это так обложил санкциями американцев их президент. Путин с Трампом братья на век, оба любят санкции и пиар на взрывах.
https://www.amazon.com/EDSYN-The-Original-Deluxe-SOLDAPULLT/dp/B006GOKVKI
https://www.walmart.com/ip/goot-GS-100-Desoldering-Pump-Solder-Removal-Tool/128924285
https://www.amazon.ae/GS-100-Solder-Suction-Device-Japan/dp/B0036RQHEC
Конструкция мощного шприца сложнее конструкции маленького шприца.
Мощный шприц состоит из 14 деталей: главной пружины, корпуса замка, центратора штока, взводителя главной пружины, пружины затвора, затвора, поршня, оринга, стопорного кольца, шайбы, возвратной пружины, толкателя, цилиндра, наконечника с фторопластовым носом.

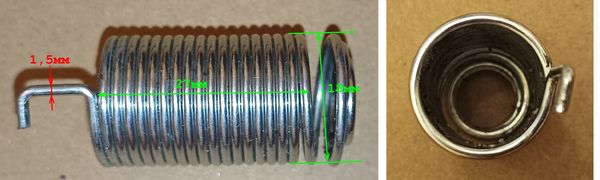

Главная пружина.
Она бывает блестящей, анодированной/вороненой или просто серой. Пружина goot gt-100 анодирована. Самые дешевые дешевые пружины просто серые. Самые качественные пружины анодированные, ибо хромирование хотя выглядит блестяще, но хром осыпается например при промывке в ультразвуковой мойке.

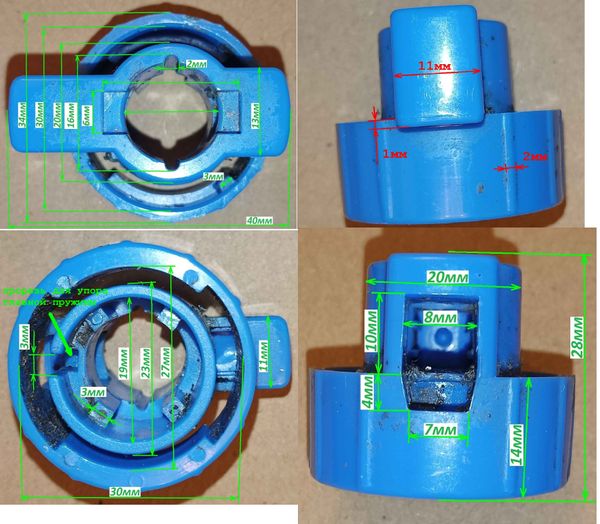

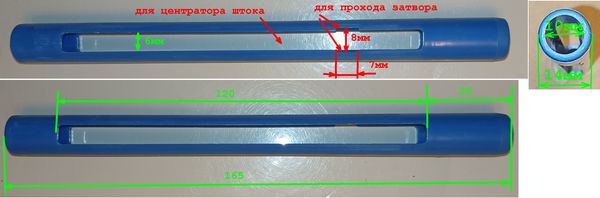

Корпус замка.
Это основная деталь мощного шприца. С ней взаимодействуют практически все остальные детали.
Главная пружина смонтированная в корпус замка.

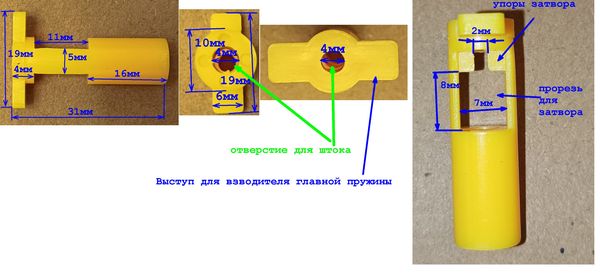

Центратор штока.Необходим для центрирования штока и предотвращения вываливания затвора замка во время взведения главной пружины. Надевается сверху на корпус замка.
Взводитель главной пружины.Необходим для взведения главной пружины. В него вставляется центратор штока. сам взводитель вставляется в корпус замка. Его еще называют направляющей штока (Shaft guide), но мешает смещению штока от оси предыдущая деталь, которая вставляется в эту, поэтому я ее назвал взводителем штока.
Взводитель главной пружины со вставленным в него центратором штока.

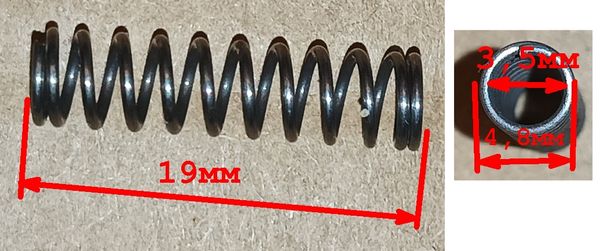

Пружина затвора.
Одним концом упирается в затвор, а другим в корпус замка. У некоторых отсосов пружина сделана не по размеру, она невходит в отверстие в затворе. Это например YATO YT-82744.
Затвор.Самая нагруженная деталь отсоса припоя этого типа. Ее желательно делать из чего-то прочного и антифрикционного, но делают ее из пластика, только вставку для упора штока в запертом состоянии делают из металла. В качественных отсосах - это цилиндр из металла желтого цвета, вероятно фосфорная бронза, среднего качества - это просто сталь, а в дешевых - это шарик от подшипника. Шарик хуже всего из-за того, что он вывалится после стачивания пластика. Сталь плоха высоким коэф. трения. Фосфорная бронза хороша низким коэф. трения. Пластик тоже бывает разный. Goot GS-100 делают из скользкого, полупрозрачного пластика плотнее воды. Вероятно это полиамид/капрон. Остальные затворы тонут в воде и не пропускают свет. Вероятно это поливинилхлорид или абс. Согласно гуглу, полиамид во много раз более скользкий, чем поливинилхлорид или АБС: коэф. трения полиамида/капрона по стали от 0.04 до 2.0, ПВХ по стали от 0,30 до 1,2, АБС по стали от 0.1 до 0.3. Соответственно, оригинальный отсос goot gs-100 должен работать дольше его копий под разными марками. У купленного мной YATO YT-82744 после десятка раз использований виден сильный износ затвора. Поэтому отсоса хватает не надолго. Его хватает на полгода при отсосе им припоя из нескольких десятков отверстий за раз и использования его каждый день. Оригинальным goot gs-100 не пользовался.
Затвор с пружиной.
Корпус замка с пружиной затвора, затвором, главной пружиной, центратором штока и взводителем главной пружины.

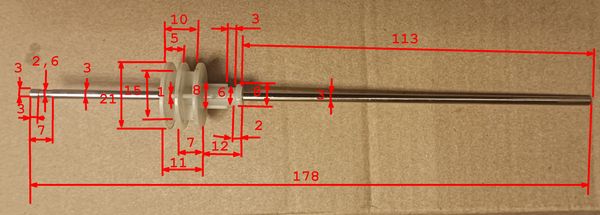

Поршень.
Поршень имеет два штока. Одни для центрирования и запирания главной пружины в растянутом состоянии, а другой для выталкивания припоя из носика.
Оринг или резиновое кольцо.

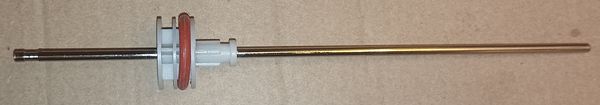

Поршень с орингом.
Стопорное кольцо.
Необходимо для фиксации конца главной пружины на цилиндре. Часто разваливается.

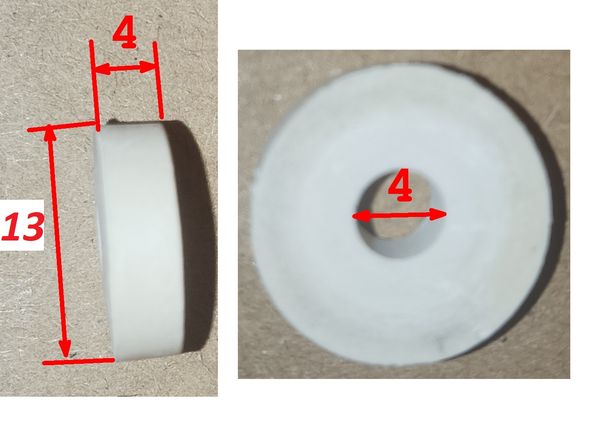

Шайба.
Является упором главной пружины на поршне. У хороших отсосов она из резины, у средних из пластмассы, в плохих ее вообще нет, а у goot gs-100 она является частью цилиндра. Если отсос гремит, как погремушка, то значит там пластиковая шайба.

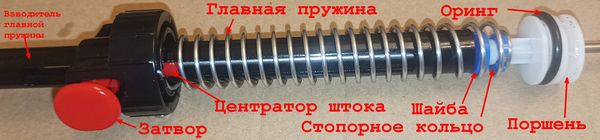

Корпус замка с пружиной затвора, затвором, главной пружиной, центратором штока, взводителем главной пружины, поршнем, стопорным кольцом, шайбой в сборе.
Возвратная пружина.
Служит для возврата взводителя главной пружины в исходное состояние после запирания главной пружины во взведенном состоянии.
Корпус замка с пружиной затвора, затвором, главной пружиной, центратором штока, взводителем главной пружины, поршнем, стопорным кольцом, шайбой в сборе, возвратной пружиной.
Толкатель.
Служит для толкания взводителя главной пружины рукой. У хороших отсосов она сделана из резины. У плохих из пластика. Пластиковые толкатели могут выстреливать. Толкатель goot gt-100 пластиковый, но не вынимаемый. У подделки под goot gt-100 тоже толкатель несъемный.
Корпус замка с пружиной затвора, затвором, главной пружиной, центратором штока, взводителем главной пружины, поршнем, стопорным кольцом, шайбой в сборе, возвратной пружиной и толкателем.
Цилиндр.
Ограничение области пространства, в которой создается вакуум.

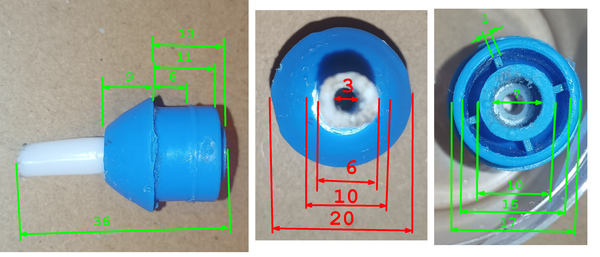

Наконечник с фторопластовым носом.
Служит для облегчения замены фторопластового носа, который быстро расплавляется под действием паяльника.
Цилиндр с наконечником.
Собранный отсос припоя.
Внешнее отличие японского goot от подделки.

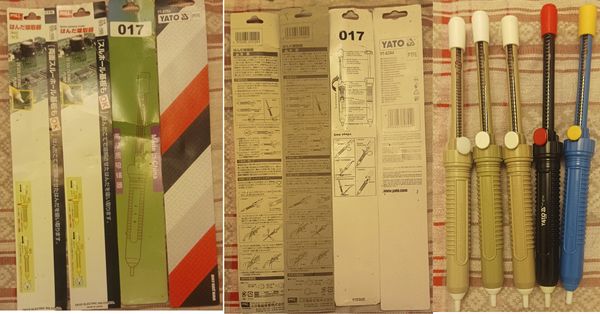

Какие шприцы у меня есть.

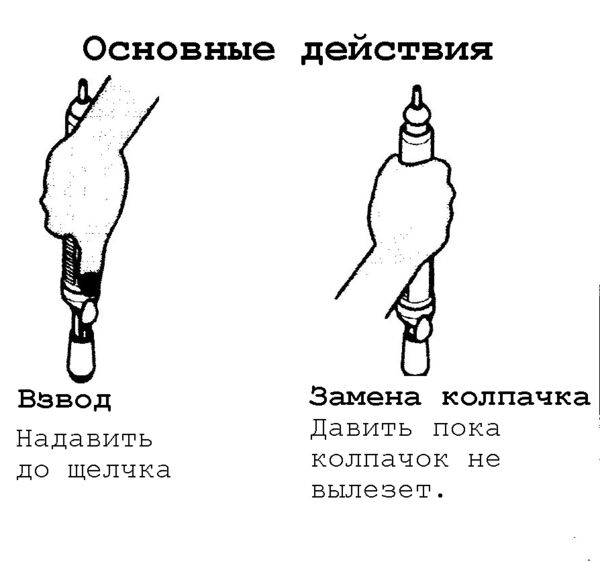

Американское руководство пользователя. Не со всеми китайскими клонами этот метод вынимания колпачка работает.
Они состоят из пистолета с нагревающейся трубкой и со встроенным вакуумным насосом или со шлангом, на конце которого вакуумный насос. Инструмент бесполезный, хотя очень дорогой. Бесполезный от того, что они создают слишком слабое разрежение для всасывания припоя. Они тарахтят, но припой в себя не всасывают.
Пример со шлангом.
2. Маленький шприц с пружиной.
Это шприц диаметром 2см и длиной 20 см. Отсос дешевый и бесполезный. Бесполезный, ибо не отсасывает припой. Можно им долго щелкать, но припой останется на месте.
3. Шприц с электрическим нагревом.
Является комбинацией первого и второго типа.
Отсос тоже бесполезный, ибо после включения корпус быстро накаляется до температуры выше 60 градусов и разрушаются резиновый уплотнитель между горячей трубкой и металлическим корпусом. В результате он щелкает, но не отсасывает припой.
4. Спринцовка с электрическим нагревом.
Такими штуками не пользовался, но видел на митинском радиорынке в нулевых. Подозреваю, что это тоже не работает, ибо принцип действия похож на электрический вакуумный насос. На фото solomon SH-60.
5. Мех с электромагнитом.
Можно считать разновидностью отсоса первого типа, ибо у него тоже есть электрический вакуумный насос, причем похожий на насос в первом типе, но этот насос разового действия. Насос в отсосе первого типа при нажатии на кнопку непрерывно делает возвратно-поступательные движения, а у этого типа он при нажатии кнопки растягивает резиновый мех, тем самым всасывая припой, и в этом положении находится до тех пор, пока не отпустишь кнопку. Сейчас это самый популярный тип отсоса припоя в интернетах. Он работает, то есть отсасывает припой с платы, в отличии от предыдущих 4 типов. При этом покупать его не рекомендую, ибо при отпускании кнопки он разбрызгивает припой, ранее отсосанный при нажимании на кнопку. То есть при использовании его испачкаешь собственную кожу, плату, одежду, пол, стол и т.п. каплями расплавленного припоя.
6. Мощный шприц.
Это единственный тип работающих отсосов припоя, хотя не долго. Основное его внешнее отличие от маленького шприца - это длина. Маленький шприц имеет длину 19 см, а этот в полтора раза длиннее. Он имеет длину 33 см. Толщина не так радикально отличается. Диметр прохода цилиндра 22 мм, то есть всего на 15% толще. Техническое же его отличие от маленького шприца в силе основной пружины, создающей разряжение воздуха внутри. Она в несколько раз жестче, чем пружина у маленького шприца. Этот шприц двуручный. Для взвода пружины необходимо приложить силу равную 50Н. За счет этого этот шприц всасывает в себя припой даже на более 1 мм от носа шприца. Из за этого же у него низкий ресурс.
Раз это единственный рабочий тип отсосов припоя, я его устройство опишу подробно. Несмотря на обилие моделей мощных шприцов в продаже, они все являются клонами какой-то одной модели, ибо запчасти взаимозаменяемые. Шприцы украинской расцветки (сине-желтые) - это клоны американского EDSYN SOLDAPULLT DS017, бежевые/телесные - это клоны японского TAIYO GOOT gs-100, черные с круглой кнопкой спуска - это клоны SOLDAPULLT DS017LS или GOOT gs-150. Их черный цвет - это признак электропроводности корпуса, но китайские клоны черный цвет имеют для красоты просто, ибо носик остается белым.
Американский SOLDAPULLT DS017 является тем же самым, что японский GOOT gs-100, только стоит в той стране 33 доллара, а в этой 6000 рублей, а GOOT gs-100 в Америке стоит 22, а во всем остальном мире 15 долларов. В России тоже стоит 15 долларов. Это так обложил санкциями американцев их президент. Путин с Трампом братья на век, оба любят санкции и пиар на взрывах.
https://www.amazon.com/EDSYN-The-Original-Deluxe-SOLDAPULLT/dp/B006GOKVKI
https://www.walmart.com/ip/goot-GS-100-Desoldering-Pump-Solder-Removal-Tool/128924285
https://www.amazon.ae/GS-100-Solder-Suction-Device-Japan/dp/B0036RQHEC
Конструкция мощного шприца сложнее конструкции маленького шприца.
Мощный шприц состоит из 14 деталей: главной пружины, корпуса замка, центратора штока, взводителя главной пружины, пружины затвора, затвора, поршня, оринга, стопорного кольца, шайбы, возвратной пружины, толкателя, цилиндра, наконечника с фторопластовым носом.
Главная пружина.
Она бывает блестящей, анодированной/вороненой или просто серой. Пружина goot gt-100 анодирована. Самые дешевые дешевые пружины просто серые. Самые качественные пружины анодированные, ибо хромирование хотя выглядит блестяще, но хром осыпается например при промывке в ультразвуковой мойке.
Корпус замка.
Это основная деталь мощного шприца. С ней взаимодействуют практически все остальные детали.
Главная пружина смонтированная в корпус замка.
Центратор штока.Необходим для центрирования штока и предотвращения вываливания затвора замка во время взведения главной пружины. Надевается сверху на корпус замка.
Взводитель главной пружины.Необходим для взведения главной пружины. В него вставляется центратор штока. сам взводитель вставляется в корпус замка. Его еще называют направляющей штока (Shaft guide), но мешает смещению штока от оси предыдущая деталь, которая вставляется в эту, поэтому я ее назвал взводителем штока.
Взводитель главной пружины со вставленным в него центратором штока.
Пружина затвора.
Одним концом упирается в затвор, а другим в корпус замка. У некоторых отсосов пружина сделана не по размеру, она невходит в отверстие в затворе. Это например YATO YT-82744.
Затвор.Самая нагруженная деталь отсоса припоя этого типа. Ее желательно делать из чего-то прочного и антифрикционного, но делают ее из пластика, только вставку для упора штока в запертом состоянии делают из металла. В качественных отсосах - это цилиндр из металла желтого цвета, вероятно фосфорная бронза, среднего качества - это просто сталь, а в дешевых - это шарик от подшипника. Шарик хуже всего из-за того, что он вывалится после стачивания пластика. Сталь плоха высоким коэф. трения. Фосфорная бронза хороша низким коэф. трения. Пластик тоже бывает разный. Goot GS-100 делают из скользкого, полупрозрачного пластика плотнее воды. Вероятно это полиамид/капрон. Остальные затворы тонут в воде и не пропускают свет. Вероятно это поливинилхлорид или абс. Согласно гуглу, полиамид во много раз более скользкий, чем поливинилхлорид или АБС: коэф. трения полиамида/капрона по стали от 0.04 до 2.0, ПВХ по стали от 0,30 до 1,2, АБС по стали от 0.1 до 0.3. Соответственно, оригинальный отсос goot gs-100 должен работать дольше его копий под разными марками. У купленного мной YATO YT-82744 после десятка раз использований виден сильный износ затвора. Поэтому отсоса хватает не надолго. Его хватает на полгода при отсосе им припоя из нескольких десятков отверстий за раз и использования его каждый день. Оригинальным goot gs-100 не пользовался.
Затвор с пружиной.
Корпус замка с пружиной затвора, затвором, главной пружиной, центратором штока и взводителем главной пружины.
Поршень.
Поршень имеет два штока. Одни для центрирования и запирания главной пружины в растянутом состоянии, а другой для выталкивания припоя из носика.
Оринг или резиновое кольцо.
Поршень с орингом.
Стопорное кольцо.
Необходимо для фиксации конца главной пружины на цилиндре. Часто разваливается.
Шайба.
Является упором главной пружины на поршне. У хороших отсосов она из резины, у средних из пластмассы, в плохих ее вообще нет, а у goot gs-100 она является частью цилиндра. Если отсос гремит, как погремушка, то значит там пластиковая шайба.
Корпус замка с пружиной затвора, затвором, главной пружиной, центратором штока, взводителем главной пружины, поршнем, стопорным кольцом, шайбой в сборе.
Возвратная пружина.
Служит для возврата взводителя главной пружины в исходное состояние после запирания главной пружины во взведенном состоянии.
Корпус замка с пружиной затвора, затвором, главной пружиной, центратором штока, взводителем главной пружины, поршнем, стопорным кольцом, шайбой в сборе, возвратной пружиной.

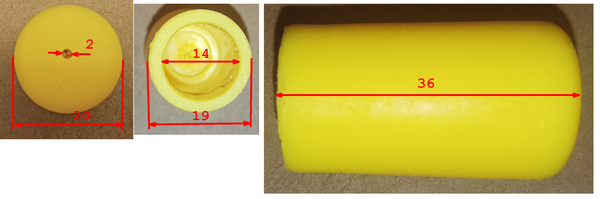

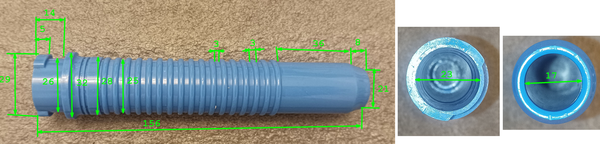

Толкатель.
